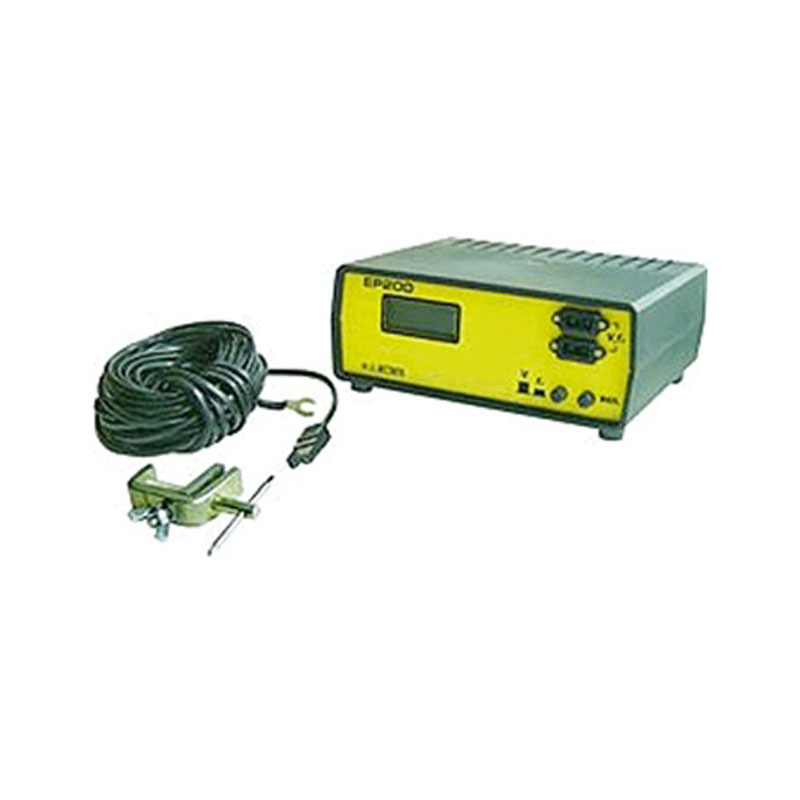

Прибор ЕР200

Документация:
Паспорт(715.26 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

ЕР200 – это прибор для измерения сопротивления электрической цепи между заземленным оборудованием и контуром защитного заземления, а также измерения напряжения переменного тока.

Об оборудовании

Этот электроизмерительный многофункциональный цифровой прибор ЕР200 разработан и изготовлен для того, чтобы можно было снять показания сопротивления постоянному току, а также напряжения постоянного и переменного тока. Применяется при обслуживании электросетей, электроустановок и их монтаже, для диагностики значения сопротивления электроцепей между контуром защитного заземления и оборудованием, которое заземлено, диагностики сопротивления обмоток трансформаторов, электрических двигателей и реле, нахождения переменного тока на оборудовании при повреждениях изоляции.

Преимущества

  1. Цифровая форма отображения величин, которые были измерены.
  2. 4 – х проводная схема измерения сопротивления.
  3. Температурный диапазон – расширенный.
  4. Измерения можно проводить одним оператором.
  5. Отсутствует потребность в ручной калибровке.
  6. Омметр защищен от ошибочного подключения к ресурсу напряжения.
  7. 0,01 Ом составляет разрешающая способность в процессе проверки заземляющих проводников.
  8. Гарантия распространяется на 12 месяцев со дня ввода прибора в эксплуатацию.



Характеристики

  • По своим рабочим условиям в котором аппарат примененяется и условиям транспортирования данный прибор относят ко второй группе по ГОСТу 22261-94.
  • Значение влияющих величин в различных условиях применения указаны ниже:



Значение влияющей величины

Величина, оказывающая влияние

в обычных условиях применения

в рабочих условиях

в условиях

транспортирования



Нижняя граница

Верхняя граница

Нижняя граница

Верхняя граница

Нижняя граница

Верхняя граница

Т воздуха,° С

21

25

минус 10

40

минус

50

50

Влажность воздуха относительная ,  %

40

60

80 при

23 °С

98 при

35 °С

Атмосферное давление (миллиметров ртутного столба), кПа

80

(600)

106,7

(800)

70

(525)

106,7

(800)

70

(525)

106,7

(800)

Магнитное поле, внешнее, мТл

Магнитное поле

Земли (МПЗ)

МПЗ

0,5

Напряжение питания, вольт

GB1

3,6

5,0

3,6

5,0

––

GB2

3,6

5,0

3,6

5,0

Тряска во время транспортировки:

- количество ударов в минуту – ускорение максимальное, м/с2

- время воздействия, ч



80







120



30



1



Допускаемые погрешности имеют следующие значения:

сопротивления постоянному току

±(5 единиц младшего разряда + 2 % Rx)

напряжения переменного тока

±(5 единиц младшего разряда + 2 % Ux)

Примечание. Ux, Rx - значения измеряемого напряжения и сопротивления.

  • Через сопротивление, которое находится под измерением протекает постоянный ток до 200 мА.
  • Сопротивление входное, при произведении процедуры измерения напряжения равно 1+/-0,01 МОм.
  • Шесть батарей АА – типа обеспечивают питание прибора. Питание подается на 2 независящих друг от друга источника GB1 и GB2, в каждом из которых находится по три батареи. Первый источник потребляет не больше 200 мА тока, а второй – не больше 10 мА.
  • Сразу после включения прибор готов проводить измерения.
  • В процессе измерения переменного тока прибор работает до появления символа разряда батареи «         »на ЦОУ.
  • В процессе измерения сопротивления постоянному току рекомендуется использовать 3 – 4 секундный режим измерения с перерывом в 15 – 20 секунд до начала следующего измерения.
  • Измерения можно проводить до момента появления на ЦОУ знака разряда GB1 батареи « ».
  • В приборе могут применяться энергоемкие батареи DURACELL или ENERGIZER (проведение ок. 2000 измерений) и Ni-MN аккумуляторы типа АА емкостью 1,8 – 2,0 а.ч.
  • В течении 1 минуты прибор выдерживает перегрузку напряжением в 900В и частотой 50 ГЦ.
  • Вход омметра защищен плавкой вставкой 0,16 А (или 0,25 А)
  • Электроизоляция между закороченными гнездами и корпусом в обычных условиях применения выдерживает действие испытательного напряжения тока с частотой 50±1 Гц, 2 кВ на протяжении 1 минуты.
  • Размер (габариты): 120 мм х 200 мм х 57 мм.
  • Вес: не больше 0,8 килограмм.
