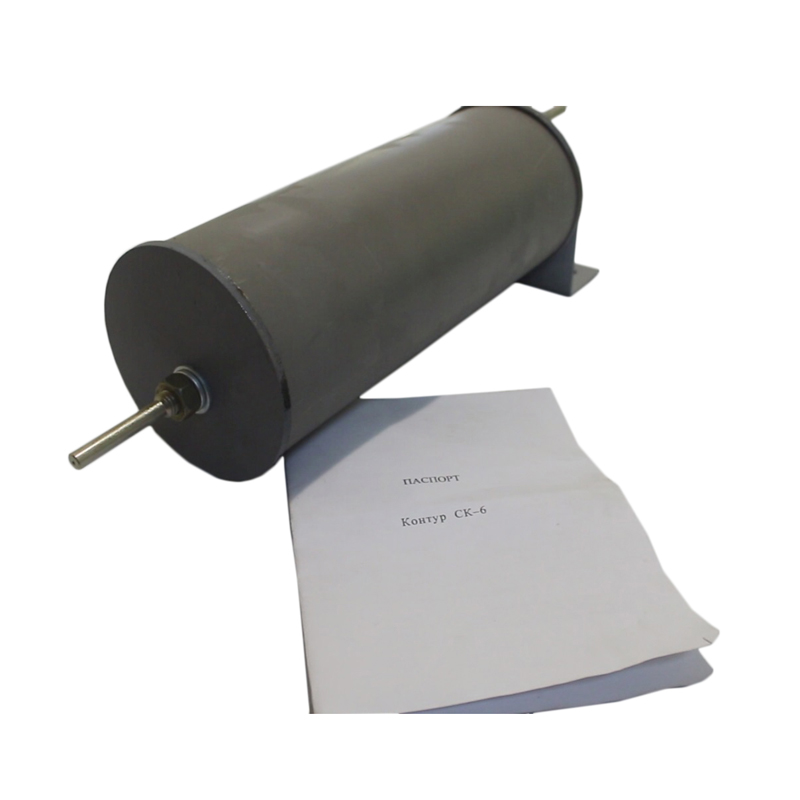

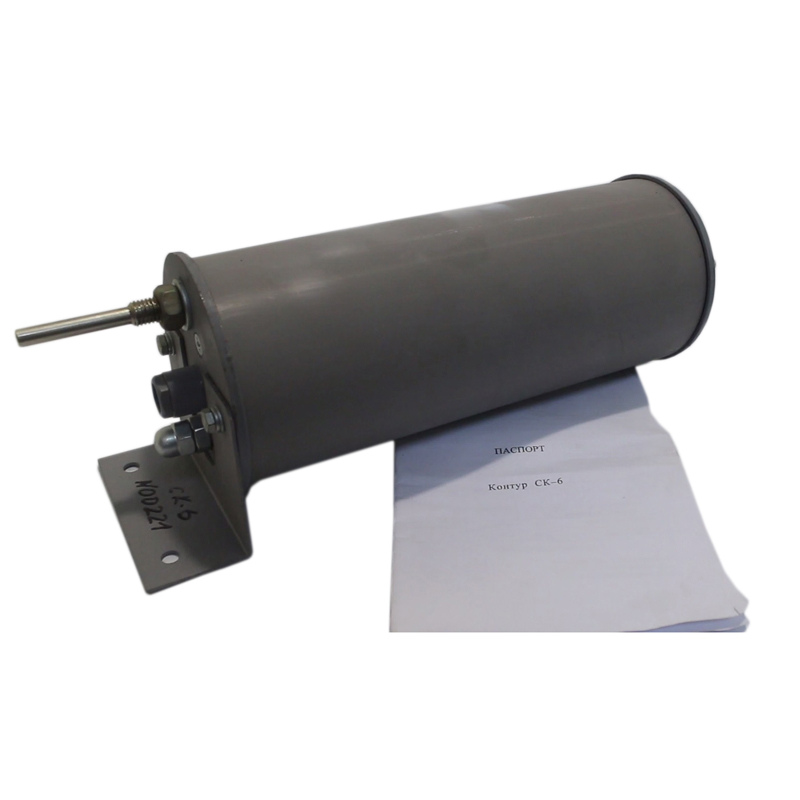

Контур СК-6

Голосов: 2
Документация:
Паспорт(669.45 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Согласующий контур СК-6, используемый для защиты радиостанций, устанавливаемых в поездных составах, от помех.

Назначение контура СК-6

Прибор предназначен для согласования входного сопротивления фидера радиостанции и возбуждающих проводов, с целью улучшения прохождения сигнала по продольным электроснабжающим проводам. Применяются на железнодорожном транспорте при организации работы поездных радиостанций.

Устройство и работа

Контур производится в цилиндрическом пыле-, влагозащищённом корпусе, рассчитанном на работу на открытом воздухе при температуре окружающего воздуха -50÷+45 °С. СК-6 представляет собой LC-контур с резонансной частотой 2,13 МГц, рассчитанный на большой ток нагрузки (85 А). Устройство монтируется между проводом электроснабжения и входным фидером поездной радиостанции.

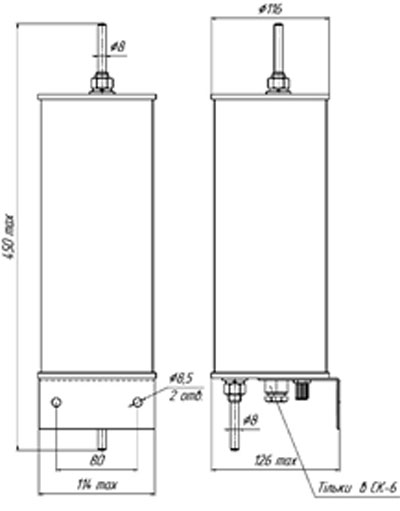

Габариты контура согласующего СК-6

Рис. 1 - Схема габаритных размеров

Характеристики

Параметры Значение
Индуктивность, мкГн 7,50 ± 0,75
Добротность, не менее 100
Частота резонанса, кГц 2130 ± 10,65
Сопротивление на частоте резонанса, кОм, не менее 10
Сопротивление постоянному току, Ом, не более 0,002
Предельно допустимый ток нагрузки, А, не более 85
