Прибор Ф4106 это новое поколение исчезнувшего из производства прибора с маркой МКН380.

Об оборудовании

Всего существует два варианта прибора: прибор Ф4106 и прибор Ф4106А. Устройство было разработано для проведения процесса измерения текущего сопротивления и состояния изоляции на оборудовании. Измерение происходит после того как снижается показатель сопротивления на изоляции. Рабочий процесс протекает в сети, где ток имеет переменные значения, централь всегда имеет изолированный характер. При этом вся сеть находится под любым из значений напряжения: 220 или 380 Вольт при частоте в 50 / 60 / 400 Герц.

Применение

Прибор контроля изоляции используется в лабораториях, которые могут как передвижными, так и стационарными. Прибор имеет такие функции, которые позволяют встраивать его к зажиму ПУ и разъему РУ. Но при этом необходимо закрыть выходные и входные цепи самого прибора. Внешняя цепь с электрическим питанием должен иметь в своем составе установленный предохранитель, который рассчитан на ток в 0,16 Ампер, марки ВПБ-б, либо любого аналогичного предохранителя.

Внешний вид

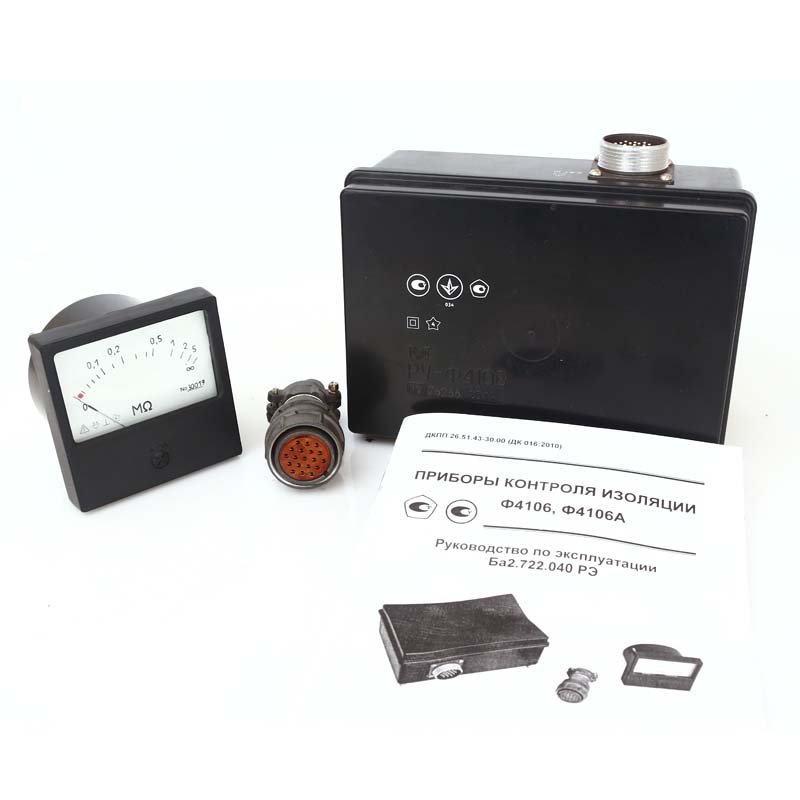

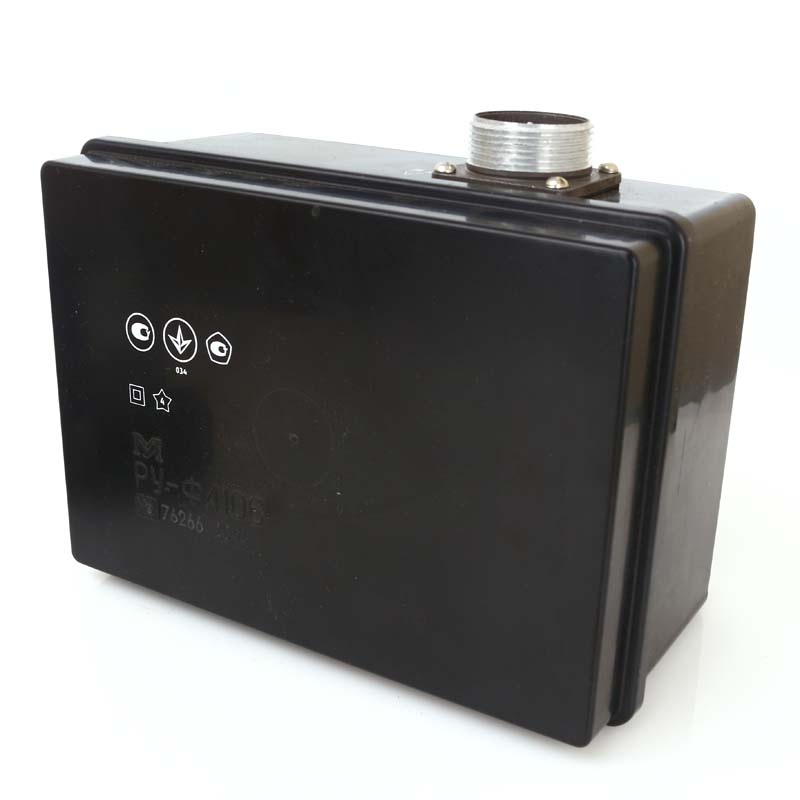

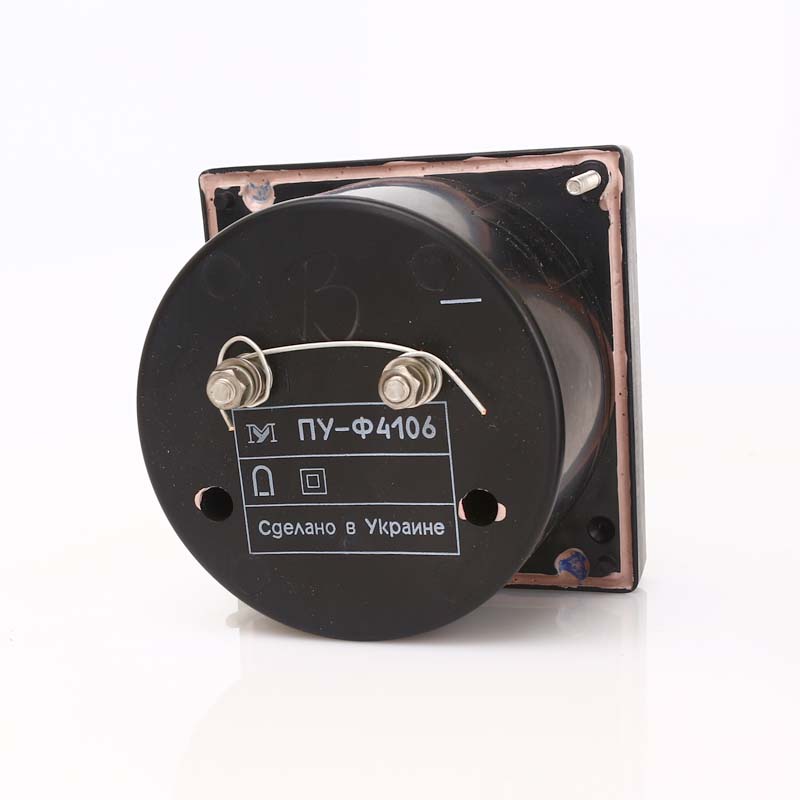

Ф4106 в своем комплектном составе содержит показывающее устройство, релейное устройство. Показывающее устройство — это отдельный омметр. Он изготовлен из пластмассового материала, на передней части имеет шкалу показаний со стрелочкой, задняя часть предназначена для подключения в аппаратуру. Релейное устройство сделано в форме прямоугольной коробки, корпусная часть из того же материала. Для большей устойчивости на поверхности, под основанием прибора сделаны ножки. В корпусе показывающего устройства находится разъем для подключения. В комплект поставки идет переходник на разъем.

Прибор является щитовым. Корпус защищен от проникновения пыли и водяных брызг. Показывает устойчивые характеристики относительно происходящих вибраций. Рабочий процесс может протекать без перерывов.

Характеристики

  • Ф4106 работает с уставками сопротивления: 30 кОм; 50 кОм; 500 кОм.
  • Ф4106А работает с уставками сопротивления: 12 кОм; 20 кОм; 60 кОм.
  • Показывающее устройство имеет диапазон рабочих вычислений 0.02…5,0 МОм.
  • Показывающее устройство разработано с классом точности 2,5.
  • Для настройки рабочего состояния требуется 15 минут.
  • Погрешность релейного устройство во время измерения может достигнуть 10 процентов от показателя сопротивления выбранной уставки.
  • Производит измерения при температурных показателях -61…+61 градусов.
  • Устройство релейного типа имеет размерные показатели 175 х 98 х 143 миллиметров.
  • Вес 1 300 грамм.
  • Устройство показывающего типа имеет показатели габаритов 80 х 80 х 100 миллиметров.
  • Вес 200 грамм.

Модификации

  • Приборы контроля изоляции Ф4106
  • Приборы контроля изоляции Ф4106А
