Измеритель Ф4103-М1

Документация:
Паспорт(130.77 КБ)
25992 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель Ф4103-М1 представляет собой измеритель сопротивления заземлений. Предложенный прибор разработан с целью выполнения точных измерений над показаниями сопротивлений в заземляющих системах, сделанных в любой по виду конструкции и габаритных размеров. Помимо этого прибор может быть востребован для измерения величины, которая называется удельное сопротивление у почвы (грунт), а так же для активного варианта сопротивления при отсутствии/наличии помех. Предназначен для использования на предприятиях энергетического спектра, а также учреждениях, которые следят за поддержкой норм безопасности в энергетической отрасли.

Конструкция измерителя Ф4103-М1

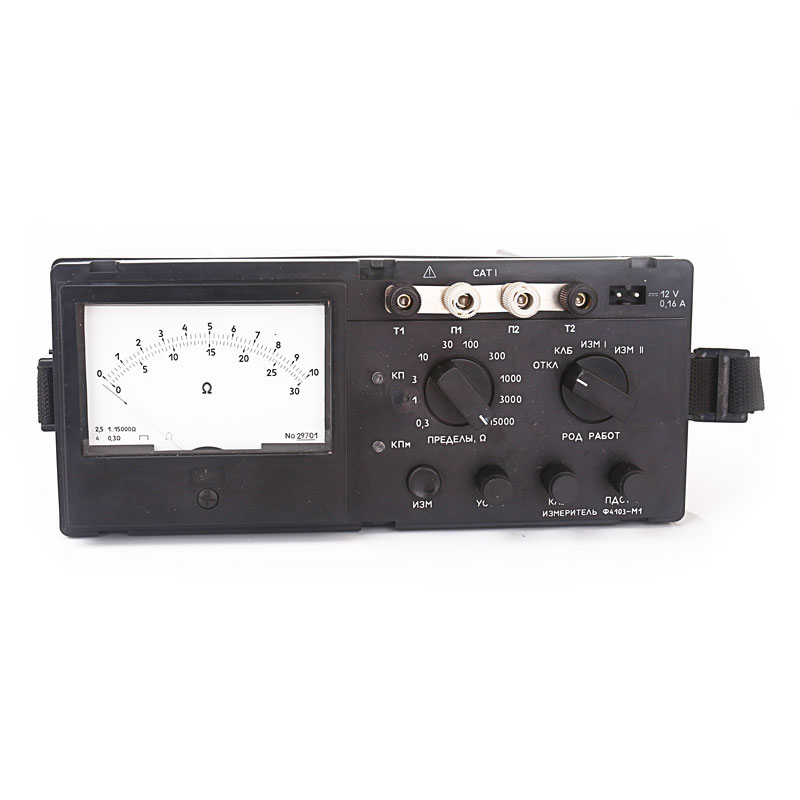

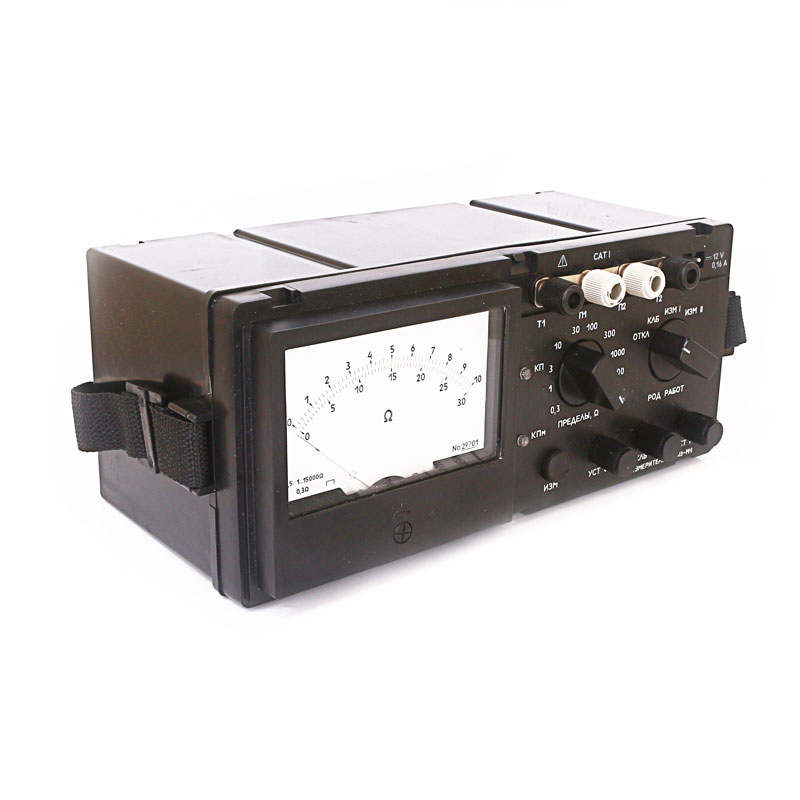

Измеритель рабочего сопротивления Ф4103-М1 выполнен в виде корпусного устройства. Электронно-измерительная база прибора скрыта за влаго- и пылеустойчивым пластиковым корпусом. Аналоговый измерительный механизм соединен со стрелкой-указателем, которая на линейной шкале показывает результат измерений. Шкала и измерительный механизм защищены стеклом, которое закрывает часть передней панели. Кроме шкалы на лицевой панели имеются регуляторы переключения диапазонов, а также функциональные клавиши управления измерителем. Для полноценного подключения этого прибора к контролируемой цепи используются коммутационные провода со щупами, которые крепятся к прибору при помощи имеющихся винтовых фиксаторов.

Оптимальные условия для эксплуатации

Устройство относится к средствами измерений электромагнитных величин и предназначен для работы в широком температурном интервале. Величина температуры в рабочей воздушной зоне не должна опускаться ниже -250С и не может быть выше +250С. Показатель относительной влажности обязан вкладываться в предел с размером 89,99% при температуре этой же среды среды +300С.

Характеристики

Характеристики

Значение

Поддерживаемые промежутки для вычисления:

от 0 до 0,3 Ом; от 0 до 1 Ом; от 0 до 3 Ом; от 0 до 10 Ом; от 0 до30 Ом; от 0 до 0,1 кОм; от 0 до 0,3 кОм; от 0 до 1 кОм; от 0 до 3 кОм; от 0 до 15 кОм

Принадлежность к классу точности:

4 класс - промежуток 0 Ом … 0,3 Ом

2,5 класс – остальные диапазоны

Граничный предел погрешности:

3,999% (промежуток 0 Ом … 0,3 Ом);

2,499% (оставшиеся диапазоны)

Величина частоты измерительного тока:

265 Гц….310 Гц

Величина переменного напряжения:

36 В

Питание устройства:

Элемент R20 или элемент LR20 – 9 штук

Источник поставляющий постоянный вид тока с любым напряжением минимум 11 Вольт, максимум 15 Вольт

Установка рабочего режима:

через 10 сек

Габаритные параметры:

305х125х155 мм

Вес измерителя:

2,2 кг

Продолжительность работы на отказ:

7 250 часов

Средний эксплуатационный срок:

10 лет
