Гидрораспределители РЕХ 20.3
Описание
РЕХ 20.3 – электрогидравлический гидрораспределитель промышленного назначения. Устройство данного типа имеет несколько исполнений, различающихся типом слива, механизмом возврата золотника, количеством управляющих электромагнитов. Прибор рассчитан на эксплуатацию в гидросистемах с максимальным давлением 32,0 МПа, работающих на минеральном масле с тонкостью очистки не менее 25 мкм. Условный проход устройства составляет 20,0 мм, что обеспечивает номинальный расход рабочей жидкости на уровне 160,0 л/минуту. Управляющее давление варьируется в диапазоне от 0,5 до 25,0 МПа.
Назначение
Гидрораспределители РЕХ 20.3 применяются в качестве управляющего устройства в промышленных системах автоматического управления функционалом различных механизмов.
Устройство и работа

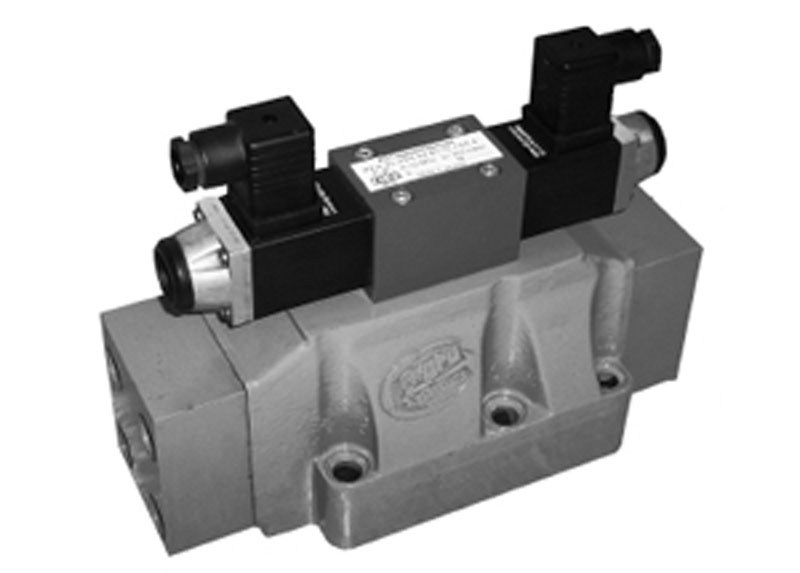

Устройства данного типа имеют компактное исполнение с корпусом преимущественно прямоугольной формы, на котором сверху установлены приводные электромагниты. Нижняя грань корпуса снабжена штуцерными разъемами для присоединения патрубков. Внутри корпуса имеется подвижная клапанная система, смонтированная на подвижном валу.
Характеристики
| Условный проход, мм | 20 |
| Давление на входе, номинальное, МПа | 32 |
| Максимальное давление на выходе (сливе), МПа:
- для исполнений с независимым сливом из гидрораспределителя управления |
25 |
| Расход рабочей жидкости, л/мин:
- номинальный |
160 |
| Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин | 320 |
| Время срабатывания, мс | 40 |
| Давление управления, МПа: - максимальное - минимальное |
25 |
| Условия эксплуатации:
Положение при эксплуатации |
любое |
| Масса, кг:
- с одним электромагнитом |
19,0 |
