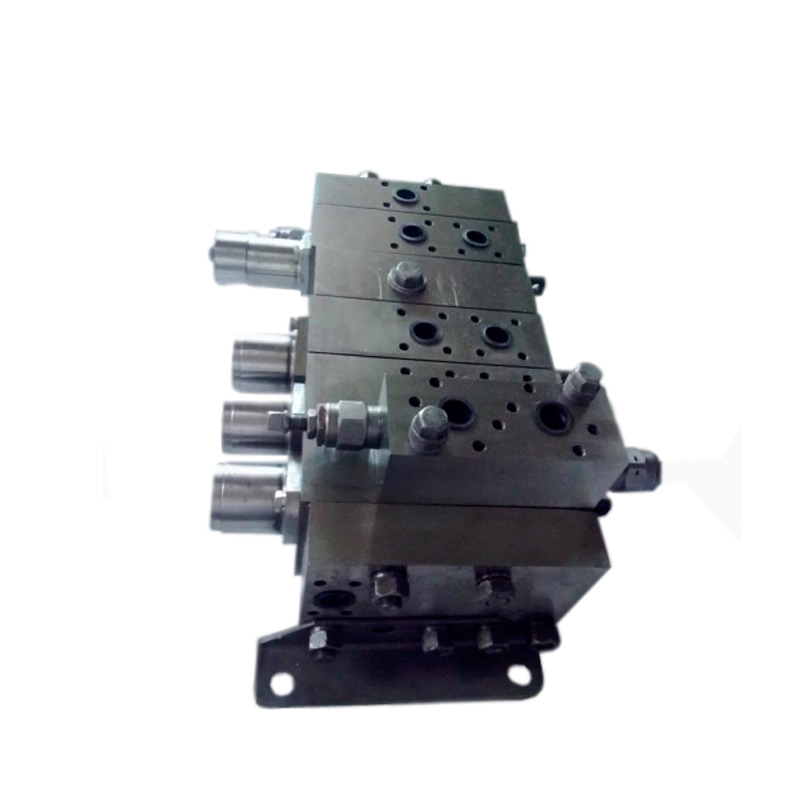

Гидрораспределитель РС-41

Average: 9 (1 vote)

Гидрораспределитель РС-41 предназначен для направления потока рабочей жидкости от насосов к исполнительным устройствам, для регулирования величины потока рабочей жидкости и запирания ее в исполнительных устройствах.

Конструктивное исполнение

В гидросистеме экскаваторе применены два гидрораспределителя - трехсекцконный и четырехсекционный, смонтированные на левом трапе поворотной платформ, за кабиной машиниста.

Оба гидрораспределителя собраны из отдельных секций, состыкованных между собой и стянутых вместе с двумя угольниками II ,шестью . Шпильки затягивается динамометрическим ключом с моментом 200 Нм (20 кгс.м) в порядке, указанном на рисунке. Превышение момента затяжки может привести к заклиниванию золотников.

Технические характеристики
Параметр Значение
Условный проход, мм 32
Давление нагнетания, МПа (кгс/см2):
  • номинальное
  • максимальное
16(160)
32(320)
Поток рабочей жидкости, дм3/с (л/мин):
  • номинальный 2,5(160)
  • максимальный 3,2(200)
2,5(160)
3,2(200)
Утечка масла по зазорам золотника из рабочей полости при нейтральной позиции золотника и номинальном давлении, дм3/с (см3/мнн), не более 2,5*10-3 (150)
Утечка масла через обратные гидроклапаны напорных, промежуточных и сливных секции при номинальном давлении, дм3/с (см3/мин), не более 0,16-10-3(10)
Перепад давлений в гидрораспределителе при рабочей позиции золотника для прямого и обратного номинального потока рабочей жидкости, МПа (кгс/см2), не более 0,7(7,0)
Перепад давлений в гидрораспределителе с промежуточной секцией 10.4 при последовательном соединении золотников и номинальном потоке, МПа (кгс/см2), не более 1,5(15)
Сила, необходимая для перемещения золотника из нейтральной позиции в рабочие при номинальном давлении и потоке, Н(кгс), не более 343(35)
Количество секций 3
Поток минимальный для предохранительного гидроклапана прямого действия с дистанционным управлением дм3/с (см3/мин), не более 0,80(50)
Давление разгрузки для предохранительного гидклапана прямого действия с дистанционным управлением, МПа (кгс/см2), не более 0,8(8,0)
Время набора давления после разгрузки для предохранительного гндроклапана прямого действия с дистанционным управлением, с, не более 2
Давление в сливной гидролинни, МПа (кгс/см2), не более 1,5(15)
Масса, кг 136
Ресурс гидрораспределителя, ч (количество включений-выключений) 6000(1,5-106)
Допускаемая температура окружающей среды,К (°С)
  • максимальная
  • минимальная
323(+ 50)
213 (-60)
Основные сорта рабочих жидкостей:
  • зимой
  • летом
ВМГЗ
МГ-30
Заменители основных сортов рабочих жидкостей:
  • зимой
  • летом
АУ
И-3ОА
Характеристика рабочей жидкости:
кинематическая вязкость, м2/с (сСт):
  • максимальная
  • минимальная
  • кратковременная (при пусковом режиме)
16-10-4(1600) 8-10-4(8)
35-10-4(3500)
допускаемая температура, К (°С):
  • максимальная
  • минимальная
353 (+80) 233 (-40)
номинальная тонкость фильтрации, мкм 40
