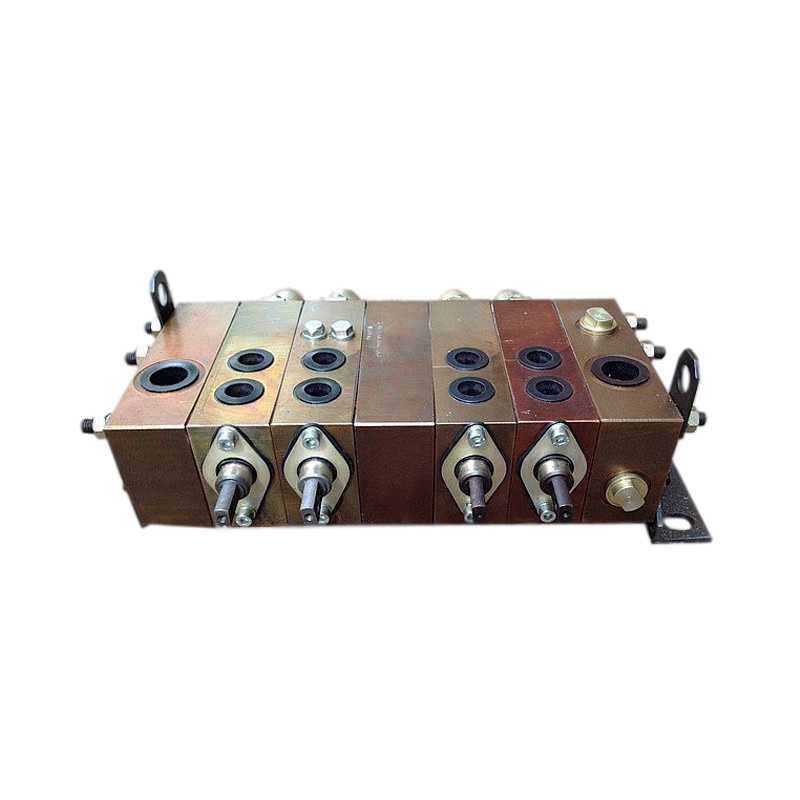

Гидрораспределитель У063.00.000-3-02

Гидрораспределитель У063.00.000-3-02 принадлежит к группе секционных распределителей отвечающих за выполнение главных операций на автокраны «Ивановец».

Область применения

Гидрораспределитель У063.00.000-3-02 выполняет основные операции для серии автокранов Ивановец следующих моделей:

• КС-35715
• КС-3577
• КС-3574
• КС-35714

Устройство и принцип действия

Гидрораспределитель на автокран Ивановец незаменимый элемент управления механизмами изменения подъема стрелы, телескопирования, поворота, и управления грузовой лебедкой.

Функциональное назначение секционного гидрораспределителя У063.00.000-3-02 в гидроприводе спецтехники, в частности автомобильного крана Ивановец – контроль направленности движения, регулировка величин расхода и запирание раб. жидкости (минерального масла) в рабочих органах машины (гидроцилиндр, гидромотор), ограничение давления в гидросистеме в целом.

Трехзолотниковый, трехпозиционный гидрораспределитель секционный У063.00.000-3-02, комплектуется из последовательно стянутых шпильками, между собой секций (четыре рабочие, напорная, сливная и промежуточная). Все четыре рабочие секции гидрораспределителя разные и отвечают за выполнение отдельных операций, каждой секции соответствует индивидуальный каталожный номер. Клапан и золотник представляют собой моноблок.

Управление золотниками только ручное, трехпозиционное («нейтральное положение», «принудительное опускание» и «подъем»). Гидрораспределитель комплектуется двумя предохранительными гидроклапанами.

Вес У063.00.000-3-02 (без упаковки для транспортировки) - 65 кг.
