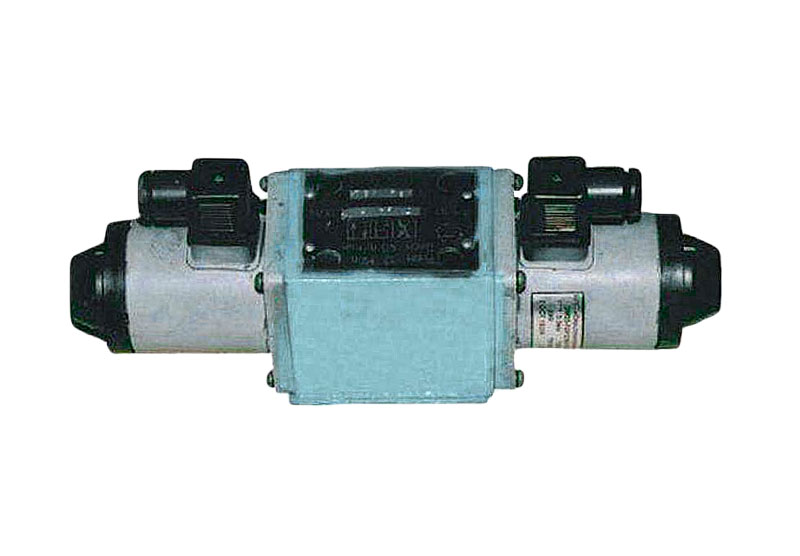

Гидрораспределитель золотниковый В6, В10

Гидрораспределители типа В6, В10 предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах станков, прессов и других машин с давлением до 320 кгс/см².

В качестве рабочей жидкости для В10 используются минеральные масла вязкостью от 3 до 380 сСт при температуре от 0 до 55°C с классом чистоты не грубее 13 по ГОСТ 17216-71 в интервале температур окружающей среды от 0 до 50°C.

В качестве рабочей жидкости В6 рекомендуются масла: индустриальное ИГП-30, турбинное Тп-22, Тп-30, ВНИИНП-403 и другие масла с аналогичными свойствами с классам чистоты не грубее 13 по гОСТ 17216-71 с кинематической вязкостью от 10 до 400 сСт при температуре от ) до +70°C с номинальной тонкостью фильтрации не более 0,025 мм.

В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока рабочей жидкости и применяться с электрическим, гидравлическим, пневматическим, ручным от рукоятки, ручным от поворотной кнопки и механическим от ролика видами управления.

Принцип работы

При воздействии управляющего усилия на золотник происходит перемещение его из исходной позиции в одну из крайних, при этом отверстие для входа рабочей жидкости соединяется с другими отверстиями в соответствии со схемой распределения потока рабочей жидкости.

После снятия управляющего усилия золотник возвращается в исходную позицию или остается в этой позиции в зависимости от способа установки золотника.

В трехпозиционном гидрораспределителе золотник устанавливается в исходную (среднюю – 0) позицию после снятия управляющего усилия двумя центрирующими пружинами или одной (для гидрораспределителя с управлением от рукоятки) – пружинный возврат, а в исполнении с фиксацией золотника в трех положениях – рукояткой. Для трехпозиционного гидрораспределителя с механическим управлением золотник устанавливается в исходную (среднюю – 0) позицию посредством кулачка или копира.

В двухпозиционном гидрораспределителе золотник устанавливается в исходную (крайнюю – «А» или «В») позицию пружиной – пружинный возврат, а в исполнениях без пружинного возврата и с фиксацией золотника в двух положениях – действием одного из узлов управления.

При включении левого узла управления (со стороны отверстия А) или отводе рукояти влево (от отверстия А) золотник из исходной позиции переместится вправо (к отверстию В), распределение потока при этом будет соответствовать позиции «а», при включении правого узла управления (со стороны отверстия В) или отводе рукоятки вправо (у отверстию В) распределение потока будет соответствовать позиции «в».

Для схем 573 и 573Е отверстие для выхода рабочей жидкости – Т используется для отвода утечек.

Перед началом работы двухпозиционного гидрораспределителя без пружинного возврата с фиксацией золотника следует учитывать положение золотника в корпусе. Для того, чтобы положение золотника соответствовало исходной позиции схемы распределения потока (позиции «в»), следует однократно включить правый узел управления (со стороны отверстия В) или отвести рукоятку вправо (к отверстию В) до упора.

Для трехпозиционного гидрораспределителя с механическим управлением перед началом работы следует учитывать, что золотник в исходном положении находится в крайней позиции «в» и для того, чтобы его положение соответствовало исходной рабочей (средней – 0) позиции, нужно переместить золотник посредством

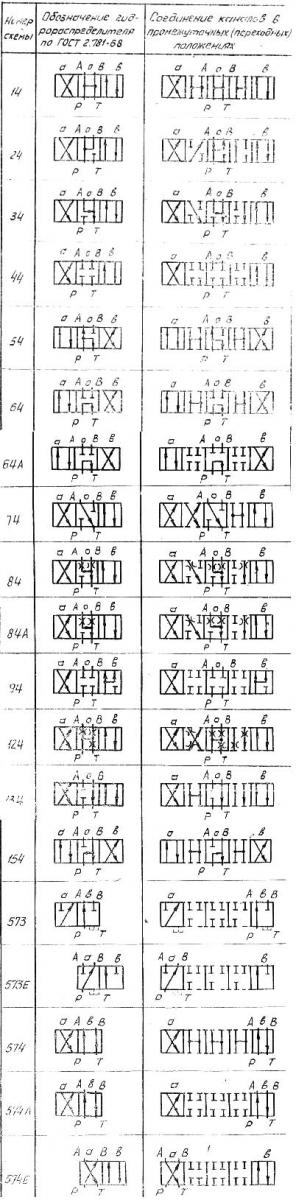

рис. 1 - Схемы распределения жидкости в В6

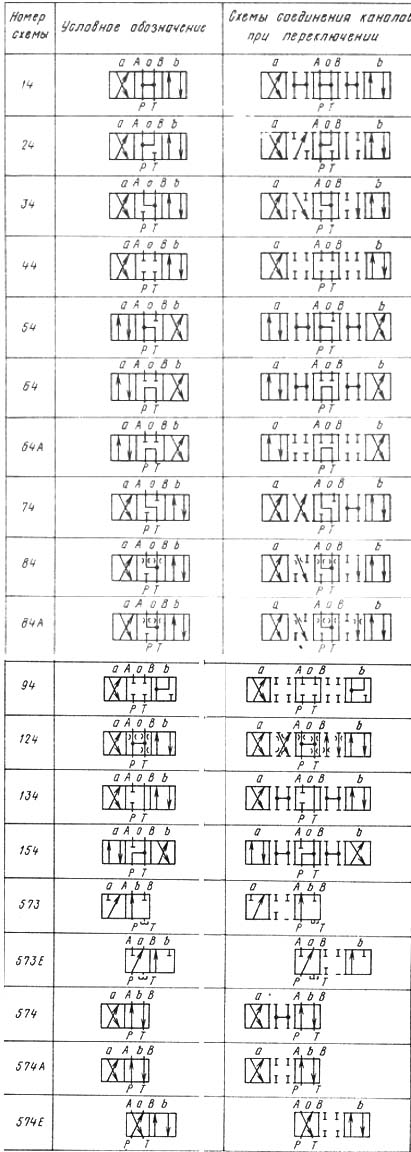

рис. 2 - Схемы распределения жидкости в В10
