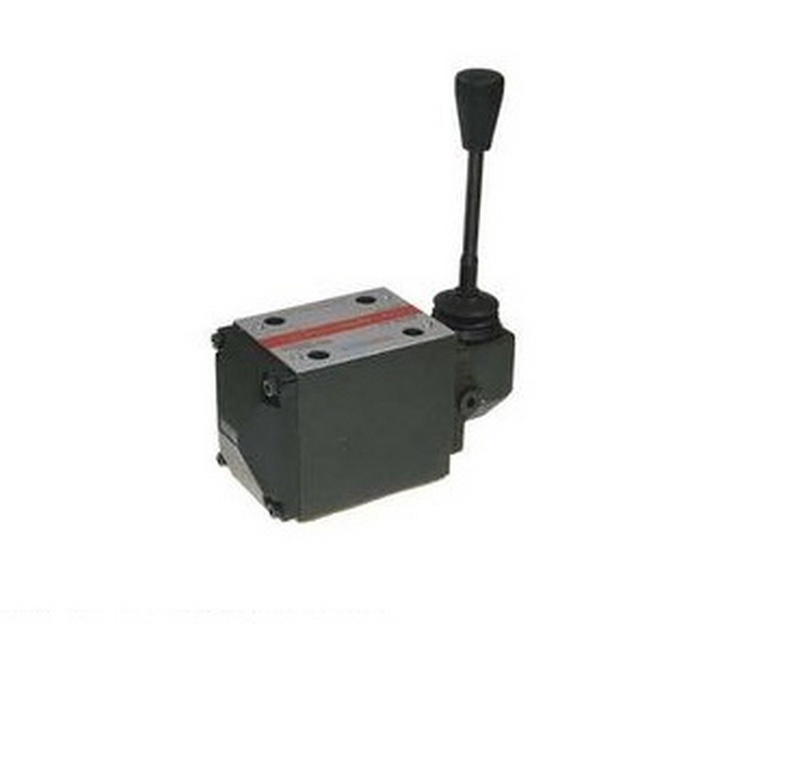

Гидрораспределитель плитового монтажа с ручным управлением ED2 HP-4WMM10-EF
Описание
Ручные золотниковые распределители плитового монтажа ED2 HP-4WMM10-EF используются для управления потоком гидравлической жидкости, которое опровождается движением или остановкой рабочего органа. В нейтральной позиции золотник удерживается с помощью центрирующих пружин. После переключения рычага толкатель переключает золотник распределителя в одну из крайних позиций, определяя этим соответственное направление потока в каналах P-A-B-T. Существует возможность заказать фиксатор, который будет удерживать золотник в определенной позиции.
Характеристики
|
код |
Типоразмер |
Схема соединения гидравлических линий |
Максимум Поток (л / мин) |
Наличие пружины возврата или фиксации |
Вес (кг) |
|
ED2-HP E-4WMM10 |
NG10 |
Е |
100 |
с возвратной пружиной |
3,3 |
|
ED2 HP-4WMM10-EF |
NG10 |
Е |
100 |
с защелкой |
3,3 |
|
ED2 HP-4WMM10-G |
NG10 |
G |
100 |
с возвратной пружиной |
3,3 |
|
ED2 HP-4WMM10-H |
NG10 |
H |
100 |
с возвратной пружиной |
3,3 |
|
ED2 HP-JF-4WMM10 |
NG10 |
J |
100 |
с защелкой |
3,3 |
|
ED2 HP-4WMM6-DF |
NG06 |
D |
60 |
с защелкой |
1.4 |
|
ED2-HP E-4WMM6 |
NG06 |
Е |
60 |
с возвратной пружиной |
1.4 |
|
ED2 HP-4WMM6-EF |
NG06 |
Е |
60 |
с защелкой |
1.4 |
|
ED2 HP-4WMM6-G |
NG06 |
G |
60 |
с возвратной пружиной |
1.4 |
|
ED2 HP-4WMM6-GF |
NG06 |
G |
60 |
с защелкой |
1.4 |
|
ED2 HP-4WMM6-H |
NG06 |
H |
60 |
с возвратной пружиной |
1.4 |
|
ED2-HP-HF 4WMM6 |
NG06 |
H |
60 |
с защелкой |
1.4 |
|
ED2 HP-J-4WMM6 |
NG06 |
J |
60 |
с возвратной пружиной |
1.4 |
|
ED2 HP-JF-4WMM6 |
NG06 |
J |
60 |
с защелкой |
1.4 |
|
ED2 HP-MF-4WMM6 |
NG06 |
M |
60 |
с защелкой |
1.4 |
|
ED2 HP-4WMM6-UF |
NG06 |
U |
60 |
с защелкой |
1.4 |
