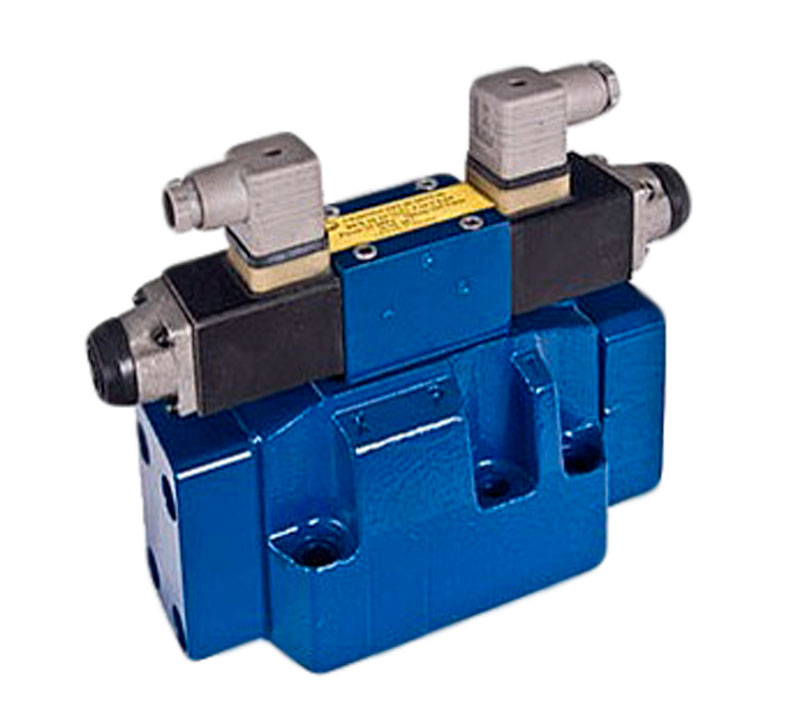

Гидрораспределитель золотниковый В16

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Гидрораспределители типа В16 предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах станков, прессов и других стационарных машин с давлением до 32 МПа.

В качестве рабочей жидкости рекомендуются масла: индустриальное ИГП-30, турбинное Тп-22, Тп-30, ВНИИНП-403 и другие масла с аналогичными свойствами с классам чистоты не грубее 13 по ГОСТ 17216-71 с кинематической вязкостью от 10 до 400 сСт при температуре от ) до +70 °C с номинальной тонкостью фильтрации не более 0,025 мм.

Технические характеристики

Наименование параметра

Норма

В…16

ХВ…16

Условный проход, мм

16

Давление на входе, МПа

номинальное

25

32

максимальное

28

32

минимальное

0,5

Максимально допустимое давление на сливе, МПа

с независимым сливом

25

слив управления объединен

6

Давление управления, МПа

максимальное

25

минимальное для

Трехпозиционных

0,8

Двухпозиционных с пружинным возвратом

1,0

Двухпозиционных с гидравлическим возвратом

0,5

Максимально допустимое давление в дренажной полости, МПа

0,05

Расход рабочей жидкости на линии Р-А(В), л/мин

для схем 94

125

для схем 14, 54А, 64Б, 64А, 104 с электрогидравлическим и гидравлическим управлением

80

схемы 54 с ручным управлением

63

схемы 14, 64, 64А, 104 с ручным управлением

63

для других схем

125

Максимальная продолжительность включения, мин

10-60

Масса, кг

с электрогидравлическим управлением

12,4

с гидравлическим управлением

9,4

с ручным управлением

8,9

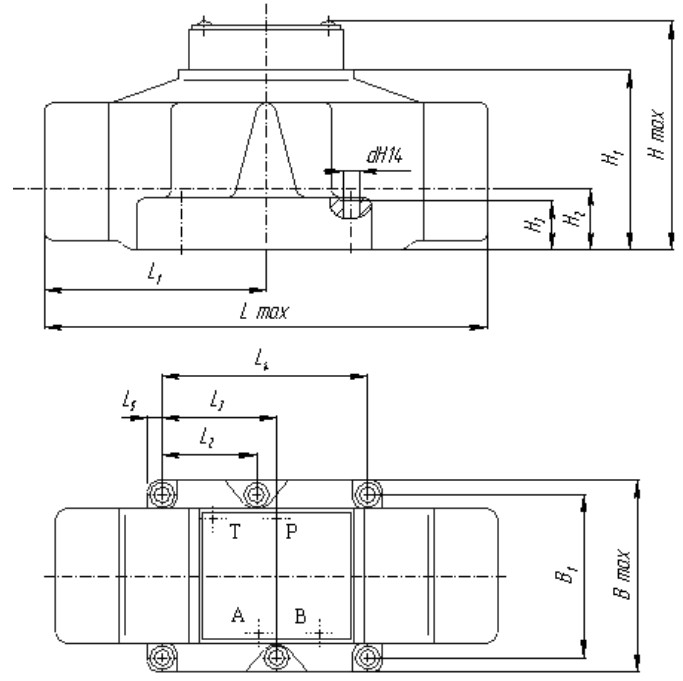

рис. 1 - Габаритные размеры В16 с гидравлическим управлением

Габариты В16 с гидравлическим управлением

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d/H14

194

97

34,1

50

101,6

-

91

69,9

110

96

34

43

11/6,8

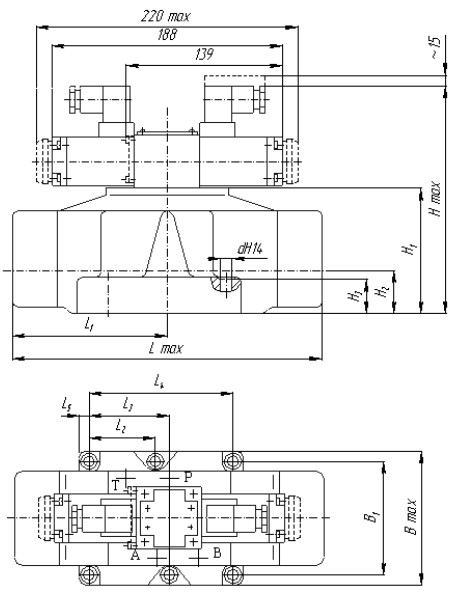

Габаритные размеры В16 с электрогидравлическим управлением

рис. 2 - Габаритные размеры В16 с электрогидравлическим управлением

Габаритные размеры гидрораспределителя с электрогидравлическим управлением

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d/H14

194

97

34,1

50

101,6

-

91

69,9

181

96

34

43

11/6,8

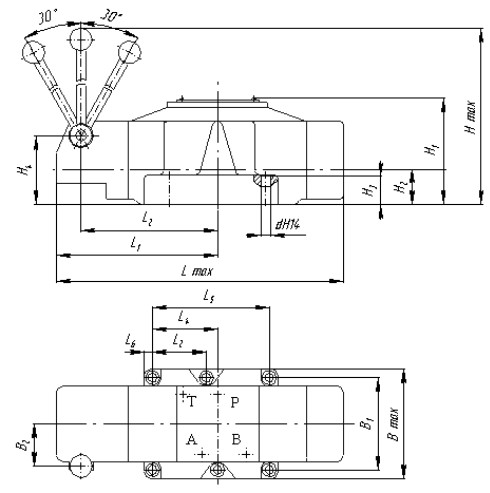

Габаритные размеры В16 с ручным управлением

рис. 3 - Габаритные размеры гидрораспределителя с ручным управлением

Размеры гидрораспределителя с ручным управлением

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d/H14

265

138

104,5

34,1

506

101,6

91

69,9

218

100

34

43

11/6,8

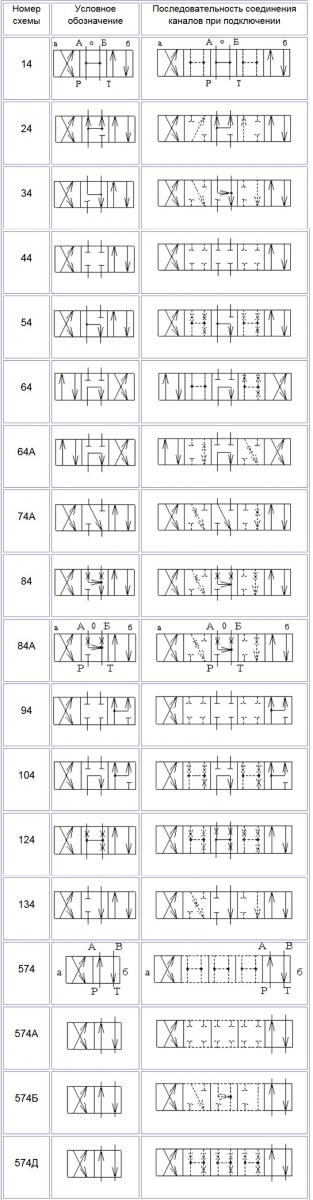

Схемы распределения рабочей жидкости

Схемы распределения рабочей жидкости гидрораспределителей В16

Максимальный расход (л/мин) гидрораспределителя с электрогидравлическим и гидравлическим управлением

Норма схемы

Максимальный расход, л/мин при давлении на входе, МПа

7

14

21

25

32

24, 34, 44, 74, 84, 84А, 94, 124, 134, 574, 574А, 574Б, 574Д

240

240

205

180

170

54

200

145

115

100

90

14, 64, 64А, 104

220

160

130

110

100



Максимальный расход (л/мин) гидрораспределителя с ручным управлением

Норма схемы

При давлении на входе, МПа

7

14

21

25

32

24, 34, 44, 74, 84, 84А, 94, 124, 134, 574, 574А, 574Б, 574Д

180

1180

180

180

170

54

125

100

80

70

65

14, 64, 64А, 104

125

115

90

80

70

Исполнение с фиксацией золотника

Для всех схем

180

180

180

180

180



Внутренние утечки

Номер схемы

Утечка, см3/мин

Номер схемы

Утечка, см3/мин

При давлении на входе, МПа

При давлении на входе, МПа

10

25

32

10

25

32

14, 574

60

290

370

84А

60

300

370

24

40

200

260

94

70

390

490

34

60

300

370

104

70

380

490

44

60

260

380

124А

40

200

260

54

50

260

340

134А

60

300

370

64

60

350

450

574А

60

290

380

64А

60

310

390

574Б

60

300

370

74

60

300

370

574Д

40

200

260

84

60

300

370
