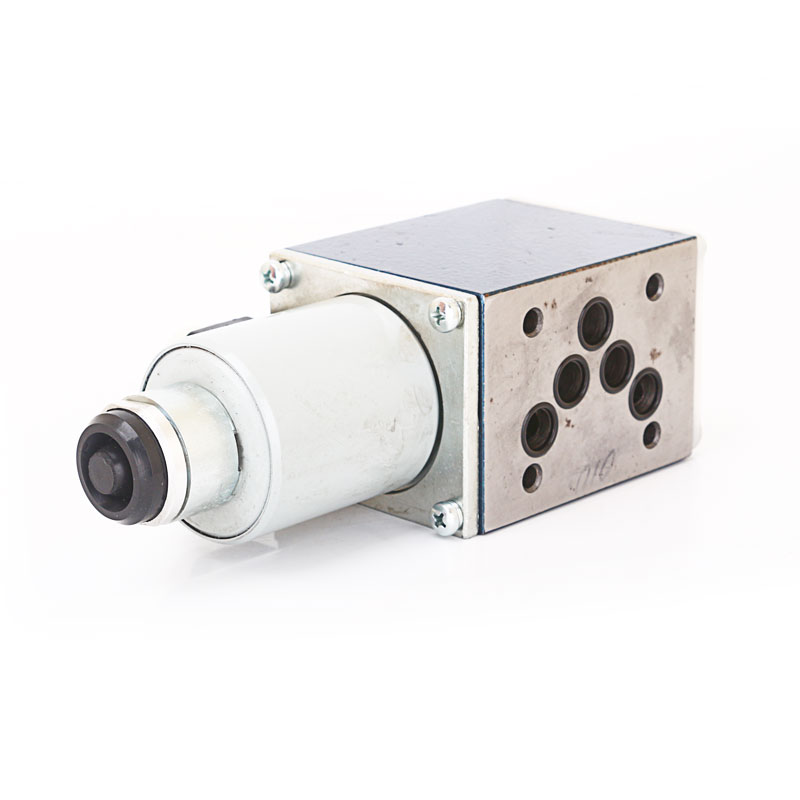

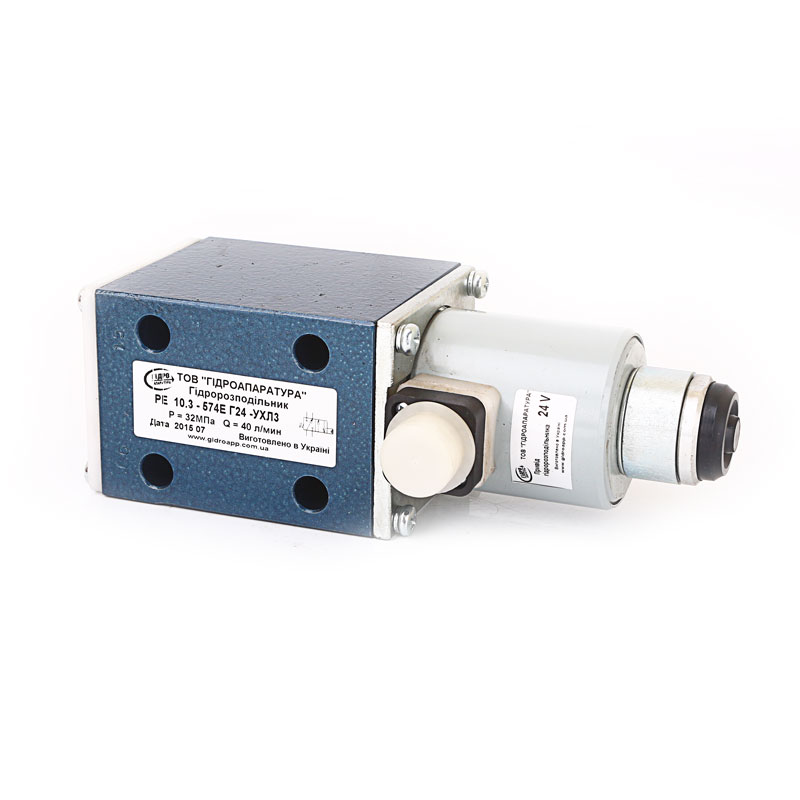

Гидрораспределитель РЕ 10.3-574Е

No votes yet

Гидрораспределитель РЕ 10.3-574Е Г24 УХЛ 3 относится к управляющим устройствам, устанавливаемым в гидравлических системах различного оборудования. Предложенные распределители представляют собой электромагнитные системы стыкового монтажа, используемые для выполнения управления перемещением рабочих органов различных промышленных установок и машин. С помощью гидрораспределительных систем осуществляется перенаправление рабочей жидкости гидравлической системы, благодаря чему происходит задействование, в определенный момент, требуемого агрегата, управляемого гидравлическими приводами. Функционируют предложенные распределители на минеральных маслах, владеющих показателем кинематической вязкости в пределах от 10 до 400мм2/сек.

Исполнение и работа распределителя РЕ 10.3-574Е

Конструкционно распределитель состоит из корпуса, в котором расположен золотник в виде цилиндра и механическая система, обеспечивающая перемещения золотника в корпусе, и сливные каналы. Герметичность системы обеспечивается при помощи специальных резиновых уплотнителей. Привод золотника осуществляется с использованием специальной электромагнитной системы. В исходном состоянии золотник находится в нейтральном положении, в котором он прижат фиксирующей пружиной. В таком положении оба канала распределителя перекрыты. При воздействии исполнительного механизма электромагнитного привода на золотник происходит его смещение, посредством чего открывается один из каналов, и рабочая жидкость перераспределяется то тому или иному каналу.

Отличительные особенности

  • Гидрораспределеители могут иметь двух- или трехпозиционное исполнение;
  • В конструкции распределителя используются магниты, питающиеся или от постоянного, или от переменного тока;
  • Предложенные гидроузлы отличаются минимальными гидравлическими потерями;
  • Коммутационные размеры устройств отвечают iso 4401;
  • Устройства владеют простой конструкцией, что упрощает их монтаж и техническое обслуживание;
  • Гидрораспределители отличаются высокой надежностью и длительным эксплуатационным периодом;
  • Возможность исполнения конфигурации устройства по требованию заказчика.

Величина условного прохода:

10 мм

Рабочее давление:

32 МПа

Показатель расхода рабочей жидкости:

80 л/мин

Коэффициент вязкости рабочей жидкости:

10 … 400 мм2/сек

Питающее напряжение:

24 В, постоянный ток
