Гидрораспределители ГСД
Описание
Гидрораспределители ГСД16-24Э, ГСД3-24Э и ГСД20-01 используется для автоматического/ручного или дистанционного контроля цилиндрами гидравлического типа, которые функционируют в горных или шахтных машинах.
Область применения
Данные гидравлические распределители ГСД могут применяться в таких системах:
- автоматические/механические крепи;
- комбайнов для очистки проходов;
- и других автоматических системах управления механизмами горно-шахтных машин.
Габаритные размеры

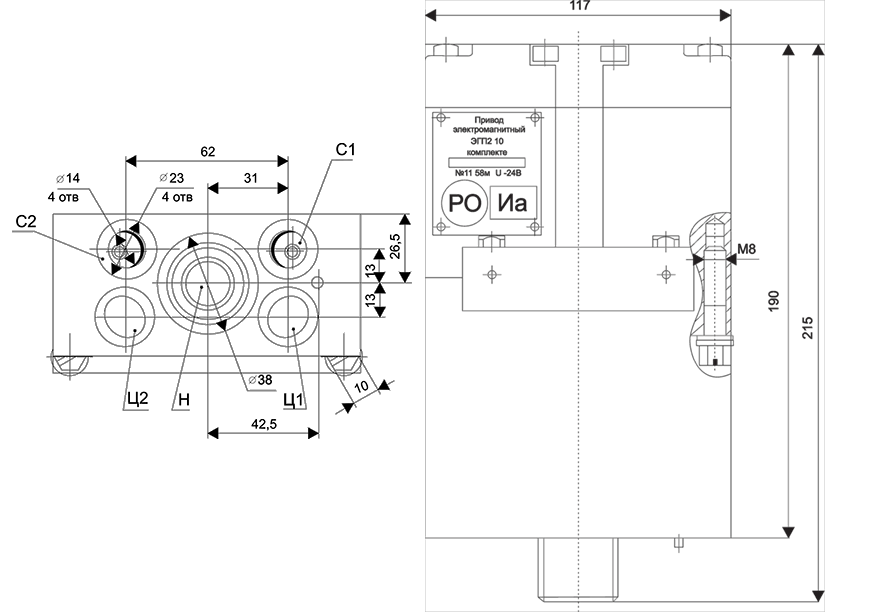

Рис.1 - Габаритные размеры гидрораспределителей ГСД
Характеристики
|
Основные параметры |
ГСД16-24Э |
ГСД3-24Э |
ГСД20-01 |
|
Номинальное давление, МПа |
20 |
32 |
32 |
|
Минимальное давление, МПа |
2 |
0 |
15 |
|
Условный проход, мм |
20 |
3 |
20 |
|
Количество линий управления |
5 |
5 |
|
|
Гидравлическое сопротивление при номинальном расходе, МПа |
0,8...1,0 |
|
0,8...1,0 |
|
Номинальный расход, л/мин |
150 |
1 |
150 |
|
Тип управления |
электромагнитное / ручное |
гидроуправление |
|
|
Номинальное напряжение постоянного тока электромагнитного привода, В |
24±1,2 |
24±1,2 |
- |
|
Мощность включения привода при номинальном напряжении, В |
11 |
11,5 |
- |
|
Усилие на кнопке (клавише) ручного управления, Н |
20 |
30 |
- |
|
Климатическое исполнение |
У |
У |
У |
|
Категория размещения по ГОСТ 15150 |
5 |
5 |
5 |
|
Температура эксплуатации, °С |
+5...+35 |
+5...+35 |
+5...+35 |
|
Относительная влажность при температуре +35°С, % |
98±2 |
98±2 |
98±2 |
|
Габаритные размеры, мм не более |
|
|
|
|
- длина |
215 |
155 |
100 |
|
- ширина |
60,5 |
50 |
М36х1,5 |
|
- высота |
117 |
125 |
- |
|
Масса, кг не более |
6,3 |
5,0 |
0,3 |
Модификации

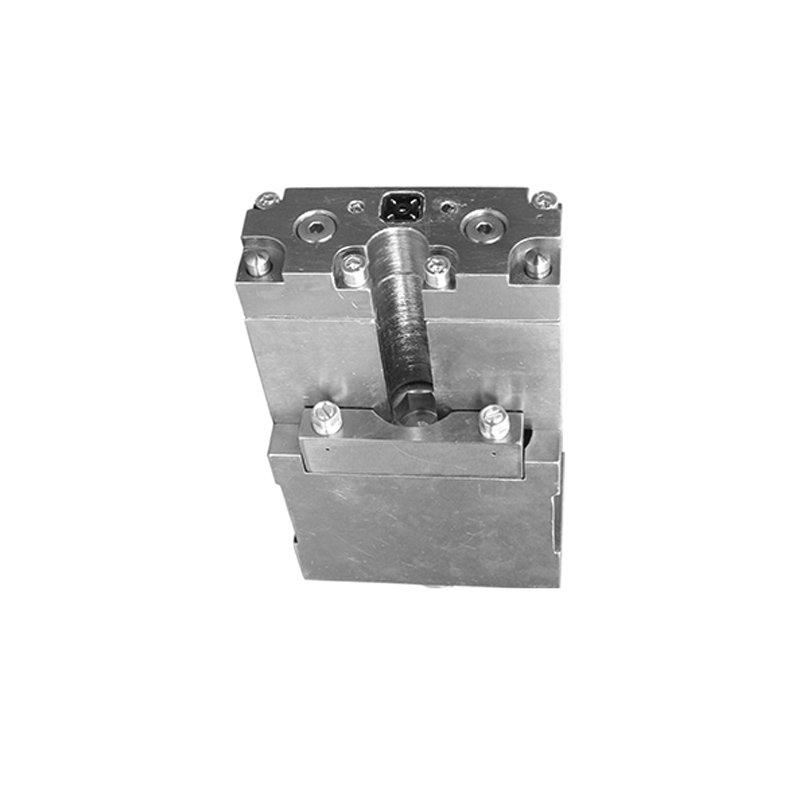

- ГСД16-24Э - данный тип гидрораспределителя используется в качестве ручного привода электромагнитного типа;

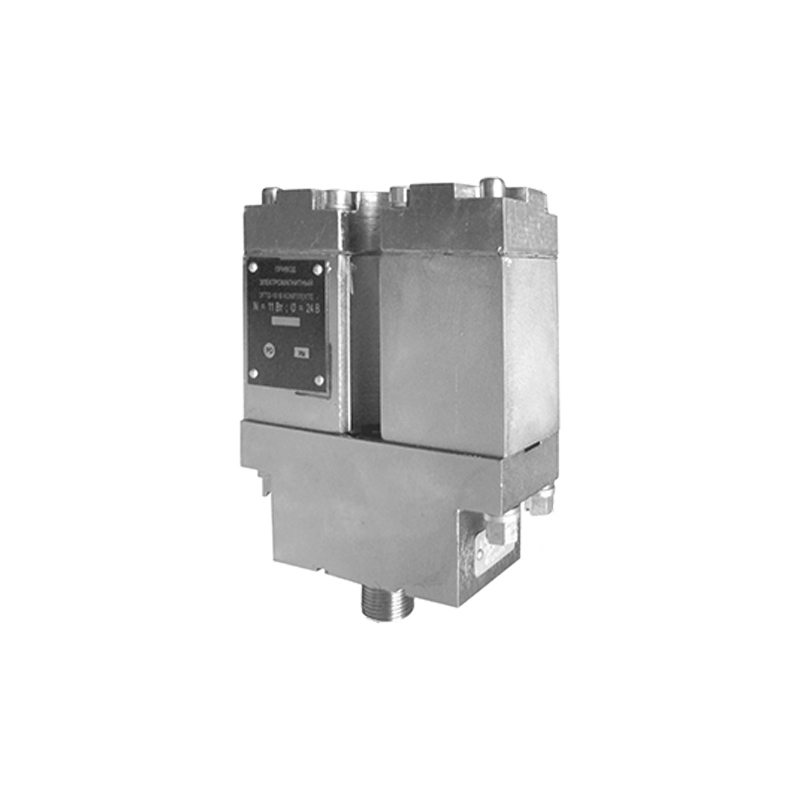

- ГСД3-24Э - данная марка гидрораспределителя так же используется в качестве ручного привода;

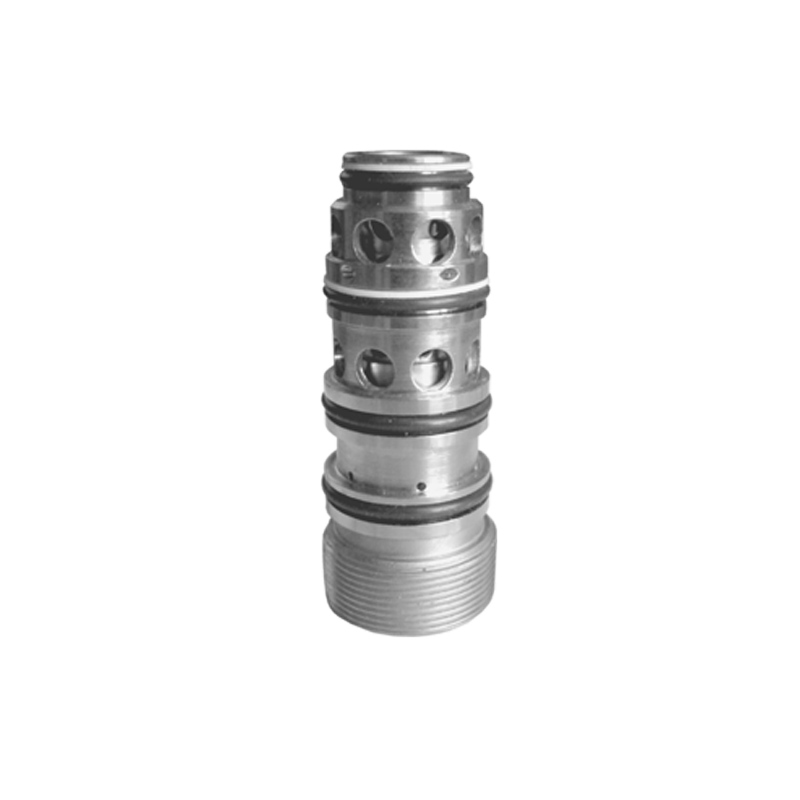

- ГСД20-01 - выполнен в виде картриджа (патрона).
