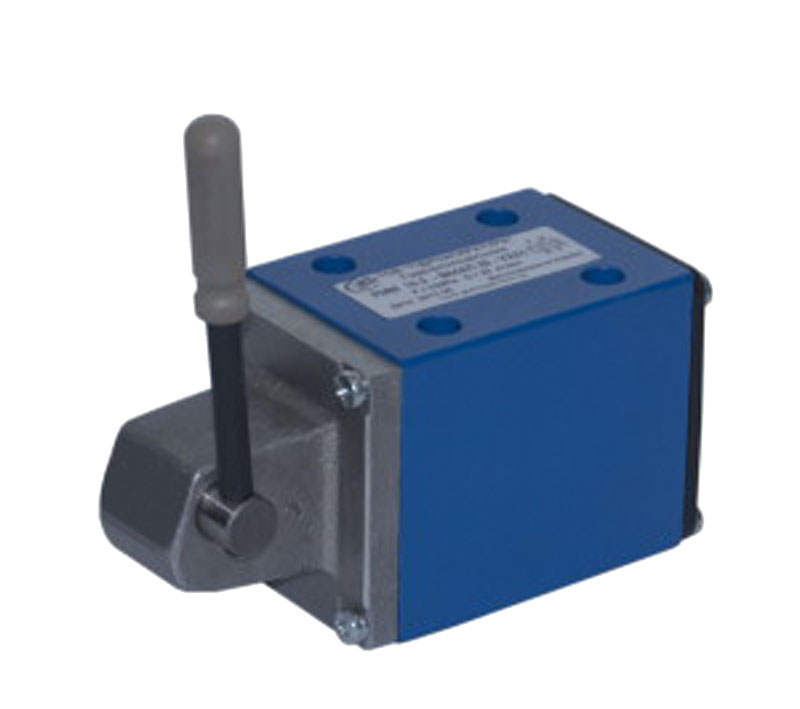

Гидравлические распределители РММ 10.3-3

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Гидравлические распределители РММ 10.3-34 обеспечивает возможность манипуляции направлением потока технологической жидкости (минерального масла). Управление прибором проводится вручную посредством специальной рукоятки. Распределитель рассчитан на номинальное давление жидкости в пределах 3-32 МПа.

Область применения

Данное устройство используется в гидравлических системах, обеспечивая распределение потока масла.

Устройство и работа

Гидрораспределители РММ 10.3-3 может применяться только с очищенным минеральным маслом (тонкость фильтрации 25 мкм). Угол хода управления равен 21 град., при допустимой погрешности в 1 град.

Характеристики

Технические характеристики

Наименование

Значения

Условный проход, мм 10

Давление на входе, номинальное, МПа (кгс/см2)

32 (320)

Давление на выходе (сливе), максимальное, МПа (кгс/см2)

16 (160)

Расход рабочей жидкости л/мин, номинальный:- для схем: 14,24,54,64,64А,94,573,573Е,15,55,65,65А
для остальных схем
максимальный (в зависимости от исполнения по схемераспределения потока), не более

25
40
80

Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более;

для схем: 64,64А,65,65А,573А,573Е
для остальных схем

200
150

Ход управления, градус

21 ± 1

Сила управления (без давления на сливе), Н

50

Условия эксплуатации:- положение при эксплуатации

рабочая жидкость
номинальная тонкость фильтрации, мкм

любое
минеральное масло
25

Масса, кг

4,4

Модификации

Модель распределителя гидравлического марки РММ 10.3-34Ф 20-УХЛ1 дополнительно оснащена механизмом фиксации изменившегося положения золотника, тогда как упрощенная версия (без литеры «Ф» в названии) комплектуется возвратным механизмом.
