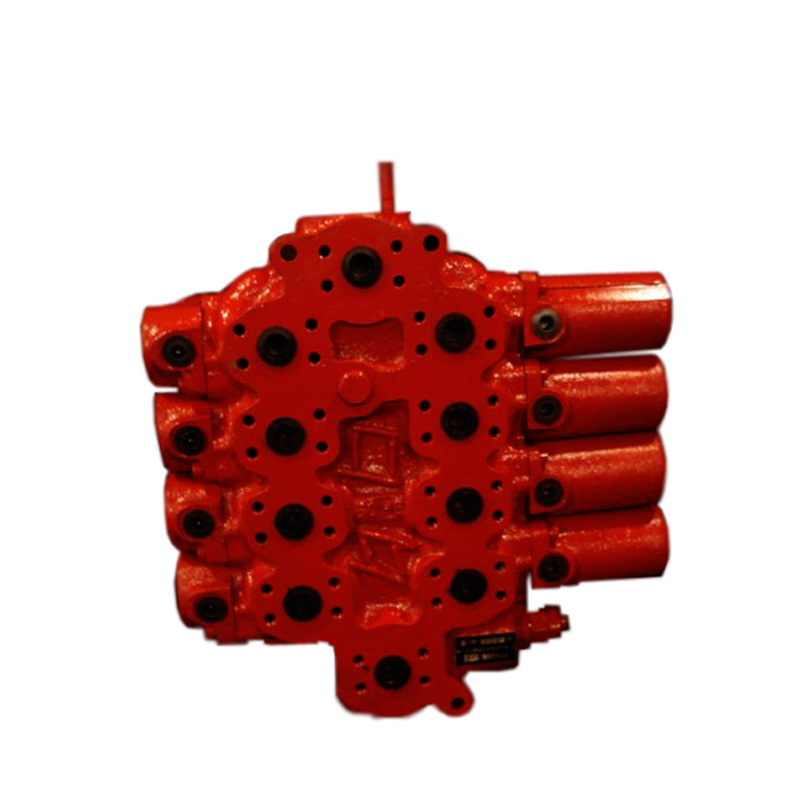

Гидрораспределитель моноблочный ГГ 420, ГГ 432

Average: 9 (1 vote)

Гидрораспределитель моноблочный ГГ 420, ГГ 432 предназначается для изменения направленности движения, регулировки скорости потока и запирания рабочей жидкости в исполнительных органах, а также для защиты их от давления выше нормы.

Область применения

Гидрораспределитель моноблочный ГГ 420 с пристыковочной клапанной гидроаппаратурой устанавливается в системы гидроприводов следующей техники: ЭО 3122, ЭО 3322, ЭО 3323, ЭО 3323А, экскаваторы АТЭК-4321, АТЭК-881, а также для оборудования, работающего на минеральных маслах.

Устройство и принцип действия

Гидроклапаны распределителя ГГ 420 устанавливаются в разных вариантах сочетания, что определяет тип гидроклапанного аппарата:

  • Комбинированный тип (в корпусе заключено два гидроклапана предохранительный + обратный);
  • Предохранительный гидроклапан;
  • Обратный гидроклапан;
  • Блок предохранительных гидроклапанов (оба клапана предохранительные);

Распределители ГГ 432 и ГГ 420 функционально и по комплектации схожи, отличие состоит в том, что гидрораспределитель ГГ 432 в два раза габаритнее и распространен для техники ЭО 3322, МТП 71.

Номер по каталогу Кол-во и определение
ГГ420-07.000 1 золотник
ГГ420-00.028 8 опор пружины
9633.051-056-30-2-3 8 колец
ГГ420-00.003 4 крышки
ГГ432-00.034 8 пробок
ГГ432-00.035 8 прокладок
ГГ420-00.040 16 винтов
ГГ420-00.014 4 хвостовика
ГГ420-00.013 4 кольца
ГГ420-00.032 4 пружины
ГГ420-01.000 2 золотника
ГГ420-00.001-01 Моноблочный корпус
9833.027-032-30-2-3 1 кольцо
ГГ420-1С.009 1 защитная шайба
ГГ420-00.018 1 сливной патрон
9833.030-035-30-2-3 1 кольцо
9833.015-019-25-2-3 1 кольцо
ГГ420-00.022 1 пробка
ГГ420-00.009 1 золотник
ГГ420-00.033 4 пружины
ГГ420-00.029 8 опор пружины
ГГ420-00.006 4 крышки
ГГ420-00.015 4 хвостовика
ГГ420-00.035 1 табличка
10299.2,5x8 2 заклепки
18677.1-6х8АД1М 2 пломбы
3282,1-0-4 1 проволока, L=210
ГГ420-10.000 1 гидроклапан предохранительный
ГК2.25.00-000 6 гидроклапанов предохранительных
510.20.10.000 1 гидроклапан предохранительный
Г К2.25.00-004 4 винта
ГК2.25.00-001 Моноблочный корпус
К1.10.01-000 6 обратных гидроклапанов
