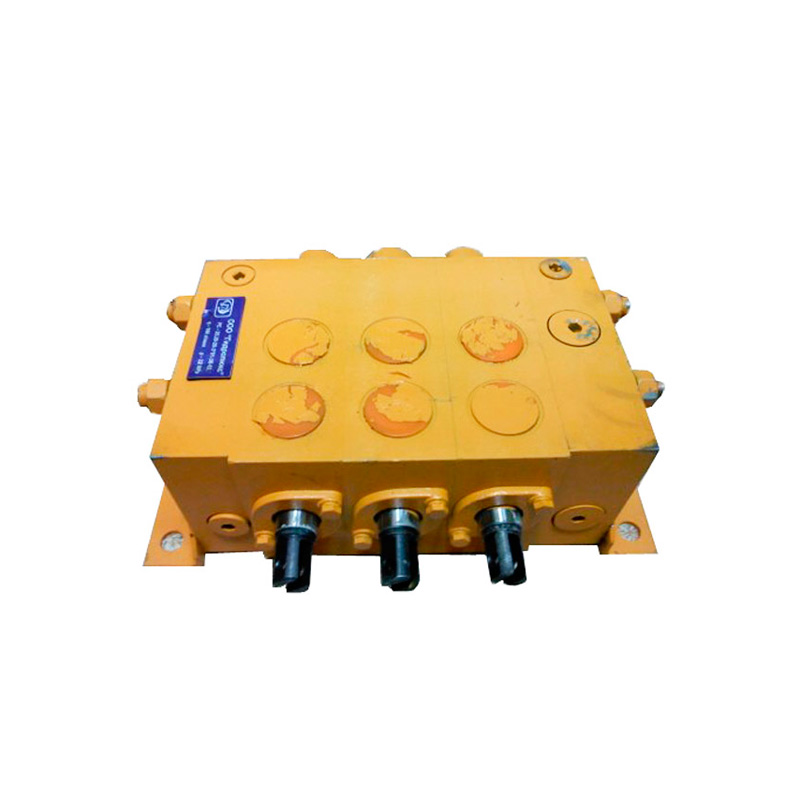

Гидрораспределитель РС-25.20
Описание
Гидрораспределитель РС 25.20 предназначен для изменения направления движения, регулирования величины расхода и запирания рабочей жидкости в исполнительных органах, а также ограничения давления в гидросистемах строительных, дорожных, коммунальных и других мобильных машин и оборудования, работающих на минеральных маслах.
Обозначение
Гидрораспределитель секционный золотниковый с ручным управлением может иметь различные исполнения в зависимости от количества и типов секций.
Исполнение гидрораснределителя определяется его полным условным обозначением.
В условном обозначении гидрораспределителя обозначение секций указывается в порядке их установки, начиная с напорной.
При установке нескольких одинаковых рабочих секций подряд перед обозначением секций цифрой указывается их количество.

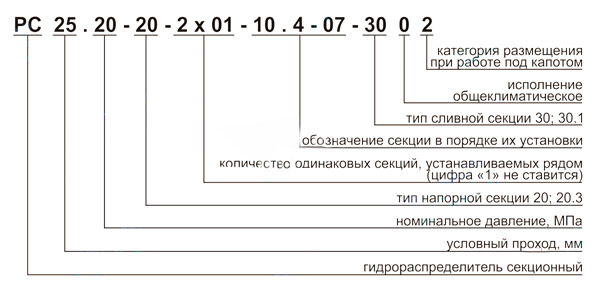

Рис.1. Схема условного обозначения гидрораспределителя РС 25.20
Характеристики
| Тип и характеристика секции | Условные обозначения секции |
| Напорная, с гидроклапанами: | |
| обратным и предохранительным непрямого действия | 20 |
| обратным | 20.1 |
| обратным и предохранительным | 20.2 |
| дистанционного управления | 20.3 |
| Рабочая, трехпозиционная с двумя запертыми отводами, гидролиния от насоса соединена с баком при нейтральной позиции золотника: | |
| золотник имеет автоматическую фиксацию в нейтральной позиции и пружинный возврат из рабочих позиций: | |
| без блока предохранительных гидроклапанов | 01 |
| с блоком предохранительных гидроклапанов | 05 |
| с блоком предохранительных и обратных гидроклапанов | 05.4 |
| с отводами для управления гидротормозами | 06 |
| с отводами для управления гидротормозами | |
| и блоком предохранительных гидроклапанов | 07 |
| золотник имеет принудительную фиксацию во всех трех позициях: | |
| без блока предохранительных гидроклапанов | 01.1 |
| с блоками предохранительных гидроклапанов | 05.1 |
| с отводами для управления гидротормозами | 06.1 |
| с отводами для управления гидротормозами | |
| и блоком предохранительных гидроклапанов | 07.1 |
| Рабочая, четырехпозицнонная с принудительной фиксацией золотника во всех четырех позициях | 02.1 |
| Промежуточная: | |
| с обратным гидроклапаном для поочередного выполнения двух операций | 10.2 |
| с обратным гидроклапаном для объединения двух потоков | 10.3 |
| с тремя обратными гндроклапанами | 10.4 |
| Сливная: | |
| основная модификация | 30 |
| для последовательного соединения двух гидрораспределителей | 30.1 |
| Параметр | Значение |
| Условный проход, мм | 25 |
| Давление па входе, МПа | |
| номинальное | 20 |
| максимальное | 25 |
| Давление настройки предохранительных гидроклапанов, МПа: | |
| номинальное | 20 |
| максимальное | 25 |
| минимальное | 1,5 |
| Расход рабочей жидкости, л/мин: | |
| номинальный | 160 |
| максимальний | 240 |
| Максимальные внутренние утечки. см*/мнн: | |
| по зазорам золотника из рабочей полости при нейтральной позиции золотника и номинальном давлении | 100 |
| через обратные гидроклапаны напорных и промежуточных секций при номинальном давлении | 10 |
| Номинальный перепад давлення (при нейтральной позиции золотников), МПа. не более: | |
| с одной рабочей секцией | 0,35 |
| с двумя рабочими секциями | 0,5 |
| с тремя рабочими секциями | 0,65 |
| с четырьмя рабочими секциями | 0,8 |
| с пятью рабочими секциями | 0,95 |
| с шестью рабочими секциями | 1,1 |
| Номинальный перепад давления для прямого и обратного расхода (при рабочей позиции золотника), МПа, не более: | |
| для секций 0,1; 01.1; 02.1; 06: 06.1 | 0,7 |
| для секций 05; 05.1; 07; 07.1 | 0,8 |
| Номинальный перепад давления для прямого и обратного расхода с промежуточной секцией 10.4 (при последовательном соединении золотников). МПа, не более | 1,5 |
| Сила, необходимая для перемещения золотника из нейтральной позиции в рабочие при номинальном давлении и расходе, Н, не более | 343 |
| Максимально допустимое изменение давления настройки предохранительного гидроклапана при изменении расхода от номинального до минимального (16 л/мин), МПа | 1,5 |
| Расход минимальный для предохранительного гидроклапана прямого действия с дистанционным управлением, л/мии. не более | 50 |
| Давление разгрузки для предохранительного гидроклапана прямого действия с дистанционным управлением, МПа, не более | 0,8 |
| Время набора давления после разгрузки для предохранительного гидроклапана прямого действия с дистанционным управлением, с. не более | 2 |
| Максимально допустимое давление на выходе, МПа, не более | 2,0 |
| Количество всех секций, собираемых в одном блоке, не более | 8 |
| Масса, кг, не более | зависит от числа и типа секций |
| Гамма-процентный ресурс гидрораспределителя до капитального ремонта, ч | 6000 |
| Установленный ресурс, ч, не менее | 2700 |
| Температура окружающей среды, *С: | |
| максимальная | +45 |
| минимальная | -60 |
| Характеристика рабочей жидкости: | |
| кинематическая вязкость, мм*/с: | |
| минимальная | 10 |
| максимальная | 1500 |
| номинальная тонкость фильтрации, мкм температура, °С: | 25 |
| максимальная | +80 |
| минимальная | -40 |
| Основные марки рабочих жидкостей: | |
| зимой | ВМГЗ |
| летом | МГ-30 |
| Их заменители: | |
| зимой | АУ |
| летом | И-30А |
Модификации
| Маркировка Секции РС-25.20 | Тип секции РС-25.20 | Характеристика секции РС-25.20 |
| 20 | Напорная | С обратным и предохранительным клапанами непрямого действия |
| 20.1 | С обратным клапаном | |
| 20.3 | С обратным и предохранительным гидроклапанами дистанционного управления | |
| 01 | Рабочая (трехпозиционная с двумя запертыми отводами, гидролиния от наоса соединена с баком при нейтральной позиции золотника) | Золотник с автофиксацией в нейтральной позиции и пружинный возврат из раб. позиций без блока предохранительных гидроклапанов |
| 05 | Золотник с автофиксацией в нейтральной позиции и пружинный возврат из раб. позиций с блоком предохранительных гидроклапанов | |
| 05.4 | Золотник с автофиксацией в нейтральной позиции и пружинный возврат из раб. позиций с блоком предохранительных и обратных гидроклапанов | |
| 06 | Золотник с автофиксацией в нейтральной позиции и пружинный возврат из раб. позиций с отводами для управления гидротормозами | |
| 07 | Золотник с автофиксацией в нейтральной позиции и пружинный возврат из раб. позиций с отводами для управления гидротормозами и блоком предохранительных гидроклапанов | |
| 01.1 | Золотник с принудительной фиксацией во всех трех позициях без блока предохранительных гидроклапанов | |
| 05.1 | Золотник с принудительной фиксацией во всех трех позициях с блоком предохранительных гидроклапанов | |
| 06.1 | Золотник с принудительной фиксацией во всех трех позициях с отводами для управления гидротормозами | |
| 07.1 | Золотник с принудительной фиксацией во всех трех позициях с отводами для управления гидротормозами и блоком предохранительных гидроклапанов | |
| 02.1 | Рабочая (четырехпозиционная) | С принудительной фиксацией золотника во всех четырех позициях |
| 10.2 | Промежуточная | С обратным гидроклапаном для поочередного выполнения двух операций |
| 10.3 | С обратным гидроклапаном для объединения двух потоков | |
| 10.4 | С тремя обратными гидроклапанами | |
| 30 | Сливная | Объединяют все потоки рабочей жидкости, исходящие от рабочих секций в бак |
| 30.1 | Последовательно объединяют два распределителя |
