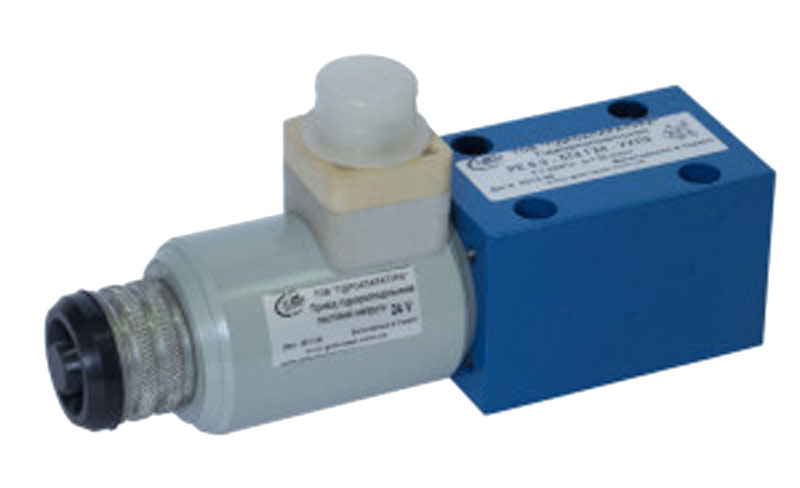

Гидрораспределитель ТРЕ-6.3 двухпозиционный
Описание
ТРЕ-6.3 – универсальный гидрораспределитель, имеющий электромагнитное управления. Устройства данного типа выпускаются в 3-х или 4-х линейном исполнениях, работают на магнитах переменного и постоянного тока, характеризуются сниженным уровнем гидравлических потерь. Прибор рассчитан на входное давление до 32,0 МПа, при этом на выходе обеспечивается максимальное давление в пределах 6,0 МПа.
Назначение
Гидрораспределители модели ТРЕ-6.3 применяются для распределения потоков рабочей жидкости (минеральное масло) в контурах систем смазки или управляющей гидравлики.
Устройство и работа
Прибор выполнен в формате монокорпусного устройства с одним входным каналом и несколькими выходными каналами, имеющими штуцерное присоединение трубопроводов. Внутри корпуса установлена регулировочная клапанная система, управляемая электромагнитом с пружинным возвратом в исходное состояние. Условный проход устройства равен 6,0 мм.
Характеристики
|
Наименование |
Значения |
| Условный проход, мм | 6 |
|
Давление на входе, номинальное, МПа (кгс/см2) |
32 (320) |
|
Давление на выходе (сливе), максимальное, МПа (кгс/см2) |
6 (60) |
|
Расход рабочей жидкости л/мин, номинальный:- для схем: 574,574А,574Е |
16 |
|
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин:- для схем: 574 для остальных схем |
200 |
|
Время срабатывания, мс, не более:- с электромагнитом переменного тока |
20 |
|
Напряжение питания электромагнита, В:- постоянный ток |
12, 24, 48 ,110 |
|
Условия эксплуатации: Рабочая жидкость |
любое |
|
Масса, кг |
1,4 |
