Гидрораспределитель РММ 6.3

No votes yet
Документация:

Гидрораспределитель РММ 6.3 с ручным управлением является механическим устройством, использующимся в составе маслопроводных систем.

Назначение гидрораспределителя РММ 6.3

Использование гидрораспределеителя РММ 6.3 позволяет организовать управление движением масла в трубопроводных системах, которыми оснащаются станки и прочее промышленное оборудование.

В качестве рабочей среды для гидрораспределителя используется минеральное масло.

В течение эксплуатации положение прибора можно изменять без нарушения правильности его функционирования.

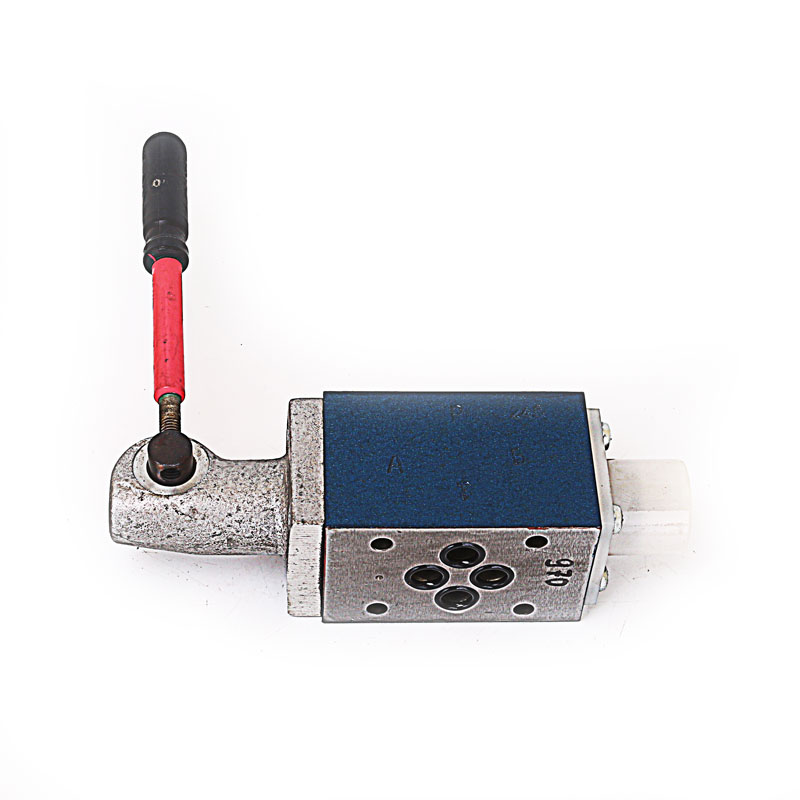

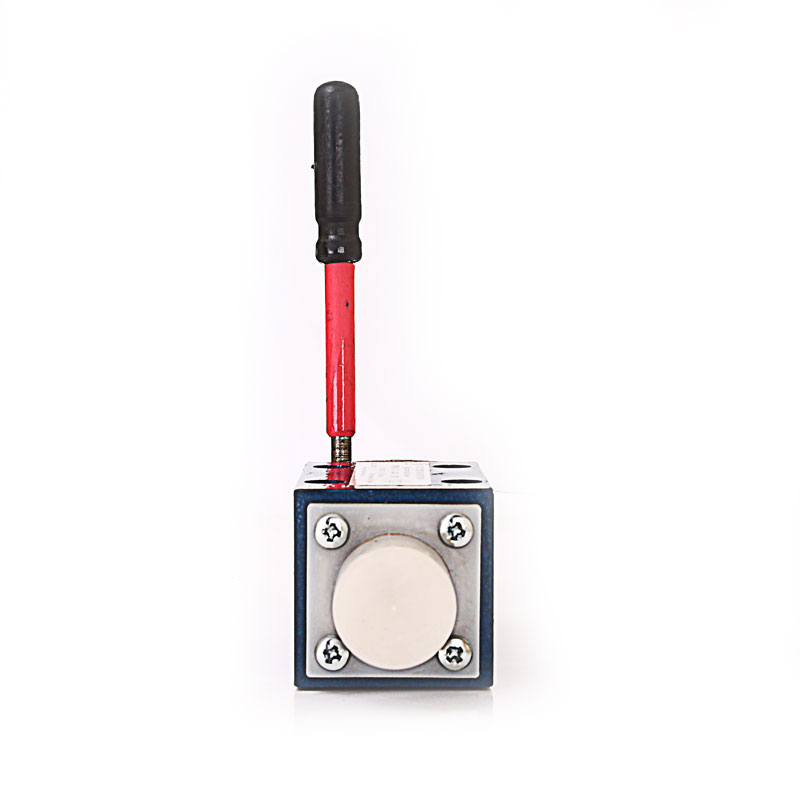

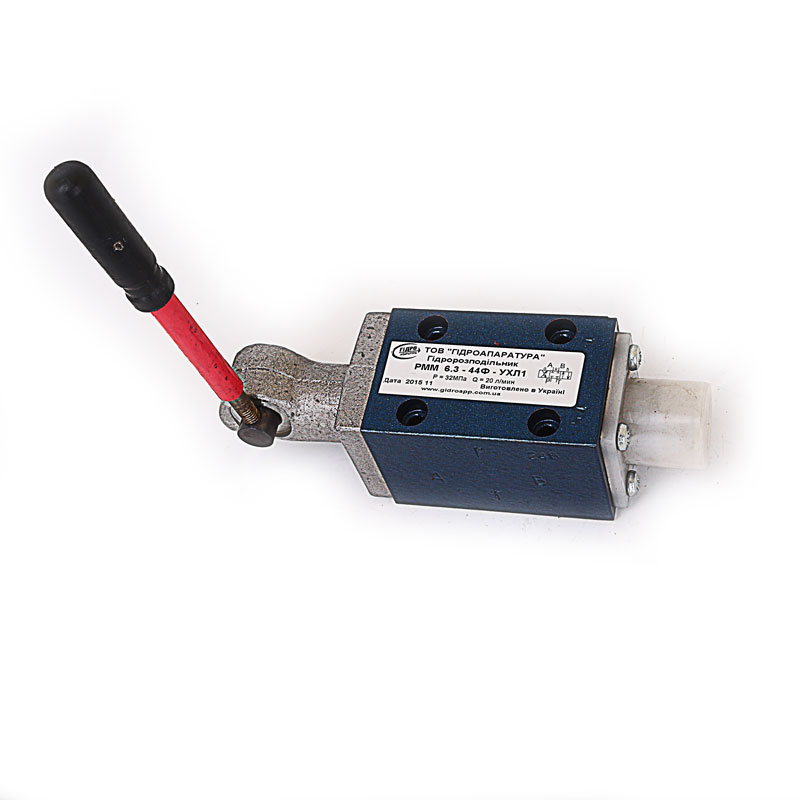

Устройство имеет прямоугольный корпус с монтажными отверстиями и выведенным цилиндрическим элементом, на котором закреплена рукоятка. Ее можно перемещать относительно нейтрального положения (угол 0°) на 16° в обе стороны (позиции «а» и «в»).

Паспортный чертеж

Гидрораспределитель РММ 6,3

Диаметр сечения условного прохода

6мм

Входное давление (номинальное)

32МПа

Выходное давление

<16МПа (на сливе)

Расход номинальный

16/20/25л/мин (зависит от схемы)

Максимальный расход

80л/мин

Внутренняя герметичность

(100÷200) куб.см/мин (зависит от схемы)

Угол хода управляющего элемента

(16±1)°

Сила воздействия на управляющий элемент

45Н

Тонкость фильтрации (номинальная)

25мкм

Длительность срабатывания

<20мс (электромагнит постоянного тока)

<40мс (электромагнит переменного тока)

Питающее напряжение электромагнита

12/24/48/110В (постоянное)

24/36/110/220В (переменное)

Размер

158х46х152мм

Вес

1,2кг

Существует несколько модификаций гидрораспределителя, отличающихся:

  • Схемой распределения потока рабочей жидкости,
  • Типом установки положения золотника (с пружинным возвратом или с фиксацией в любом позиции),
  • Климатическим исполнением (ухл или т).
