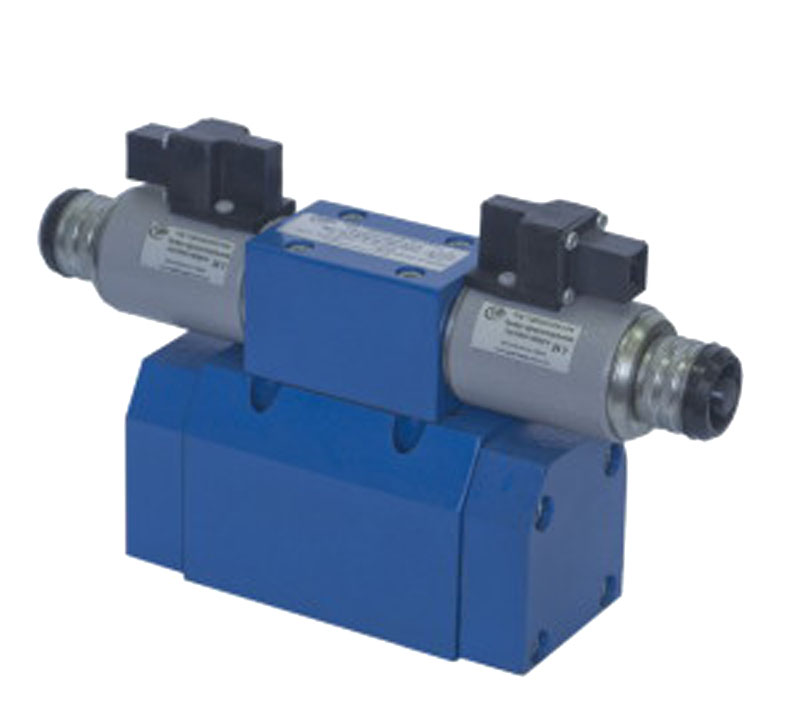

Гидравлический распределитель РЕХ 16.2

No votes yet

Гидравлический распределитель РЕХ 16.2 с электрогидравлическим типом управления, диаметр условного прохода 16 мм, номинальное рабочее давление 25 Мпа.

Назначение

РЕХ 16.2 предназначены для управления потоками рабочей среды в машинах, при этом имеют электрические и гидравлические каналы управления, применяются при организации дистанционного управления механизмами.

Устройство и работа

Производятся в металлическом корпусе, имеют два электромагнитных привода с кнопками ручного управления.

Технические характеристики

Условный проход, мм

16

 Давление на входе, номинальное, МПа

25

 Максимальное давление на выходе (сливе), МПа:

- для исполнений с независимым сливом из гидрораспределителя управления
- для исполнений с объединенным сливом из гидрораспределителя  управления

25
6

 Давление управления, МПа:

- максимальное
- минимальное

25
0,8

 Расход рабочей жидкости, л/мин:

- номинальный
- максимальный

80
160

 Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин

300

 Время срабатывания, мс

100

 Масса, кг:

- с одним электромагнитом
- с двумя электромагнитами

11,9
12,4

Выпускается ряд модификаций распределителя РЕХ 16.2, которые отличаются:

  • типом климатического исполнения,
  • родом тока и величиной питающего напряжения,
  • исполнением канала гидравлического управления,
  • величиной управляющего давления,
  • наличием или отсутствием дросселирования потока в канале управления,
  • величиной хода основного золотника,
  • организацией каналов подвода, слива и управления,
  • схемой распределения потоков.
