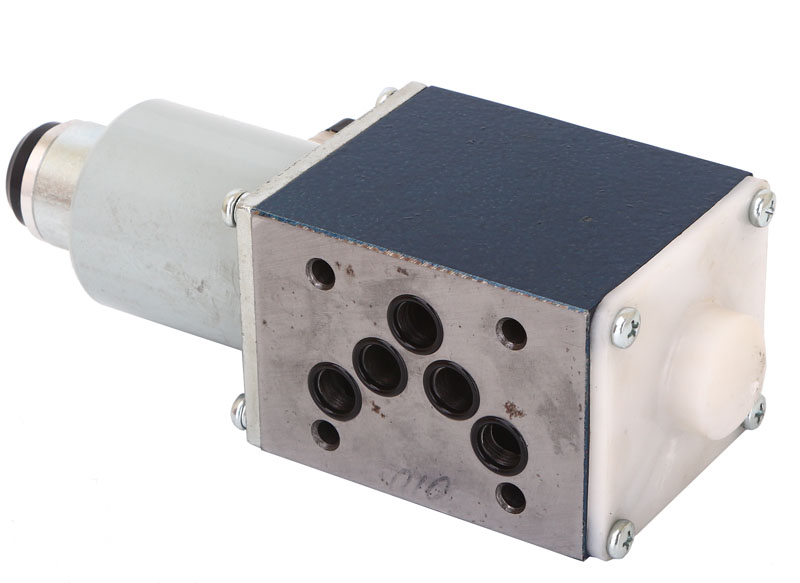

Гидрораспределители РЕ 10.3 с электромагнитным управлением

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Гидрораспределители РЕ 10.3 с электромагнитным управлением используются в гидравлических системах машин при необходимости распределения потоков рабочей жидкости. Трёхпозиционные применяются для реверсирования движения механизмов.

Устройство и работа

Гидрораспределители производятся в металлических корпусах. Для управления золотником применяются электрические приводы любого рода тока. В двухпозиционных устройствах РЕ 10.3 используется один электромагнитный привод, а в трёхпозиционных – два. При отсутствии напряжения золотник можно переместить вручную при помощи кнопки, расположенной в торце привода.

Характеристики

Техническкие характеристики
Условный проход, мм	10
Давление на входе, номинальное, МПа (кгс/см²)	32 (320)
Давление на выходе (сливе), максимальное, МПа (кгс/см²)	6 (60)
Расход рабочей жидкости л/мин, номинальный: - для схем: 14,24,54,64,64А,94 - для остальных схем - максимальный (в зависимости от исполнения по схеме распределения потока), не более	25 40 80
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см³/мин, не более: - для схем: 64,64А,65,65А - для остальных схем	200 150
Время срабатывания, мс, не более: - с электромагнитом переменного тока включение выключение - с электромагнитом постоянного тока включение выключение	30 2060 30
Напряжение питания электромагнита, В: - постоянный ток - переменный ток	12, 24, 48 ,110, 220 24, 36, 110, 220, 380
Условия эксплуатации: Положение при эксплуатации - для пружинного возврата - для исполнений О и ОФ Рабочая жидкость Номинальная тонкость фильтрации, мкм	любое горизонтальное минеральное масло 25
Масса, кг	6,1
