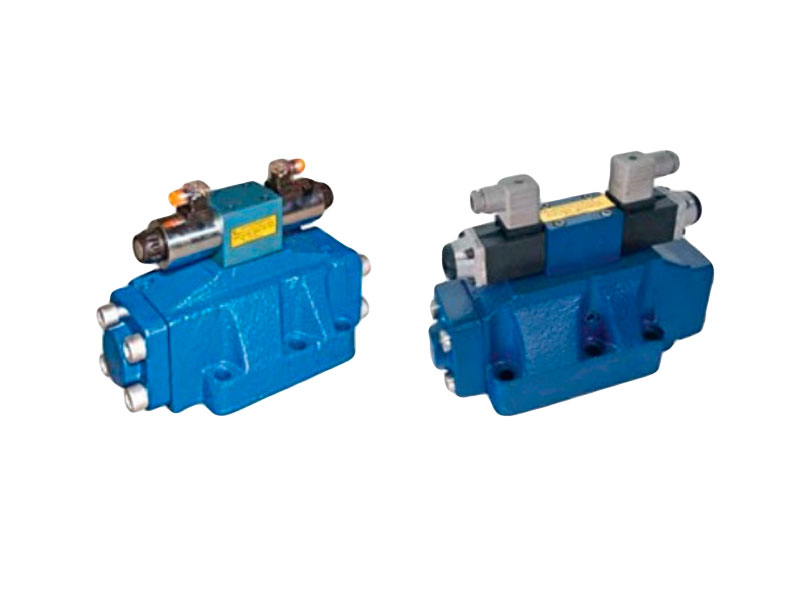

Гидрораспределитель золотниковый Р203 и Р323

Average: 10 (1 vote)

Гидрораспределитель золотниковый Р203 и Р323 предназначены для изменения направления или пуска остановка потока рабочей жидкости в гидравлических системах.

Область применения

Используют гидрораспределители  разные станки, пресса, системы и устройства с автоматическим и полуавтоматическим циклом работы (ГАП, манипуляторы, станки с ЧПУ) и другие стационарные машины, работающие при температуре окружающей среды от +1 до +55°C.

Структура условного обозначения

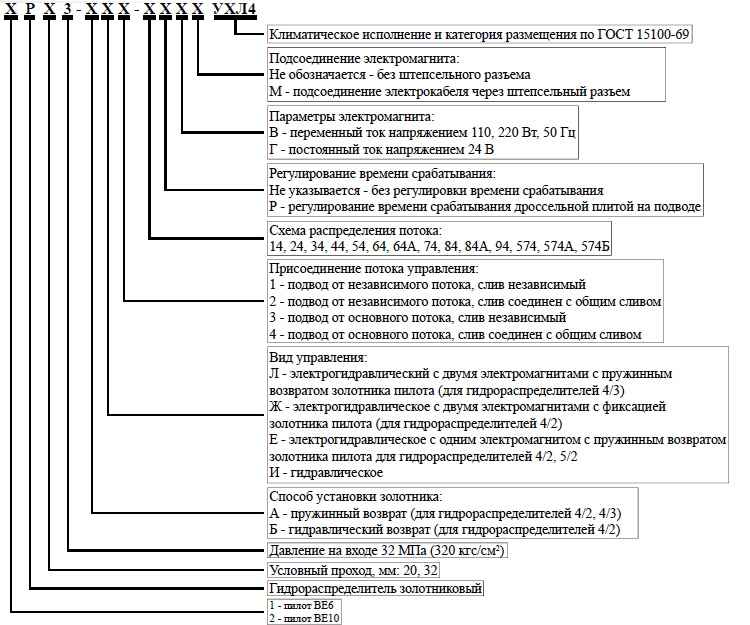

Структура условного обозначения гидрораспределителей Р203 и Р323

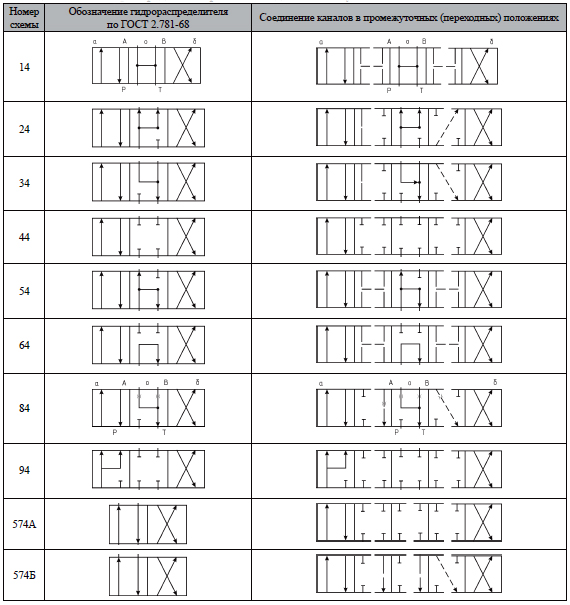

Схемы распределения рабочей жидкости гидрораспределителей Р203 и Р323

рис. 1 - Схемы распредедения рабочей жидкости

Технические харатктеристики

Параметр

B16

1P203

2P203

1P323

2P323

Условный проход, мм

16

20

20

32

32

Давление на входе, МПа, (кгс/см2) номин

25

32

25;32

32

25

Расход рабочей жидкости, л/мин

80-125

200

160-200

500

330-500

Масса, кг, не более

c электрогидравлическим управлением

9,3

15,9

20,4

44

47,5

с гидравлическим  управлением

8,1

14,5

42,4

с ручным управлением

7,3

12,7

41

Габаритные рамзмеры гидрораспределителей Р203 и Р323

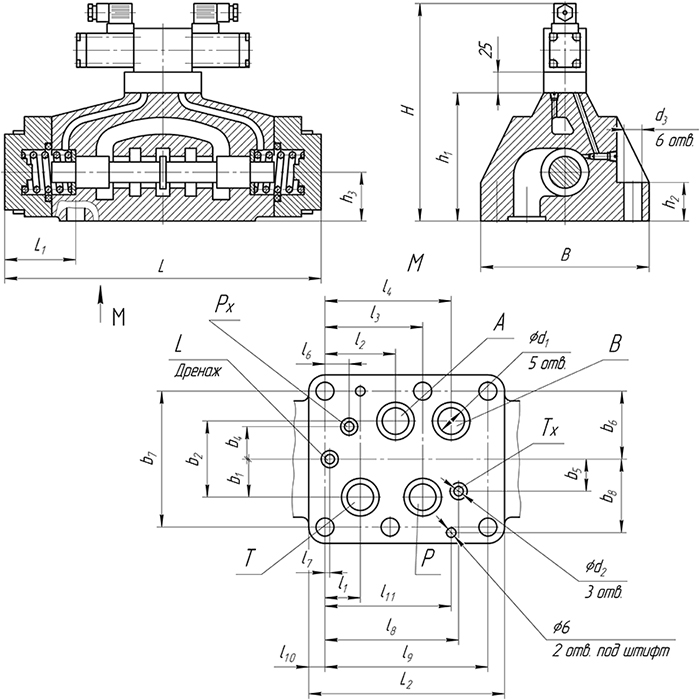

рис. 2 - Габаритные размеры

Габаритные размеры

Модель

Параметр

B

H

L

L1

L2

h1

h2

h3

d1

d2

d3

I1

I2

I3

I4

I5

I6

I7

I8

I9

I10

b1

b2

b3

b4

b5

b6

b7

P203

114

220

260

53

152

110

40

45

21

8

13

29,5

53,2

77

100,8

17,5

5,6

112,7

130

11

94,5

28,5

57

27

27

46

92

50,8

P323

197

255

375

73

229

156

45

60

31

11

21

41,3

82,5

114,3

147,5

41,3

0

168,3

190,5

19

147,6

44,5

89

51

35

79,5

159

79,5
