Фазоуказатель А5001
Документация:
Паспорт(666.21 КБ)
3120 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание
Фазоуказатель А5001 служит для определения и индикации чередования фаз, перескоков и обрывов фаз. Используется в трехфазных цепях переменного тока.
Фазоуказатель А5001 является заменой ранее производимого прибора ЭИ5001.
Устройство и принцип действия фазоуказателя А5001
Прибор изготовлен в пластмассовом корпусе, в конструкции предусмотрена возможность реечного крепления. Подключение к сети происходит при помощи клеммного соединителя.

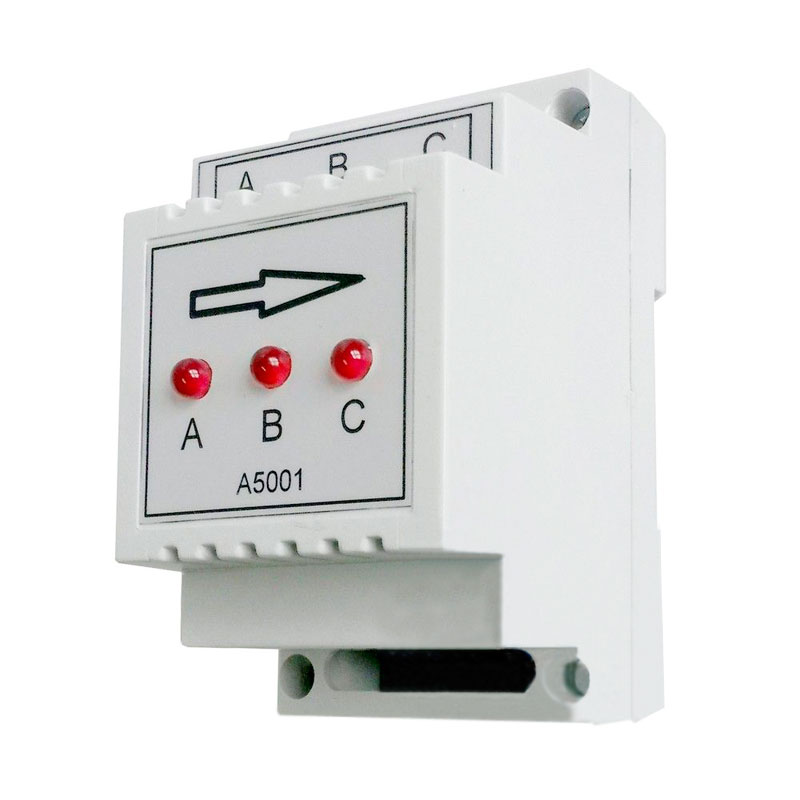

На крышке А5001 расположены три светодиодных индикатора, оповещающих о чередовании фаз, а также обрыве или перескоке.

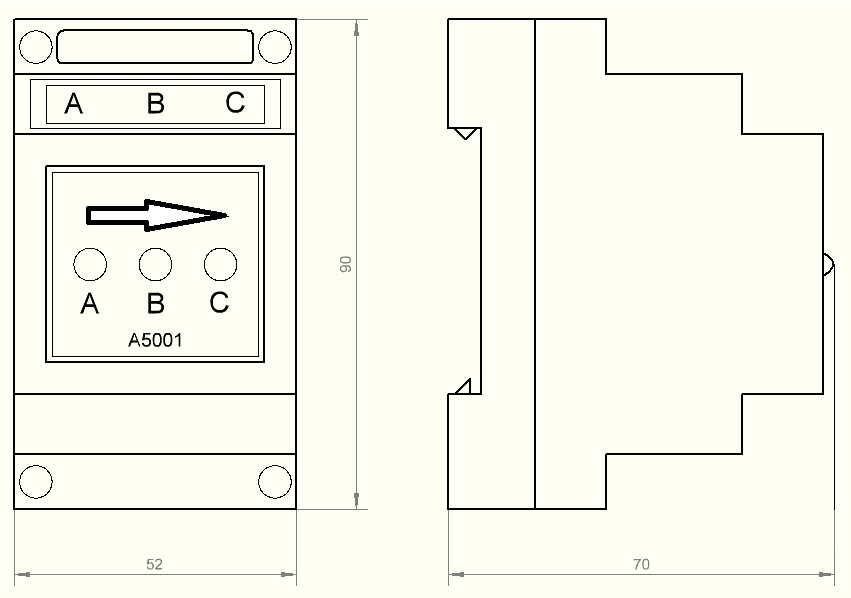

Рис.1. Внешний вид и габаритные размеры фазоуказателя

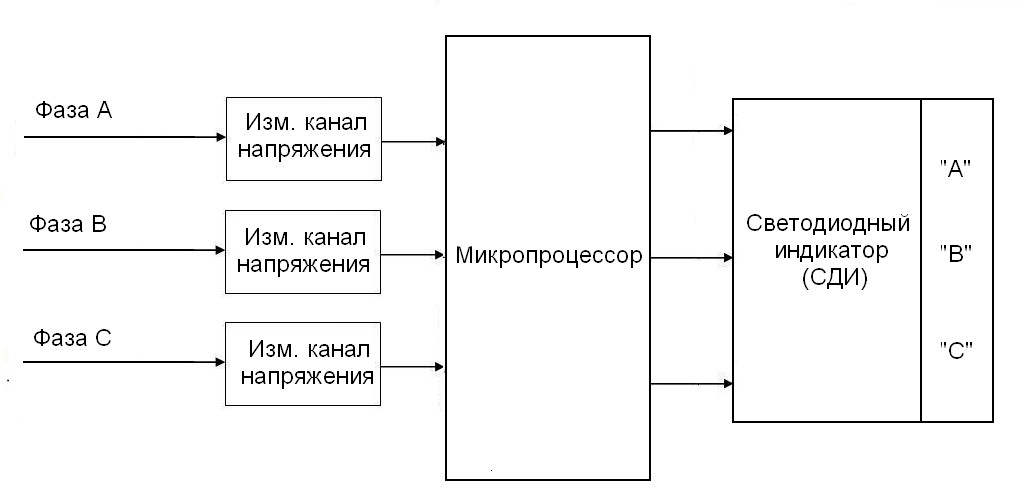

Рис.2. Структурная схема фазоуказателя А5001
Характеристики
| Наименование параметра | Значение |
| Напряжение, В | 5-600В |
| Частота тока, Гц | 40-100 |
| Время непрерывной работы | неограниченно |
| Потребляемая мощность при напряжении 220В и частоте 50Гц, ВА | 7 |
| Рабочее положение в пространстве | произвольное |
| Средний срок службы, лет | 12 |
| Масса, кг не более | 0,12 |
| Габаритные размеры, мм | 52х90х70 |
