Указатель напряжения Лоцман-2

Документация:
Паспорт(639.94 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Указатель напряжения Лоцман-2 предназначен для:

  • контроля наличия напряжения постоянного и переменного тока,
  • приближенного определения величины контролируемого напряжения,
  • проверки целостности электрических цепей, полупроводниковых приборов, обмоток электродвигателей, реле, пускателей, трансформаторов, контакторов, проверка исправности диодов, тиристоров, транзисторов,
  • определения фазного провода (электрода) в цепях переменного тока,
  • определения полярности постоянного тока.

Устройство и принцип действия

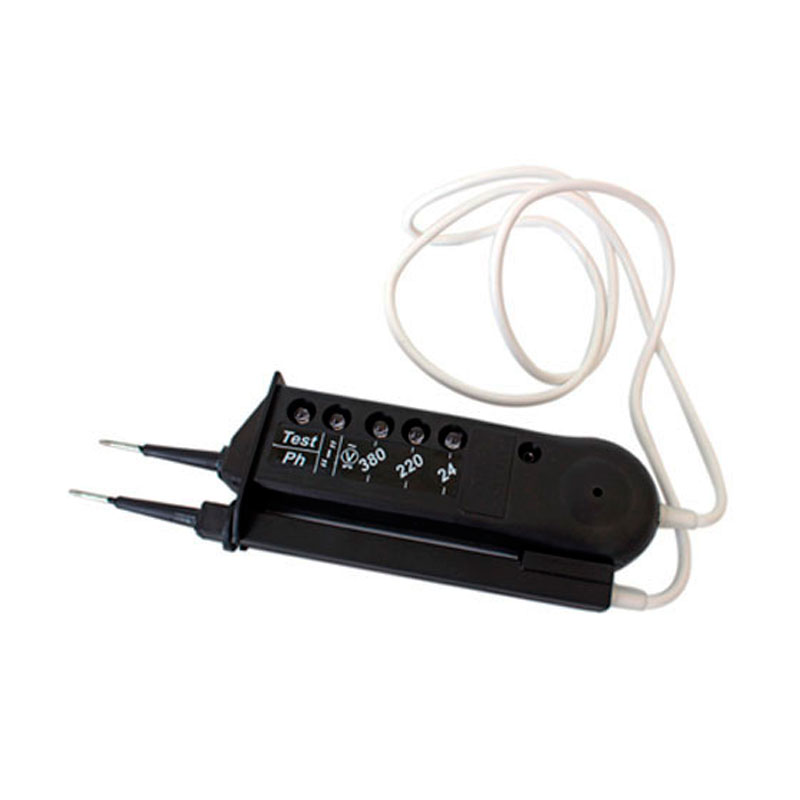

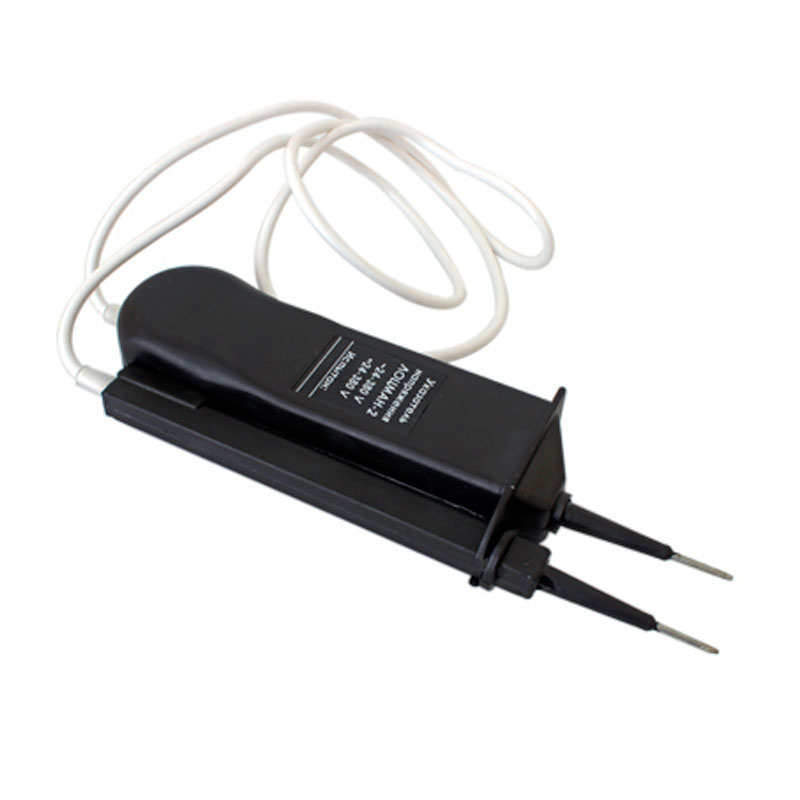

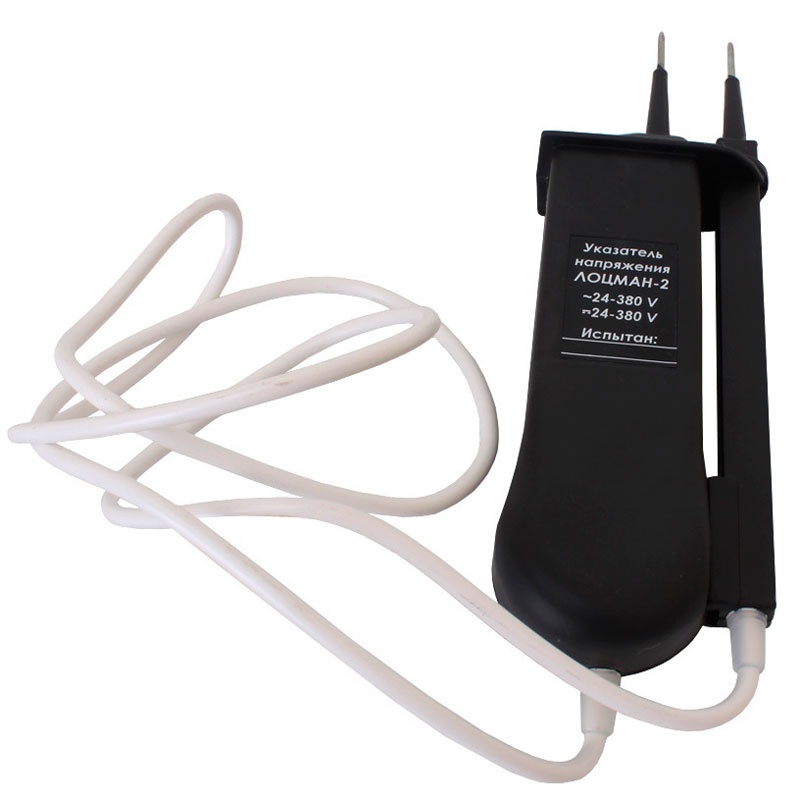

Указатель напряжения выполнен в виде двух щупов: основного и вспомогательного. Щупы соединены изолированным проводом. На основном щупе расположены 5 светодиодов и электрод "РН". Три светодиода обозначены цифрами 24, 220, 380 В служат для индикации пределов переменного и постоянного напряжения.

Указатель Лоцман-2 обеспечивает визуальную и звуковую индикацию во всех режимах работы.

Технические характеристики
Параметры Значение
Диапазон контролируемых напряжений, В
  • переменного тока (при 40-60 Гц)
  • постоянного тока
24-380
24-250
Время зарядки от сети 220 В, сек 30
Напряжение на контактах-наконечниках в режиме прозвонки целостности цепи, не более, В 12
Время сохранения работоспособности в режиме “прозвонка цепи”, не менее, час 24
Максимальное сопротивление внешней цепи, при которой обеспечивается прозвонка, не менее, кОм 100
Время непрерывной индикации в режиме “прозвонка цепи”, не менее, мин 1
Электрическая прочность изоляции корпуса, не менее, В 2000
Одноминутное испытательное напряжение на щупах при проверке работоспособности, В 600
Значение тока протекающего через указатель при напряжении 380 В, не более, мА 10
Минимальное переменное напряжение работы звукового сигнала, не более, В 24

Комплектность

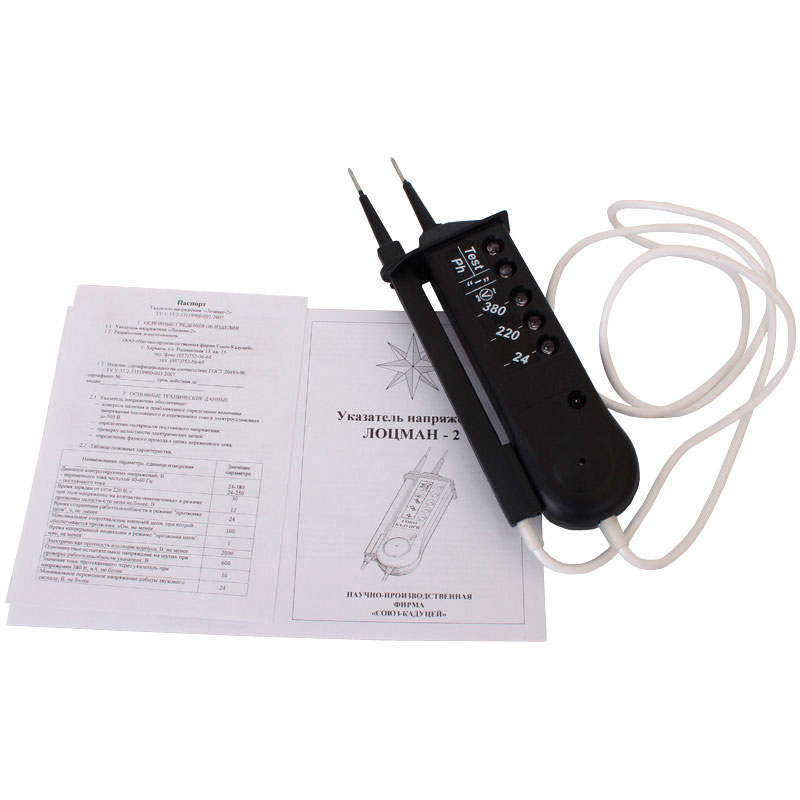

  • Указатель напряжения «Лоцман-2» - 1 шт.
  • Паспорт с техническим описанием и инструкцией по эксплуатации - 1 шт.
