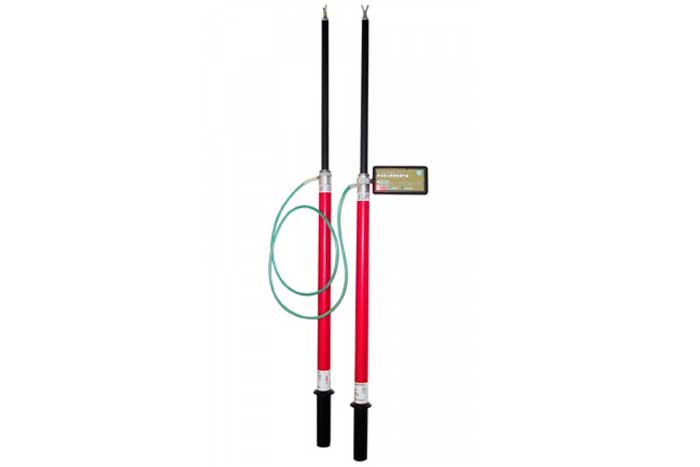

Прибор энергетика УПЭ-6-10-СЗ
Описание
Прибор энергетика УПЭ-6-10-СЗ является комбинированным прибором и может использоваться как :
- двухполюсный указатель напряжения 6-10кВ,с напряжением индикации 1кВ.
- позиционный киловольтметр с шагом 1кВ.
- устройство фазировки,с определением разности фазируемых напряжений.
- устройство определения повреждений (КЗ) силовых кабелей 6-10кВ.
Устройство и принцип действия
Выбор соответствующей функции осуществляется с помощью одной кнопки. При этом устройство УПЭ-6-10-СЗ всегда работает как указатель напряжения. В походном состоянии прибор полностью отключён от внутреннего источника питания и автоматически включается после сборки или при появлении напряжения на контактных частях. При отсутствии напряжения переходит в энергосберегающий режим и отключается.
Низкое напряжение индикации (60 В) позволяет использовать указатель на ВЛ-380 В, а также для определения напряжения шага.
| Параметр | Значение |
| Диапазон рабочего напряжения, кВ | 6-10 |
| Напряжение индикации указателя, В | 1000 |
| Напряжение индикации устройства фазировки, В | 60 |
| Число сегментов шкалы | 10 |
| Дискретность зажигания сегмента в режиме указателя, кВ | 1 |
| Дискретность зажигания сегмента устройства фазировки, В | 60 |
| Уровень звукового сигнала, дБ | 70 |
| Питание | 9 (корунд) |
| Длина соединительного провода, м, не менее | 1 |
| Габаритные размеры, мм | 1315х140х80 |
| Масса, кг | 1,3 |
