Контакт 55ЭМ
Описание
Указатель Контакт 55ЭМ - это мобильный прибор, проверяющий наличие/отсутствие источника напряжения. Используется при контроле исправности и поиске повреждений электрических установок, проверке электросхем и т.п. Каждый указатель оснащен световой индикацией, показывающей наличие напряжения на проверяемой части.
Контакт - 55ЭМ является указателем напряжения до 1000В, которые разделяются на:
- однополюсные-
- двухполюсные.
Однополюсный указатель требует контакта только с одной токопроводящей частью. Заземление происходит сквозь тело человека, который прикасается пальцами руки к указателю. Ток при контакте выше 0.3 мА не поднимается.
Однополюсные указатели изготавливаются в виде авторучки. В корпусе размещается лампочка и резистор. Внизу корпуса находится метал. щуп, вверху - плоский метал. контакт.
Функции
- Контроль присутствия напряжения постоянного и переменного тока.
- Приближенное определение значения контролируемого напряжения.
- Проверку "прозвонки" (целостности) электрических цепей, полупроводниковых приборов (тиристоров и диодов), а также обмоток пускателей, реле, трансформаторов, электродвигателей и т.п.
- В цепях переменного тока указателя определение фазного электрода.
Конструкция и внешний вид

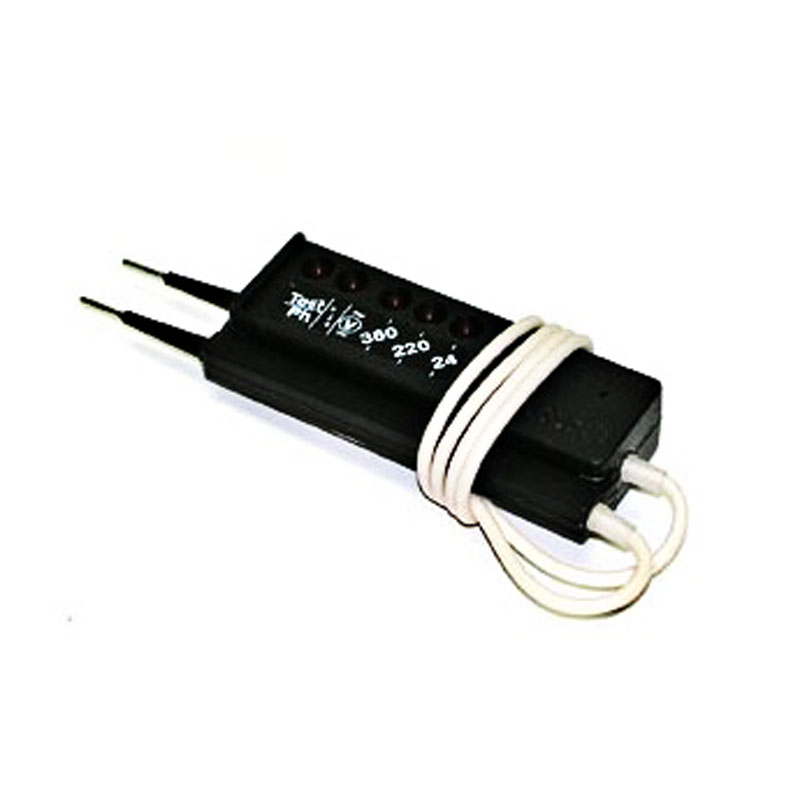

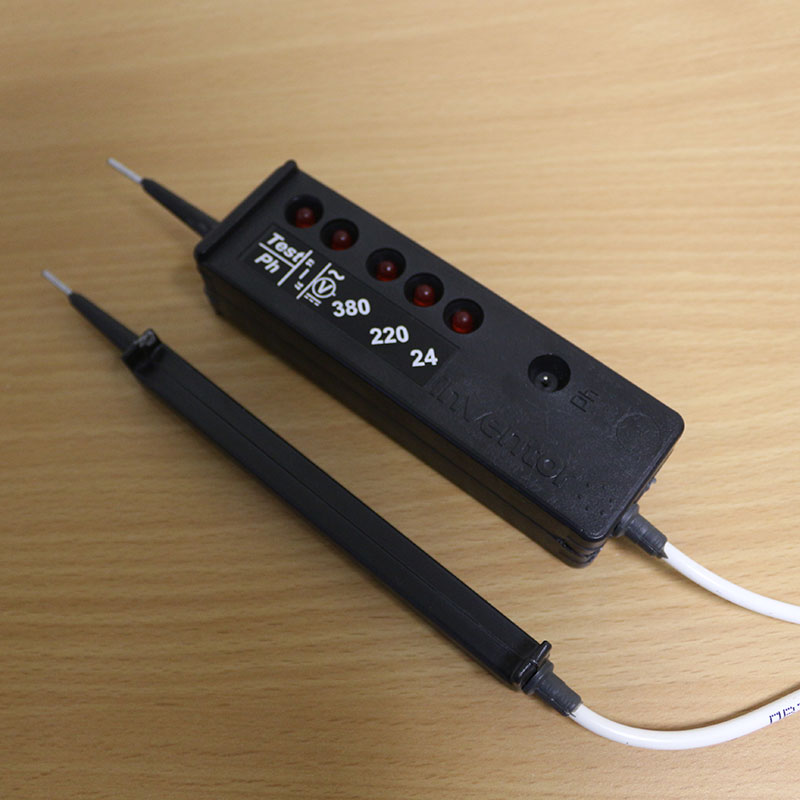

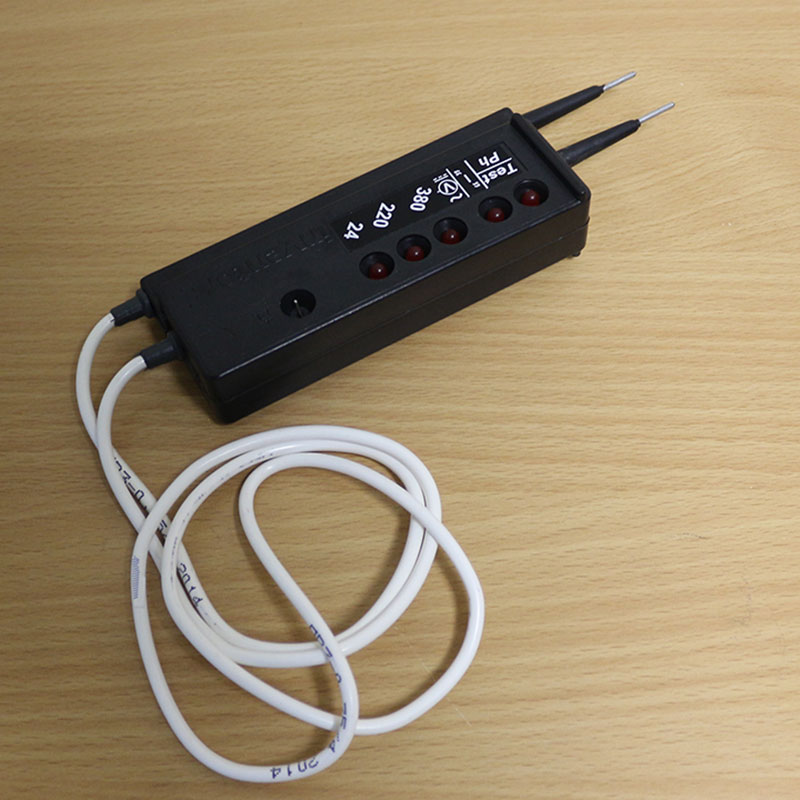

Контакт 55ЭМ состоит из двух частей: главного щупа и второстепенного. Изолированный провод соединяет щупы между собой. На главном щупе Контакта 55М расположены пять красных светодиодов с увеличенной светоотдачей и электродом "Ph". Три светодиода "24", "220" и "380" В показывают индикацию постоянного и переменного напряжения. Для режимов работы "определение фазы" и "прозвонка цепи" используется светодиод 'Test/Ph". Указатель напряжения "Контакт 55ЭМ" оборудован звуковой индикацией.
Характеристики
| Наименование параметра, единица измерения | Значение параметра |
| Диапазон контролируемого напряжения, В | |
| переменного тока частотой 40-60 Гц | 24-380 |
| посотянного тока | 24-380 |
| Время зарядки от сети 220В, с. не более | 30 |
| Время сохранения работоспособности указателя после полной зарядки, ч. не менее | 24 |
| Максимальное сопротивления внешней цепи при котором обеспечивается прозвонка, кОм, н менее | 500 |
| Время нпрерывной индикации в режиме прозвнки, мин. не менее | 5 |
| Электроческая прочность изоляции корпуса, В. | 1000 |
| Одноминутное испытание напряжения на щупах при проверке работоспособности указателя, В | 600 |
| Значение тока, протекающего через указатель при напряжении 380В+20%, мА не более | 10 |
| Минимальное переменное напряжение работы звукового сигнала, В не более | 24 |
Комплектация
- Указатель напряжения "Контакт 55".
- Инструкция по эксплуатации.
