Указатели УВНУ-2М/1-С с ТФ
Описание
Указатели УВНУ-2М/1-С с ТФ предназначены для фазировки кабельных линий и силовых трансформаторов напряжением от 6 до 10 кВ частотой 50 (60) Гц, а также для проверки наличия напряжения в электроустановках с номинальным напряжением 6-10 кВ.
Конструктивное исполнение

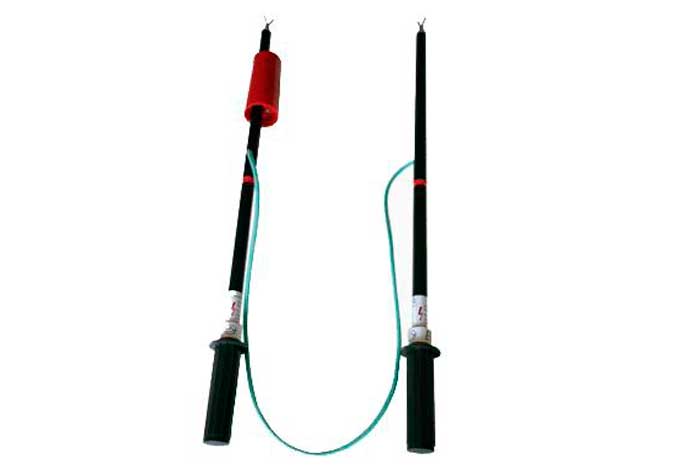

Указатели УВНУ-2М/1-С с ТФ - это двухполюсные устройства со светодиодной индикацией, кратковременно включаемые на векторную разность напряжений контролируемых фаз.
Указатели оснащены устройством самопроверки.
| Параметр | Значение |
| Диапазон рабочего напряжения, кВ | от 6 до 10 |
| Напряжение индикации, кВ | 6 |
| при схеме «согласно», кВ, не менее | 7,6 |
| при схеме «встречно», кВ, не более | 1,5 |
| Длина изолирующей части, мм, не менее | 260 |
| Длина рукоятки, мм | 120 |
| Габаритные размеры, мм | 755х120х60 |
| Масса,кг | 0,55 |
Эксплуатация
Оптимальными условиями для использования указателей УВНУ-2М/1-С с ТФ являются:
- температура окружающей среды от от -20 до +40оС,
- относительная влажность воздуха 80% при +25оС.
