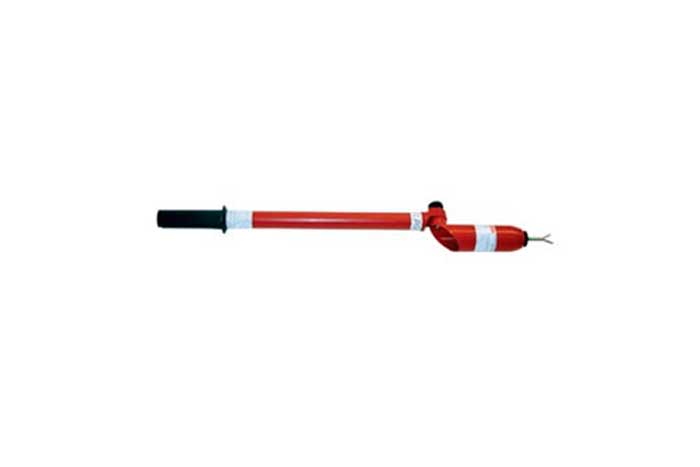

Указатель напряжения УВНУ-110 СЗ ИП
Описание
Указатель напряжения УВНУ-110 СЗ ИП предназначены для проверки наличия напряжения в электроустановках постоянного и переменного тока 110 и 220 кВ частотой 50 (60) Гц.
Устройство и принцип действия
В рабочей части указателей встроено устройство проверки их исправности.
Принцип работы УВНУ-110 СЗ ИП основан на срабатывании светозвуковой сигнализации при протекании ёмкостного тока.
Прибор оснащен дополнительным светодиодом, показывающим степень разрядки источника питания.
| Параметр | Значение |
| Напряжение индикации, кВ, не более | 27,5 |
| Номинальное напряжение, кВ | 110 |
| Громкость звукового сигнала, дБ, не менее | 70 |
| Частота, Гц | 50(60) |
| Длина рукоятки, мм | 650 |
| Длина изолирующей части, мм, не менее | 1500 |
| Общая длина изделия, мм | 2240 |
| Питание | 6 (2 элемента CR2032) |
| Габаритные размеры, мм | 2240х80х110 |
| Масса, кг | 1,2 |
Эксплуатация
Оптимальными условиями для использования УВНУ-110 СЗ ИП являются:
- температура окружающей среды от -30 до +45оС,
- относительная влажность воздуха 80% при температуре +25оС.
