Указатель Контакт-57Э

Average: 9 (1 vote)
Документация:

Указатель Контакт-57Э предназначен для:

  • контроля наличия напряжения постоянного и переменного тока,
  • приближенного определения величины контролируемого напряжения,
  • определения полярности постоянного напряжения;
  • проверки целостности (“прозвонку”) электрических цепей, полупроводниковых приборов (диоды, тиристоры), а также обмоток электродвигателей, реле. пускателей, трансформаторов и т.п. ;
  • определения фазного провода (электрода) в цепях переменного тока.

Конструктивное исполнение

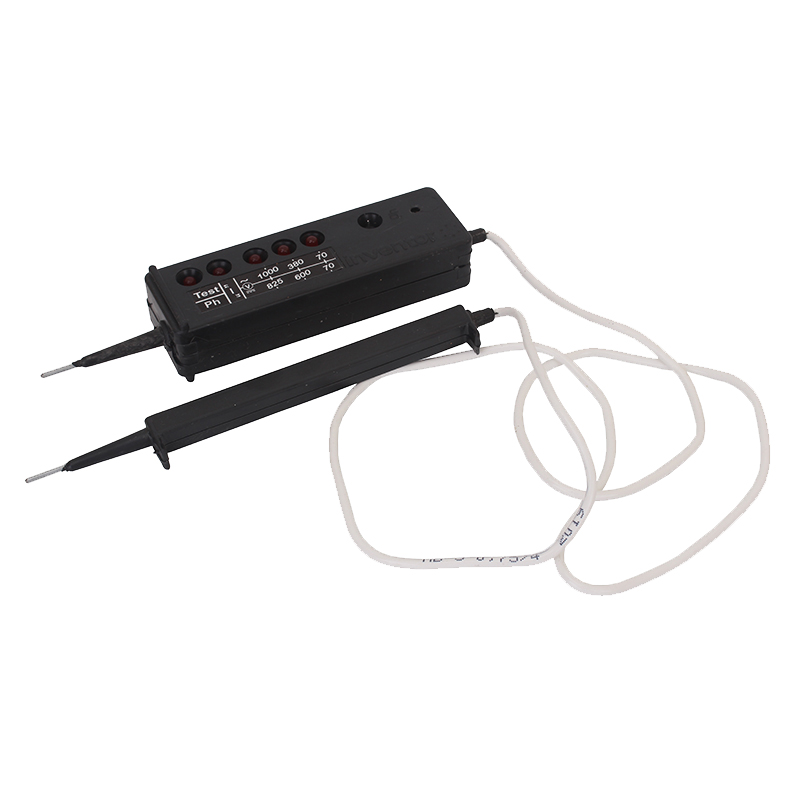

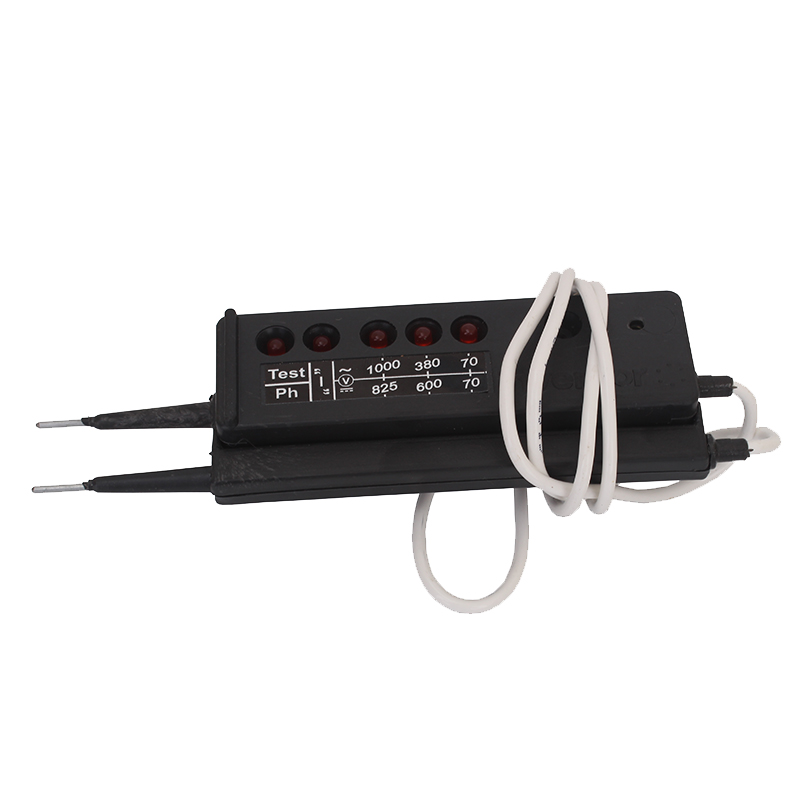

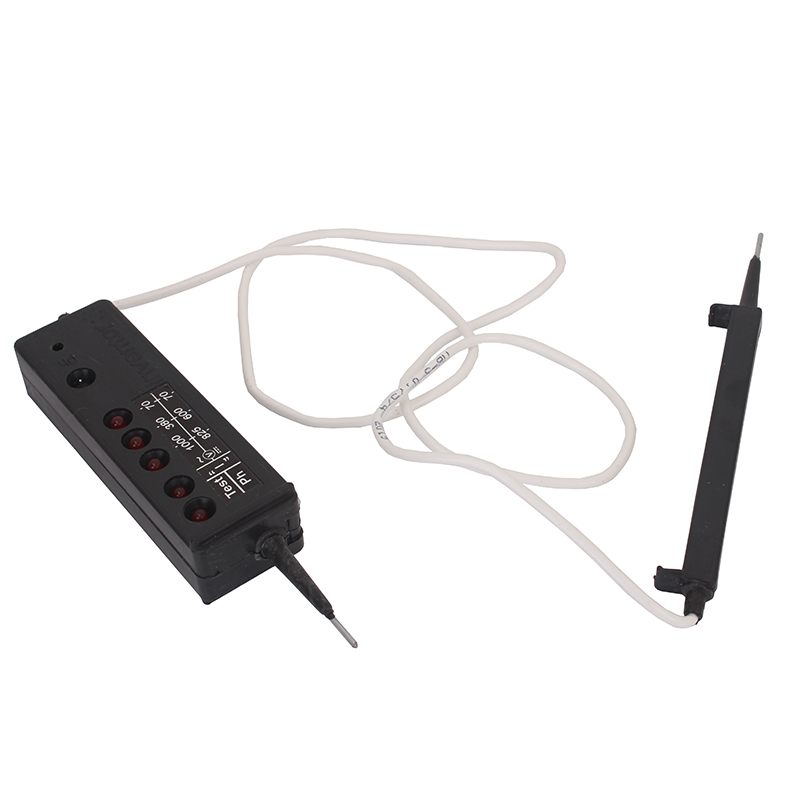

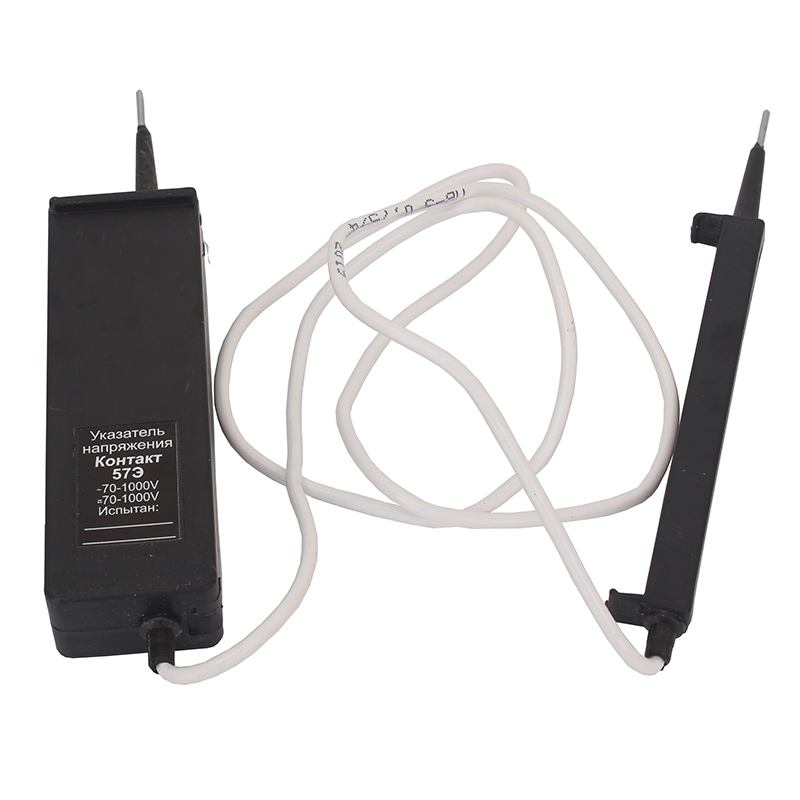

Указатель Контакт-57Э выполнен в виде двух щупов: основного и вспомогательного. Щупы соединены между собой изолированным проводом. На основном щупе расположены 5 индикаторных элементов (светодиодов) красного цвета свечения и штыревой электрод "Ph".

Три светодиода обозначены цифрами 70, 380, 1000В служат для индикации переменного и постоянного напряжения. Род тока определяется при помощи светодиода обозначенного знаком "-". Светодиод "Test/Ph" служит для индикации режимов "прозвонка цепи" и "определение фазы".

Эксплуатация

Эксплуатация указателей Контакт-57Э должна осуществляться в соответствии с требованиями изложенными в «Правилах технической эксплуатации электроустановок потребителей» и «Правилах техники безопасности по эксплуатации электроустановок потребителей» применительно к указателям Напряжения до 500В. «ПТБ при эксплуатации электроустановок. «Правилах применения испытаний средств защиты используемых в электроустановках».Климатические условия условия эксплуатации указателя «У» категории 2 по ГОСТ 15543.

Определение состояния контролируемой цепи осуществляется при первом же кратковременном прикосновении электродами щупов к токоведущим частям электроустановки по комбинации светящихся индикаторных элементов.

Примечание: При работе с постоянным напряжением основной щуп должен быть соединен с «+» источника. Если он подключен к «-» источника горят светодиоды «Test/ph» и «-» и раздается звуковой сигнал, необходимо поменять щупы местами.При работе указателя в режимах «Прозвонка цепей» и «Определение фазы» его необходимо предварительно зарядить от источника переменного или постоянного тока напряжением не менее 220 В (в последнем случае основной щуп должен быть соединен с «+» источника.

Готовность указателя Контакт-57Э к работе в режиме «прозвонка» проверяется путем кратковременного замыкания электродов щупов после зарядки указателя. При этом должен зажечься светодиод Test/ph и раздаться звуковой сигнал.

Для проверки готовности указателя к работе в режиме «определение фазы» необходимо после зарядки указателя прикоснуться пальцем к штыревому электроду «ph», а другой рукой к металлическому электроду основного щупа. При этом должен зажечься светодиод Test/ph и раздается звуковой сигнал.

При определении фазы в цепях переменного тока вспомогательным щупом прикасаются к контролируемой токоведущей части и пальцем дотрагиваются до штыревого электрода «ph». Свечение светодиода «Test/ph» и звуковой сигнал свидетельствуют о наличии фазы.

Технические характеристики
Характеристика Описание
Диапазон контролируемых напряжений переменного тока частотой 40-60 Гц: 70-1000 В
Диапазон контролируемых напряжений постоянного тока: 70-825 В
Звуковая индикация: есть
Время зарядки от сети 220 Вольт 60 сек
Время сохранения работоспособности указателя в режимах "прозвонка" и "определение фазы" после полной зарядки: 24 ч
Максимальное сопротивление внешней цепи, при которой обеспечивается прозвонка: 500 кОм
Время непрерывной индикации в режиме "прозвонка": 5 мин
Электрическая прочность изоляции: 1000 В
Одноминутное испытательное напряжение на щупах: 600 В
Значение тока, протекающего через указатель при напряжении 380V +- 20%: 10мА

В стандартный набор поставки указателя напряжения Контакт-57Э входит:

  • руководство по эксплуатации - 1 экз,
  • упаковка - 1 шт.
