Указатель напряжения Экивольта 35-110К, Экивольта 35-220К, Экивольта 35-330К

No votes yet

Указатели напряжения контактного типа с комбинированной индикацией Экивольта 35-110К, Экивольта 35-220К и Экивольта 35-330К - это ручные штанговые контактные светозвуковые указатели наличия либо отсутствия любого напряжения в испытуемых электроустановках с работой переменного, питающего тока.

Назначение указателей Экивольта 35-110К, Экивольта 35-220К и Экивольта 35-330К

Указатель Экивольта используются при выполнении операций в электроустановках, связанных с необходимостью контактного контроля отсутствия или присутствия напряжения 30÷330 кВ переменного тока 50 Гц. Устройства применяются электротехническим персоналом во время ремонтных работ.

Конструкция указателей

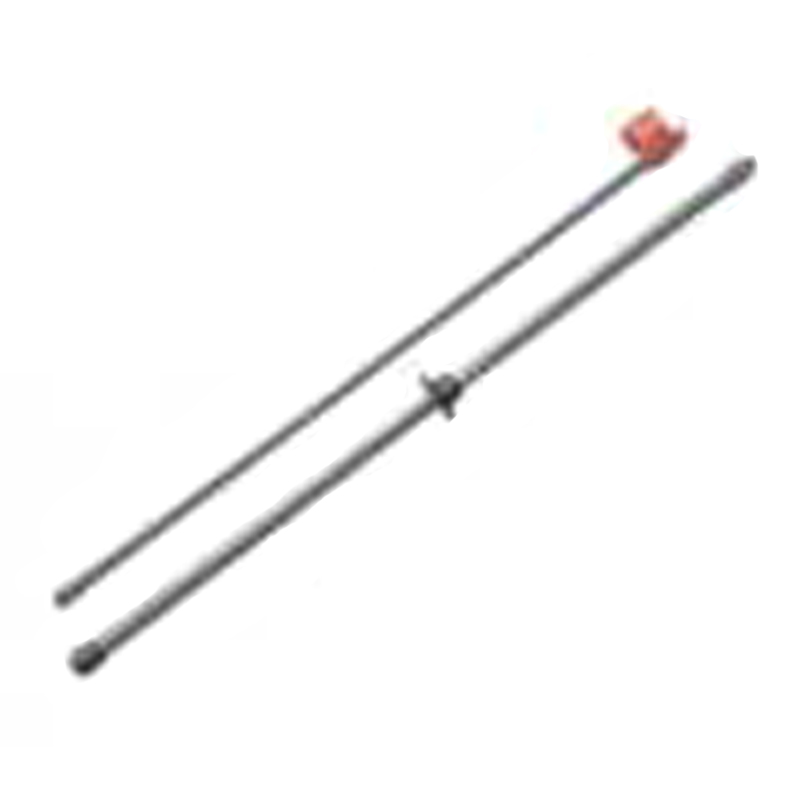

Указатель напряжения данного типа представляют собой наборную штангу из пластика с высокими диэлектрическими свойствами, которая состоит из рабочего отделения, отделения изолЯции и рукоятки. На рабочей части установлены присоединительные контакты и светозвуковой блок сигнализации.

В качестве основного источника используется светодиодный индикатор, а вспомогательного – звуковой капсюль повышенной мощности, работающий без химического источника тока. Для хорошей видимости работающих светодиодов блок сигнализации имеет защитный козырёк, его применение вместе с очень яркими светодиодами даёт хороший результат даже в солнечную погоду.

Модификация указателя

Экивольта 35-110К

Экивольта 35-220К

Экивольта 35-330К

Рабочее напряжение

Размер 110 кВ

Уровень 220 кВ

Значение 330 кВ

Напряжение сигнализации

8750 В

Общая длина штанги указателя

2345 мм

3750 мм

4600 мм

Материал штанги

стеклопластик

Длина рукоятки

800 мм

Сигнализация

импульсная световая (светодиодная), звуковая, частота повторения 1,5 Гц

Масса

1500 грамм

3000 грамм

4000 грамм

Изолирующая штанга сделана с длиной

1560 мм

2700 мм

3500 мм

Число звеньев штанги, считая рукоятку

Два звена

Четыре звена

Пять звеньев
