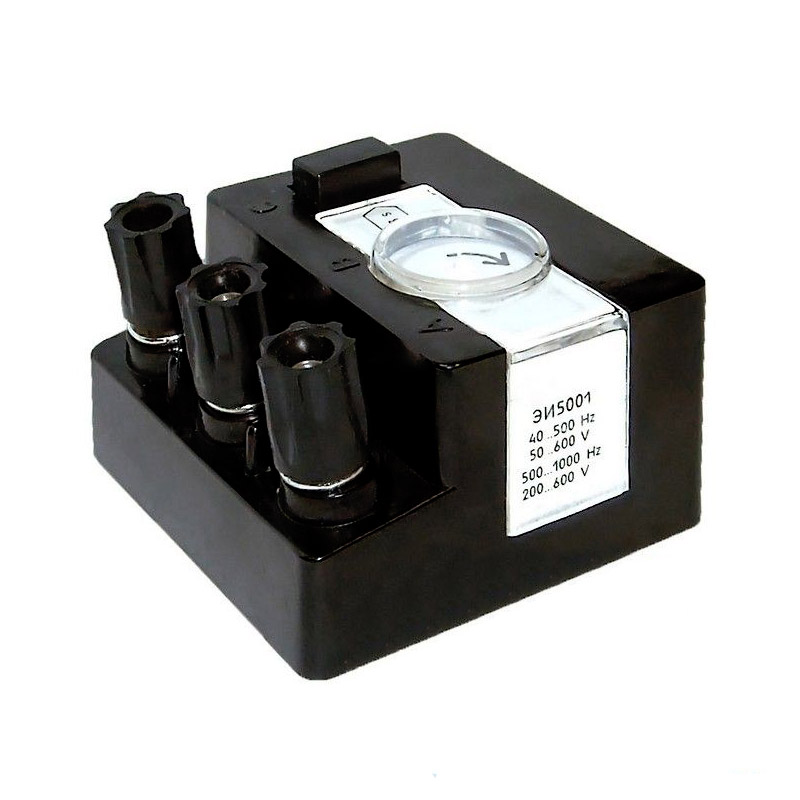

Фазоуказатель ЭИ5001 используется для проверки правильности чередования фаз, работает в любой трехфазной цепи с переменным током.

На данный момент фазоуказатель ЭИ5001 снят с производства. Его прямая и улучшенная замена фазоуказатель А5001.

Описание прибора

Корпус состоит из крышки и пластмассового основания. На его основание устанавливается одна стальная пластина с тремя сердечниками. Сердечники смещены относительно друг друга на 120 градусов. В центре этой пластины располагается ось рабочего механизма и керн, который является главной опорой подпятнику. Подпятник прессуется во втулку рабочего диска, находящегося в роторе.

В фазоуказателе переменного тока ЭИ5001 предусмотрено отверстие для возможности наблюдения за правильностью направления вращения диска. Это отверстие располагается на крышке прибора, там же установлена и кнопка контактодержателя. Если диск ротора вращается в том направлении, которое совпадает со стрелкой, то порядок чередования фаз полностью соответствует обозначениям рабочих зажимов.

Неисправности и их устранение

Если при нажатии кнопки, не происходит вращение диска - это может означать, что в одной из цепей фазоуказателя ЭИ5001 существует обрыв. Обрывы бывают в катушке, выводе к зажимам или переключателе. При возникновении затирания в опорах необходимо прочистить либо заменить сами опоры: керн в паре с подпятником.

В случаях, когда диск начинает крутиться, не после каждого нажатия на специальную кнопку, существует вероятность того, что обгорели контакты. Для устранения этого дефекта, необходимо зачистить все контакты переключателя.

  • Прибор проверяет правильность чередования рабочих фаз, в цепях с тремя фазами. При этом цепь с переменным током, имеет значение напряжения в рабочей цепи от 50 до 600 Вольт. Так же он работает в трехфазных цепях с диапазоном частоты от 40 до 1000 Герц.

Частотный диапазон

Показатель рабочего напряжения

40 - 500 Герц

50 - 600 Вольт

500 - 1000 Герц

200 - 600 Вольт

  • Процесс определения происходит за 3 секунды, при этом интервал включения и выключения не меньше 30 секунд.
  • Мощность, которая потребляется в рабочем процесс можно увидеть в таблице.

Рабочее напряжение, В

Частота во время работы, Гц

Потребляемая мощность, В·А

50

50

2

100

50

7,5

100

500

4

500

50

200

  • Масса прибора составляет 190 грамм.
  • Габариты: 6,5 * 6,5 * 4,5 сантиметра.

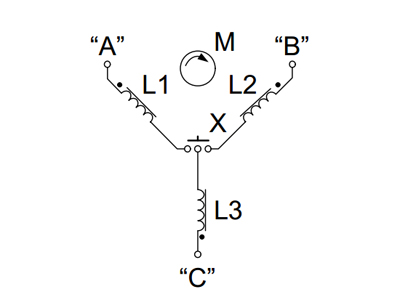

Схема электрическая принципиальная фазоуказателя ЭИ5001

Рис.1 - схема электрическая принципиальная

  • M -ротор;
  • X - контактодержатель;
  • L1, L2, L3 - катушка (провод ПЭВ-1 0,06; W = 7000).

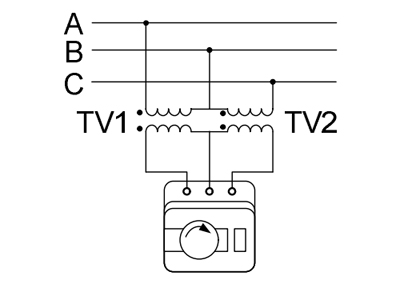

Схема включения фазоуказателя ЭИ5001 через однофазные трансформаторные напряжения

Рис.2 - схема включения фазоуказателя через однофазные трансформаторные напряжения
