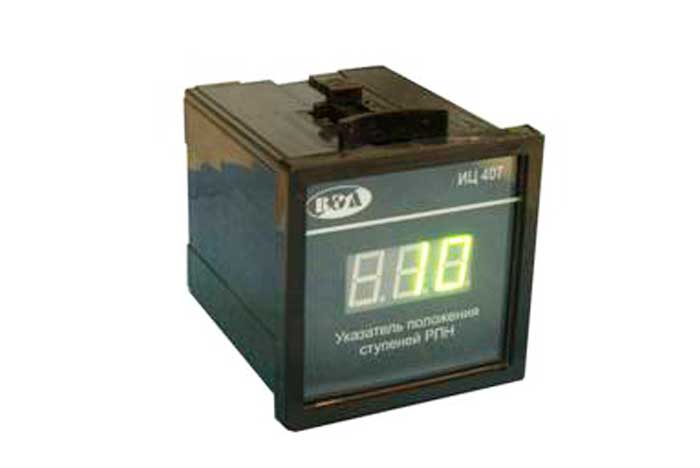

Указатель положения ИЦ407
Описание
Указатель положения ступеней регулятора под нагрузкой (РПН) ИЦ407 предназначен для индикации положения переключателя отпаек силового трансформатора.
Особенности
- Двухразрядная, цифровая индикация положения ступени регулятора.
- Конструктивное исполнение для установки на щит с задним подсоединением подводящих проводов с помощью клеммников.
- ИЦ407 имеет функцию калибровки под конкретный датчик положения переключателя отпаек, что позволяет учесть разброс сопротивлений датчика и подводящих проводов.
- Указатель изготавливается под различное количество ступеней РПН.
Характеристики
| Параметры | Значение |
| Сопротивление датчика положения РПН | 80 Ом |
| Напряжение, подаваемое на датчик положения РПН | 2,5 В |
Диапазон напряжений питания
|
85 ? 265 В 60 ? 350 В |
| Потребляемая мощность | 2 Вт |
| Габаритные размеры | 72х72х97 мм |
| Размер установочного отверстия | 68х68 мм |
| Высота цифр | 14 мм |
| Цвет свечения (по требованию) | красный (зеленый или желтый) |
| Масса ИЦ407 | 200 гр |
Степень защиты
|
IP40 IP20 |
