Указатель фаз Е117

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

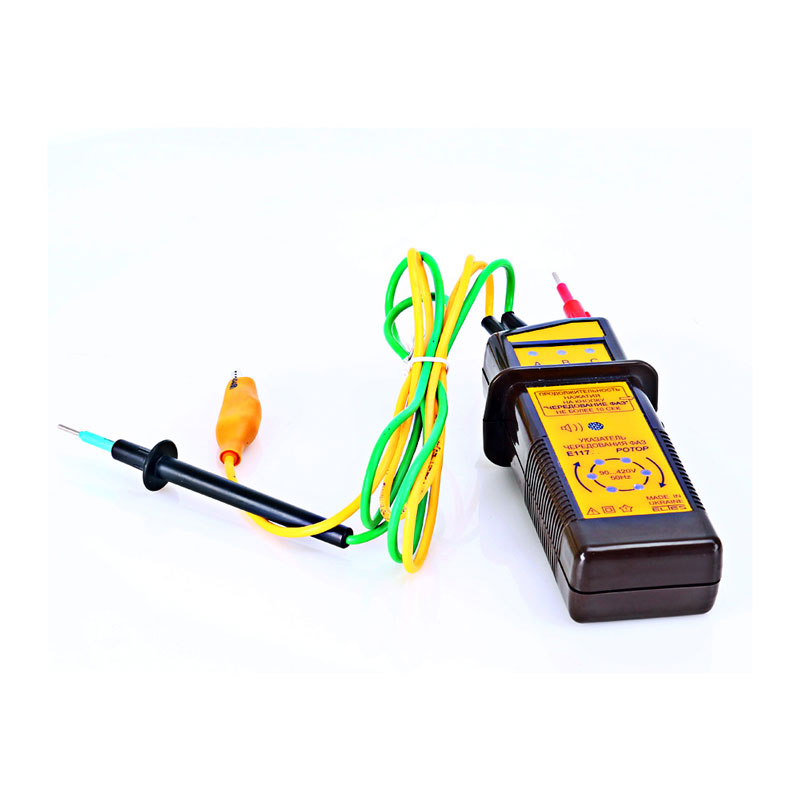

Указатель чередования фаз ("ФАЗА – Н") Е117 – это прибор для определение порядка чередования фаз, а также для индикации наличия напряжения переменного тока частотой (50±1) Гц в диапазонах от 0 до 50 В и 0 до 500 В.

Об оборудовании

Представленный указатель модель Е117 был разработан и изготовлен для установления последовательности чередования фаз в цепях переменного тока характеризующихся трехфазностью с напряжением номинальным в размере 0,38 кВ и частотой в 50 Гц, а также снятия индикации наличия / отсутствия напряжения тока (переменного) в следующих диапазонах: от минимального 0 до 50 вольт и от минимального 0 до максимального 500 В с приблизительной оценкой значения напряжения по индикатору стрелочного типа.

В основном его область применения – это сервисное обслуживание электрических счетчиков и в процессе их монтажа, электрических сетей и различных видов электрических установок.

Принцип действия и конструкция

Указатель применяет фильтры обратной последовательности. При подсоединении к 3-фазной системе начинает светиться светодиод, подключенный к фазе, отстающий от фазы с емкостью.

Электрическая схема указателя помещена в пластмассовый корпус. Один из щупов, обозначенный «С», закреплен на корпусе указателя. Два других щупа, обозначенных «А» и «В» установлены на соединительных проводах. На щупе, обозначенном «А», закреплен зажим типа “крокодил”.

На передней панели указателя расположены два светодиода, указывающие чередование фаз, а также кнопка (без фиксации), для расширения диапазона контролируемого напряжения: в нажатом состоянии включен диапазон от 0 до 50 В, в отжатом – от 0 до 500 В. На боковой поверхности корпуса расположена кнопка «ЧЕРЕДОВАНИЕ ФАЗ».

Преимущества

Прибор работает при любом положении указателя в пространственном положении.
Прибор отвечает всем требованиям по ГОСТу 12.2.091.
Аппарат безошибочно работает в условиях следующих величин температуры воздуха: от -30 градусов Цельсия до +40 градусов Цельсия.
Показывает обратное и прямое чередование фаз.
При фазировке возможно определить разницу напряжений между фазами.
Длительное время подключение к сети.
Гарантия на 18 месяцев с момента начала эксплуатации указателя.

Характеристики

Значения влияющих величин в различных условиях применения представлены в нижеследующей таблице:

Величина, оказывающая влияние	Значение влияющей величины
	в обычных условиях применения		в условиях работы		в условиях транспортировки
	нижняя граница	верхняя граница	нижняя	верхняя	нижняя	верхняя
Т воздуха, °С	15	25	минус 30	40	минус 50	50
Влажность воздуха относительная, в %	30	80	-	80 при 25 °С	-	98 при 35 °С
Давление атмосферное, кПа (миллиметров ртутного столба)	84 (630)	106,7 (800)	84 (630)	106,7 (800)	84 (630)	106,7 (800)

Указатель работает на обеспечение упорядоченности чередования фаз в цепях переменного тока, называемых трехфазными, при отметках напряжения от min100 вольт до max 400 вольт.
При верном чередовании фаз, соответствующем отметкам на корпусе, и включенной кнопке, именуемой «ЧЕРЕДОВАНИЕ ФАЗ», обязан светиться светодиод, обозначаемый символом « » (по час. стрелке). В условиях противоположного чередования фаз и включенной кнопке, называемой «ЧЕРЕДОВАНИЕ ФАЗ», обязан засветиться светодиод « » (против час. стрелки).
Указатель работает на обеспечение определения присутствия напряжения тока (переменного) при помощи вмонтированного вольтметра в следующих диапазонах: от минимального 0 до 50 В и от 0 до максимального 500 В.
В режиме индикации через указатель протекает ток, значение которого не более 10 мА.
Указатель потребляет 30 мА переменного тока во время установления порядка чередования фаз.
Напряжение на щупах (испытательное) «В» и «С» составляет 600 В.
Размер (габариты) – 210 мм х 90 мм х 45 мм.
Вес указателя – не больше 0,25 кг.
Аппарат прослужит не меньше 10 лет.
