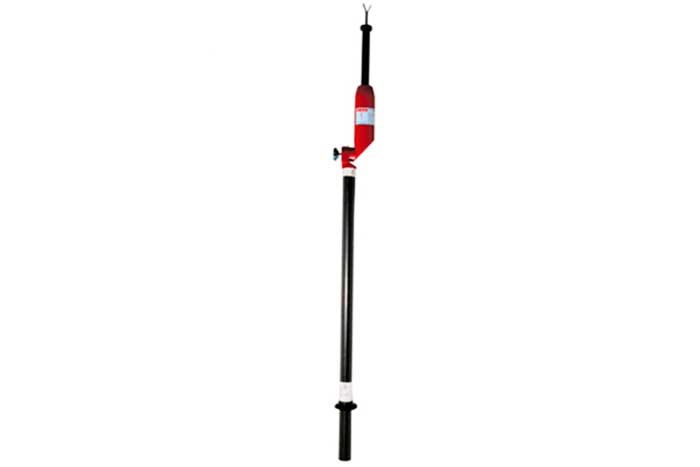

Указатель УВНУ 10 СЗ-ИП-КОМБИ

No votes yet

Указатели высокого напряжения УВНУ 10 СЗ-ИП-КОМБИ является сверхзвуковым указатель высокого напряжения и может осуществлять контактную и безконтактную работу.

Модификации

УВНУ 10 СЗ-ИП-КОМБИ-К.

Устройство и принцип действия

Контроль за работой указателя УВНУ 10 СЗ-ИП-КОМБИ производит микропроцессор, вначале проверяется наличие напряжения на контактной части устройства, а при его отсутствии — уровень электромагнитного поля промышленной частоты.

Бесконтактная часть индицирует наличие напряжения световым сигналом (ярко-красный светодиод) и звуковым сигналом частотой 1-2 Гц и автоматически выключается при появлении напряжения на контактной части. При выявлении напряжения контактным способом срабатывают два светодиода и звуковой сигнал частотой 4-5 Гц.

Устройство имеет систему самопроверки, а также функцию включения и выключения бесконтактной части. При отсутствии напряжения указатель через 30 секунд переходит в энергосберегающий режим, что существенно продлевает ресурс элементов питания.

УВНУ 10 СЗ-ИП-КОМБИ-К оснащено дополнительными светодиодами, показывающими степень разрядки источника питания.

Технические характеристики
Параметр Значение
Диапазон рабочего напряжения, кВ от 6 до 10
Напряжение индикации указателя, кВ, не более 1,5
Частота, Гц 50(60)
Минимальная дальность срабатывания бесконтактного сигнализатора, кВ/м 10
Питание 6 (2 элемента CR2032)
Громкость звукового сигнала, дБ, не менее: 70
Длина рукоятки, мм 120
Длина изолирующей части, мм, не менее 340
Общая длина изделия, мм 680
Габаритные размеры, мм 860х80х110
Масса, кг 0,75

Эксплуатация

Оптимальными условиями для использования указателя являются:

  • температура окружающей среды от -15 до +40°С,
  • относительная влажность воздуха 80% при +25°С.
