Указатель Е-119.1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Указатель напряжения Е-119.1 (0,38 кВ) – это это прибор для проведения измерений в цепях постоянного и электрического тока с напряжением до 380 В.

Об оборудовании

Представленный прибор, именуемый как указатель напряжения Е119.1 был разработан и изготовлен для определения наличия/отсутствия тока в электроцепях с напряжением в 0,38 кВ; определения исправности и неповрежденного состояния электрической цепи; диагностики полярности тока (постоянного); контроля нахождения в рабочем состоянии полупроводниковых диодов и транзисторов.

 В основном аппараты данного типа применяют во время монтажа электроустановок и при их обслуживании, в быту и в обслуживании электрических сетей. В условиях плохой освещённости есть возможность подсветки исследуемого объекта.

Преимущества

  1. Прибор изготовлен в соответствии со всеми требованиями по безопасности: ДСТУ ГОСТ № 12.2.091, ГОСТ № 20493, ГОСТ Р № 52319.
  2. Поддержание заряда для работы не меньше 24 часов.
  3. Отсутствие сменного источника для питания прибора.
  4. Прибор работает при любом положении указателя в пространственном положении.
  5. Аппарат безошибочно работает в условиях следующих величин температуры воздуха: от -25 градусов Цельсия до +40 градусов Цельсия.
  6. Индикатор фазного провода.
  7. Подсвечивание объекта.
  8. Прозвонка для проверки сохранности цепи.
  9. Подзарядка вмонтированного источника питания от электрической цепи в 220В длится не больше чем 600 секунд.
  10. Гарантия распространяется на 2 года с момента начала эксплуатации указателя.

Характеристики

  • Значения влияющих величин в различных условиях применения представлены в нижеследующей таблице:

Величина, оказывающая влияние

Значение влияющей величины

в обычных условиях применения

в условиях работы

Нижняя граница

Верхняя граница

Нижняя граница

Верхняя граница

Т воздуха, °С

15

25

минус

25

40

Влажность воздуха относительная, в %

30

80

-

90

 при 25 °С

Давление атмосферное, кПа (миллиметров ртутного столба)

84

(630)

106,7

(800)

84

(630)

106,7

(800)



  • Указатель определяет наличия или отсутствие наличия напряжения любого вида тока в диапазоне 24-127-220-380В и с приблизительной оценкой размера напряжения благодаря светодиодам.
  • Диагностирует целостность электрической цепи от минимального 0 до максимального 100 кОм благодаря световому и звуковому оповещению.
  • Ток, протекающий сквозь указатель при включенном режиме индикации напряжения при наивысшем значении напряжения в 420 В, не больше 10 мА.
  • Ток, протекающий сквозь индикатор во время зарядки вмонтированного источника питания от сети под напряжением в 220В, 50 Гц не больше 10 мА. Длительность зарядки – не больше 10 мин.
  • Время беспрерывной работы звукового, световой сигнализации от одной зарядки составляет не менее 12 мин., время непрерывной подсветки составляет не менее 5 мин.
  • Время сохранения заряда составляет не менее 24 час.
  • В течение 1й минуты прибор подвергается влиянию испытательного напряжения, которое равно 504 В.

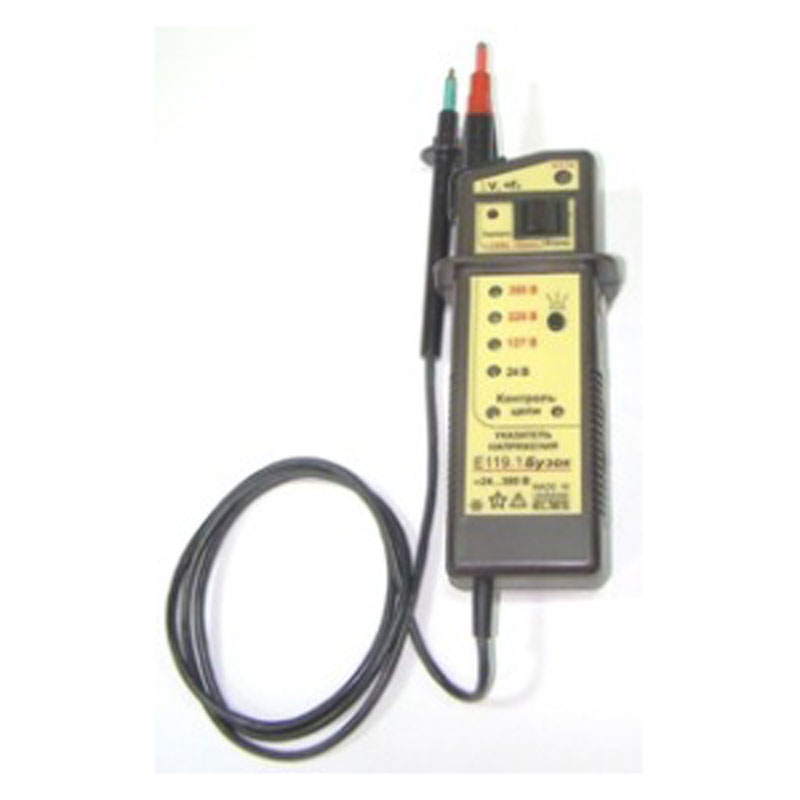

  •   Электрическая схема указателя помещена в пластмассовый корпус. Один из щупов (основной) совмещен с корпусом указателя. На передней панели указателя расположены: индикатор фазного провода «Фаза», переключатель «Зарядка-Измер.», светодиод «Зарядка», кнопка подсветки « », светодиоды индикатора 24В-127В-220В-380В, светодиод «Контроль цепи». На боковой поверхности расположен контакт (сенсор), используемый при определении фазного провода.
  • Указатель может выдержать падение с высоты 1,5м на бетонный пол.
  • Габаритные размеры указателя - 240 мм х 70 мм х 45 мм.
  • Вес – не больше 0,25 кг.
  • Срок службы указателя составляет не менее 5 лет.

Комплектация

  • непосредственно указатель напряжения Е119.1 – 1 штука;
  • паспорт указателя Е119.1 – 1 штука;
  • чехол указателя Е119.1 – 1 штука.
