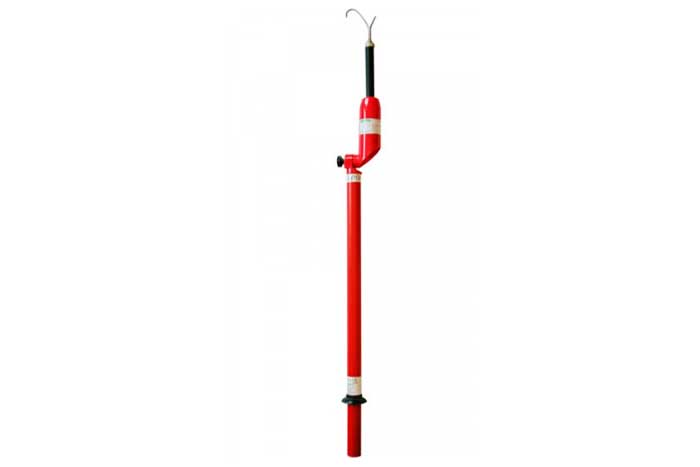

Указатели УВНУ-10 СЗ ИП, УВНУ-10 СЗ ИП-К

No votes yet

Указатель напряжения УВНУ-10 СЗ ИП предназначены для проверки наличия напряжения в электроустановках постоянного и переменного тока от 6 до 10 кВ частотой 50 или 60 Гц.

Модификации

УВНУ-10 СЗ ИП-К - оснащён дополнительным светодиодом, показывающим степень разрядки источника питания.

Принцип действия

Основан на срабатывании светозвукового устройства при протекании ёмкостного тока.

В рабочей части указателей встроено устройство проверки их исправности.

Технические характеристики
Параметр Значение
Диапазон рабочего напряжения, кВ от 6 до 10
Напряжение индикации, кВ, не более 1,5
Громкость звукового сигнала, дБ, не менее 70
Длина рукоятки, мм 120
Длина изолирующей части, мм, не менее 340
Общая длина изделия, мм 720
Питание общая длина изделия, мм
Габаритные размеры, мм 680х80х110
Масса, кг 0,55

Эксплуатация

Оптимальными условями для использования указателей напряжения УВНУ-10 СЗ ИП, УВНУ-10 СЗ ИП-К являются:

  • температура окружающей среды от -40 до +45оС,
  • относительная влажность воздуха 80% при +25оС.
