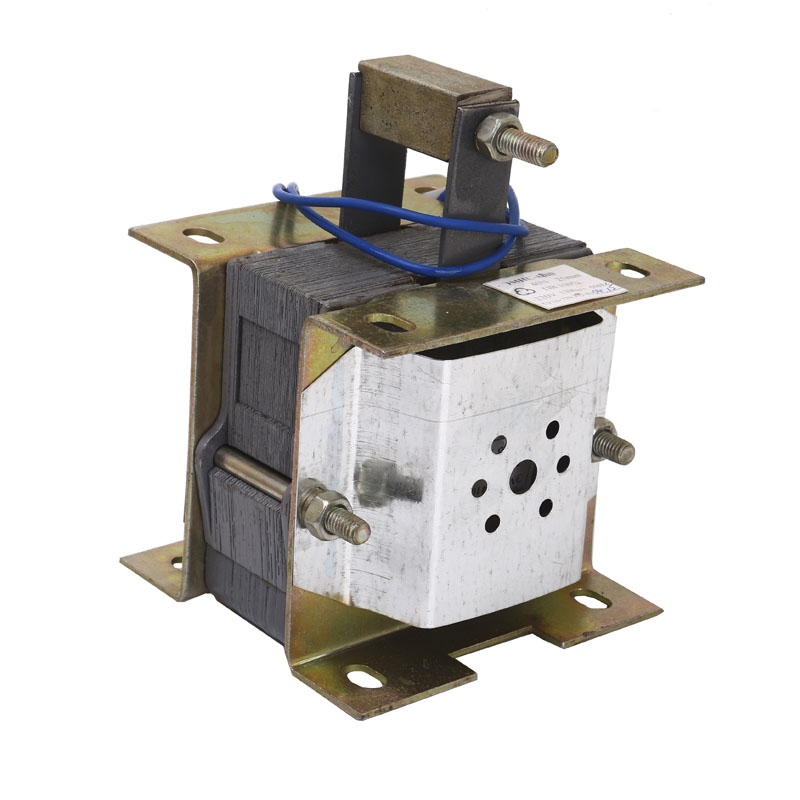

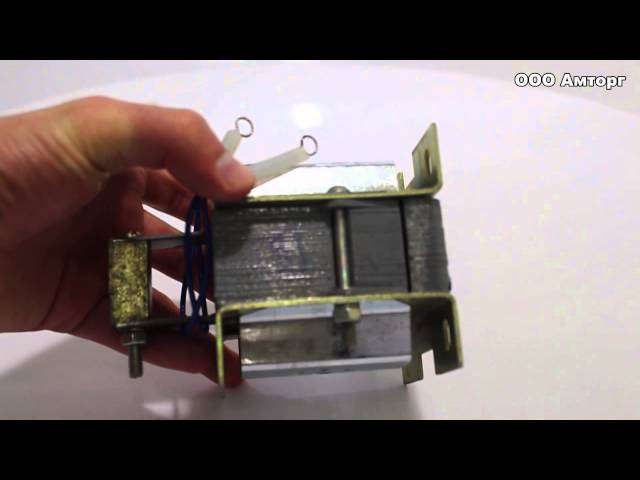

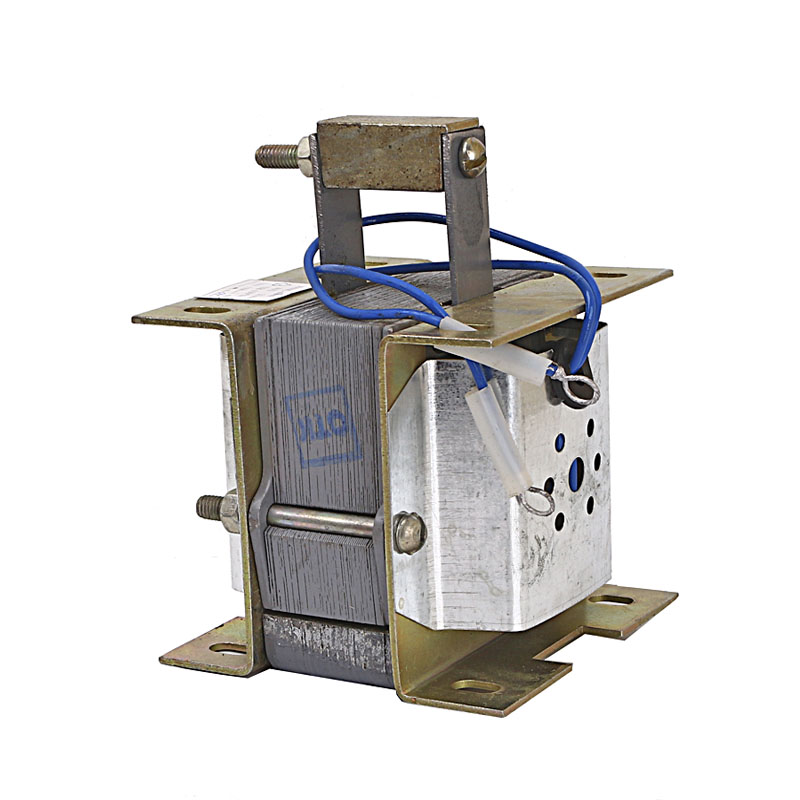

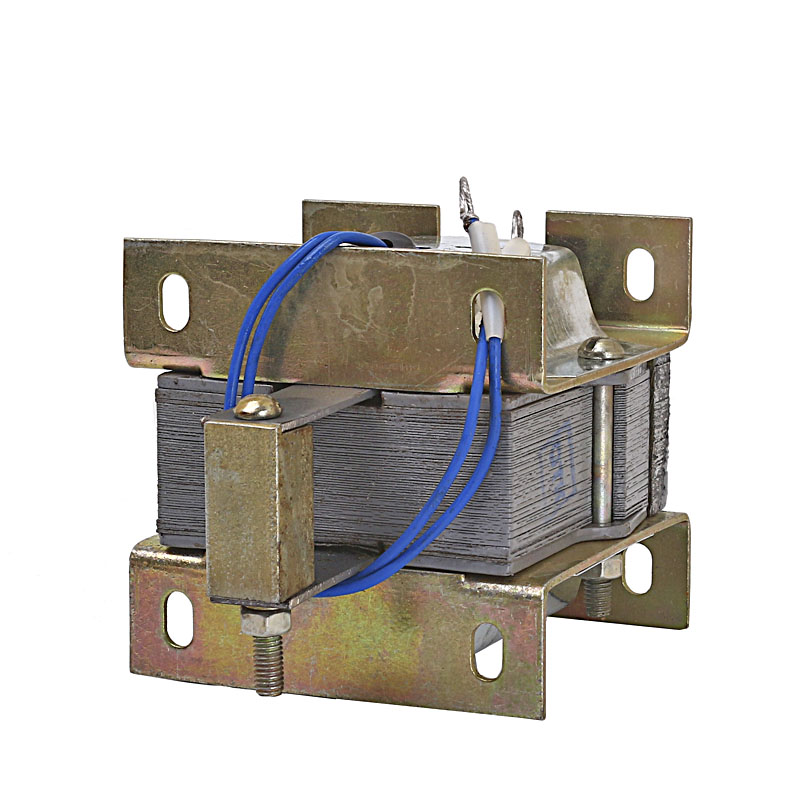

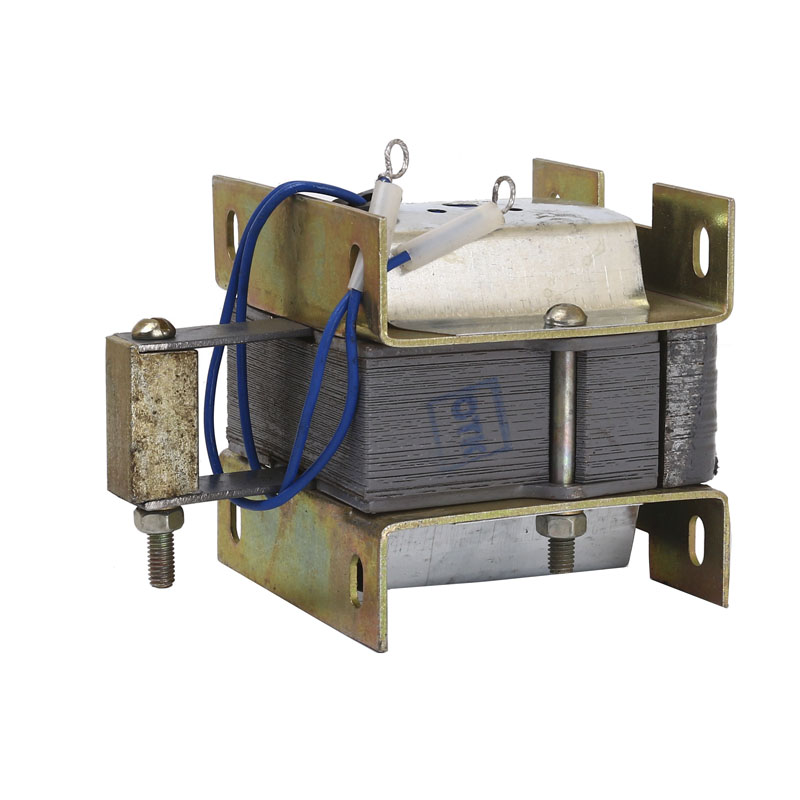

Электромагнит ЭМИС 4200

Магнит ЭМИС-4200 по своей линейке представляет собой электромагнитный прибор, устанавливаемый в разных системах с дистанционным управлением для работы исполнительных механизмов (пневматическое, электромеханической и гидравлическое) разных типов промышленного оборудования. Модели электромагнитных устройств серии ЭМИС-4200 были разработаны производителем для замены электромагнитных систем серии МИС. Новые устройства имеют не только одинаковые габаритные размеры, но и схожи между собой по конструкционным параметрам. Конструкция, которую имеет ЭМИС Модификация данного устройства выталкивающего типа. К основным узлам, которые позволяют выполнять основные функции электромагнита относятся:

  • якорь движущийся;
  • ярмо неподвижное;
  • катушка, которая генерирует магнитный поток.

Движущийся якорь и неподвижное ярмо изготовлены из специальной электротехнической стали. В рабочей катушке при появлении тока происходит возбуждение магнитного потока, при этом движущийся якорь выталкивается, в результате чего происходит работа основных узлов исполнительного механизма. Модель «магнит ЭМИС 4200» устанавливается в силовых электроцепях при напряжении в пределах от 24 - 220 В с частотой 60 Гц.

Условия эксплуатации

Электромагниты данной модификации можно использовать в среде без агрессивных примесей, на взрывобезопасных объектах, а также в помещениях, в которых нельзя повредить металлические детали магнитного устройства и нарушить его изоляцию. Рабочая температура окружающей среды может варьироваться в пределах -45°С…+40°С. Климатическое исполнения – УХЛ4. Высота над уровнем моря составляет не более 2000 метров.

Обозначение при заказе

Устройства данного модельного ряда имеют такие обозначения ЭМИС Х1Х2Х3Х4:

  • Где ЭМИС – означает название модели;
  • Х1 – габариты устройства;
  • Х2- метод воздействия на исполнительный механизм;
  • 1 – втягивающий механизм;
  • 2 – выталкивающий механизм;
  • Х3 – означает режим работы по режиму включения (ПВ), 0 – ПВ100 или 40%, 1 – ПВ15%;
  • Х4 – означает степенью защиты прибора (0 – IP20, 1 – IP00).
