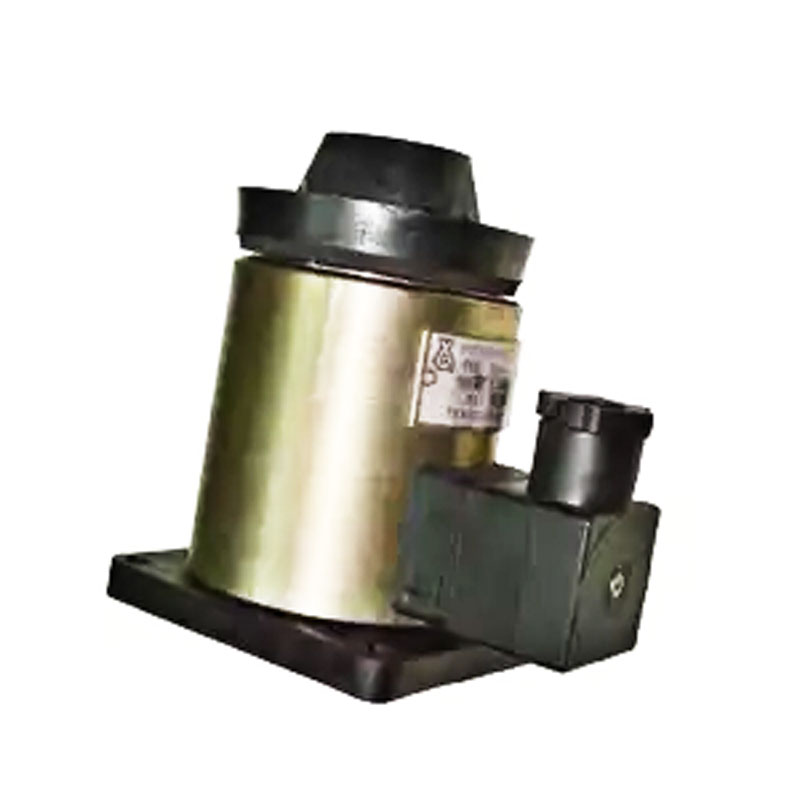

Электромагнит ЭМГ-12

Электромагнит ЭМГ-12 является электромагнитной системой постоянного тока, используемой в различных гидрораспределительных системах. Предложенный магнит применяется для управления узлами гидравлической системы, а также другими гидравлическими устройствами, устанавливаемыми на станках и установках и отличающихся величиной условного прохода в 10 мм.

Предложенный тип магнита по своим свойствам является аналогом магнитных систем ПЭ 10, ЭМ 25 или ЭМЛ 1203.

Исполнение магнита ЭМГ

Электромагнит ЭМГ-12 отличается использованием «сухого» якоря. Это означает, что конструкционно полость ЭМГ-магнита не соединена с полостью гидрораспределительного узла.

Магнитная катушка отличается высоким уровнем изоляционной стойкости и защищается при помощи металлического кожуха. Конструкционные элементы, выполненные из металла, отличаются повышенной защитой от воздействия внешней среды. Это исключает возникновение коррозии и позволяет эксплуатировать магнит максимально долго.

Токопровод магнита ЭМГ-12 может выполняться с гибкими выводами или с электрическим соединителем. Степень защиты от проникновения влаги и пыли составляет IP65.

Условия работы

Устройства этого типа имеют два климатических исполнения Т2 и УХЛ. Это предусматривает возможным эксплуатацию магнита при температурах внешней среды от -400С до +500С. Рабочее место, где будет использоваться магнит, может располагаться не выше 2000 метров над уровнем моря.

Среда рабочей зоны не должна быть взрывоопасной и иметь в своем составе токопроводящую пыль и примеси газов и паров, которые могут снизить электрическую прочность изоляционного материала магнита. Степень защиты оболочки магнита равна IP 44 или IP 54, соответственно для двух климатических исполнений.

Рабочее положение магнита может быть либо вертикальным, либо горизонтальным. Допускается небольшое отклонение в размере не больше 50.

Значение интервала продолжительности включения ПВ:

40% или 100%

Величина условного прохода:

1.0 см

Значение напряжения питания:

от 12 В до 110 В

Показатель тяговой силы:

90 Н или 140 Н

Величина номинального якорного хода:

3,5 мм

Значение полного хода якоря:

7,5 мм

Значение потребляемой магнитом мощности:

40 Вт или 115 Вт

Срабатывание магнита, время:

0,2 с или 0,18 с

Временной показатель возврата магнитной системы:

0,15 с или 0,12 с

Вес электромагнита:

1,7 кг
