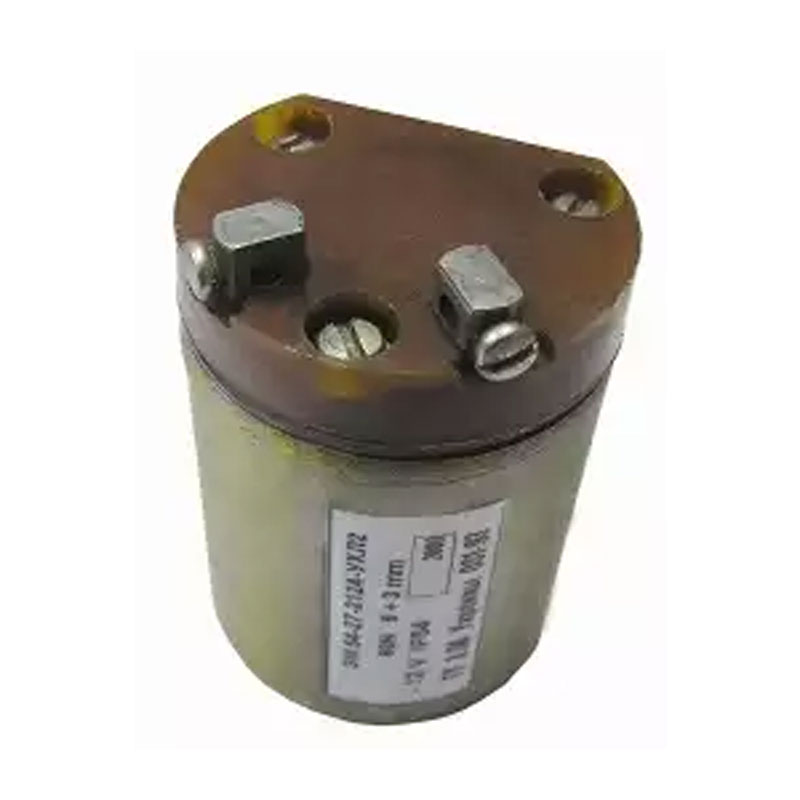

Электромагнит ЭМГ-54

No votes yet
Категория:

Электромагнит ЭМГ-54 – эл.магнитные устройства постоянного тока, разработанные для управления клапанными системами различного назначения. Относятся к категории неремонтируемого низковольтного электрооборудования. Устройства данного типа имеют простую конструкцию, не содержат драгоценных металлов и не требуют частого обслуживания. Выпускаются в двух вариантах климатического исполнения: тип Т – допускается воздействие на устройство соляного тумана; тип УХЛ – допускается воздействие на устройство росы или инея.

Назначение магнитов ЭМГ-54

Электромагнит ЭМГ-54 выпускаются в двух вариантах исполнения. Электромагнит ЭМГ-54-25 предназначен преимущественно для эксплуатации в качестве механизма управления пневмо- и гидроклапанами различных агрегатов и узлов автомобильного транспорта. Электромагнит ЭМГ-54-27 используется для управления приводами включения гидромеханических передач. Также допускается использование данной модели и для управления пневмо- и гидроклапанами узлов и агрегатов автомобильного транспорта, в том числе автобусов.

Устройство и работа

Устройство выполнено в форм-факторе металлического монокорпуса цилиндрической формы, предохраняющего катушку и якорь. Подача питания осуществляется через клеммное соединение. При подаче питания формируется магнитное поле, создающее тяговое усилие эл.магнита, перемещающее якорь в сторону опорного фланца. Возвращение якоря в первоначальное местоположение происходит пружинным механизмом при отключении питания устройства. Эл.магниты типа ЭМГ могут монтироваться в любом положении.

Марка эл.магнита

ЭМГ-54-25

ЭМГ-54-27

Рабочее положение устройства в пространстве

Любое

Тип исполнения

Монокорпус

Номин. напряжение (Нном) питания, В

24,0

27,0

12,0

13,5

Номин. ток, А

1,2

2,0

Мощность потребл., не более, Вт

30,0

Длина хода якоря рабочая (Хр), мм

От 3,0 до 0,12

Длина хода якоря полная, мм

6,0±1,0

Тяговое усилие, при Нном и Хр, не менее, Н

при нагретом состоянии

35

40

при холодном состоянии

55

60

Тяговое усилие, при 0,9Нном и Хр, не менее, Н

при нагретом состоянии

28

32

при холодном состоянии

44

48

Время втягивания якоря, сек.

0,10

Время возврата якоря, сек.

0,075

Допустимая температура в среде работы, 0С

От -50 до +55

От -50 до +70

Допустимая влажность рабочей среды, %

До 95

Габариты, мм

Высота

83

диаметр корпуса

50

монтажный диаметр

36

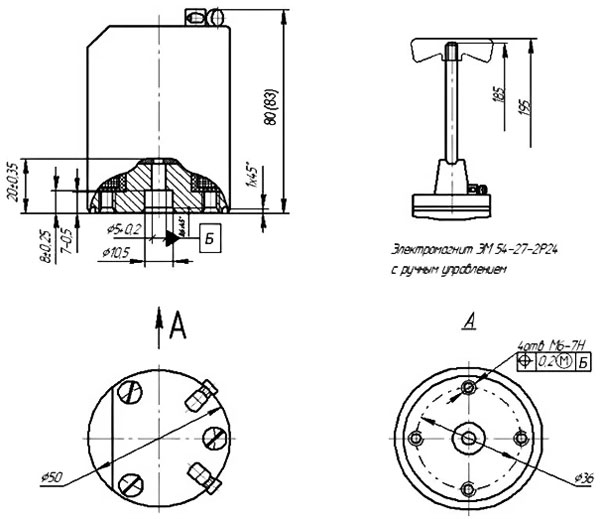

Схема габаритов магнитов ЭМГ-54

Схема размеров магнитов
