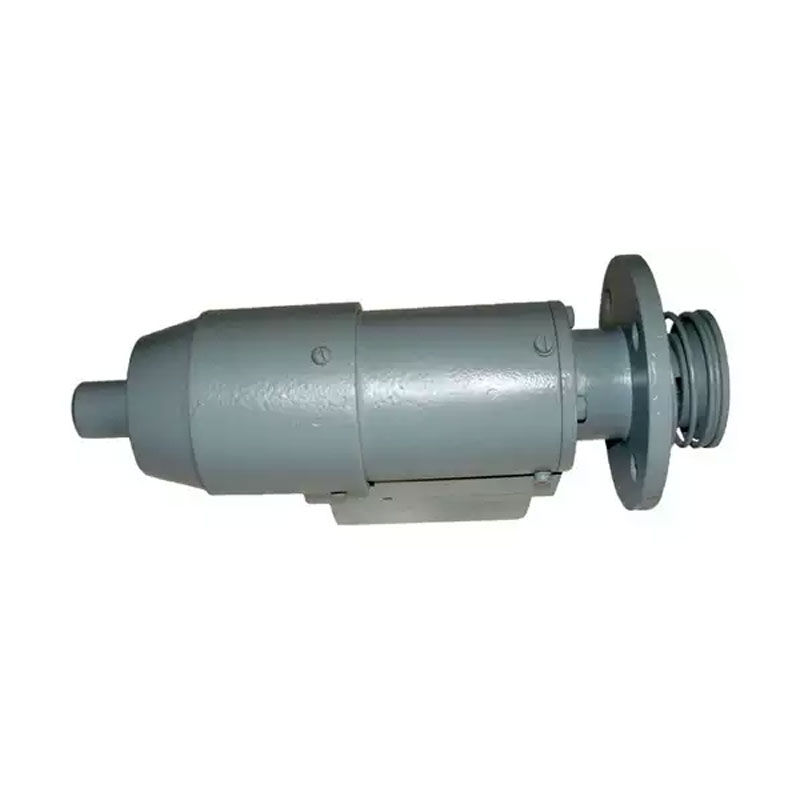

Электромагнит ЭМВ 11-37 (тянущий)

Электромагнит ЭМВ 11-37 – электромагнитное устройство тянущего типа с повторно-кратковременным режимом работы, оснащенное электромеханической защелкой. Данная модель по своим функциональным возможностям идентична эл.магниту типа ЭМ 38-37. Устройство предназначено для эксплуатации в невзрывоопасной среде, лишенной токопроводящей пыли, а также ионизированных газов, вызывающих снижение электрической прочности изоляционных материалов в случае конденсации влаги. Эл.магниты типа ЭМВ 11-37 выполнены в защищенном корпусе и имеют два варианта климатического исполнения: тип Т – допускается воздействие на устройство соляного тумана; тип УХЛ – допускается воздействие на устройство росы или инея.

Назначение ЭМВ 11-37

Электромагниты данной серии созданы для эксплуатации в качестве составной части систем автоматического или дистанционного управления потоками воздуха, воды и пара в различных трубопроводах. Допускается совместная работа устройства с клапанами любых типов, в том числе и СВВ.

Устройство и работа

Наше оборудование выпускаются в форм-факторе металлического монокорпуса цилиндрической формы с закрепленным на корпусе электрическим блоком питания и управления, а также круглым крепежным фланцем со стороны основания. При подаче питания магнитным полем катушки создается тяговое усилие, перемещающее якорь к опорному фланцу. Возврат якоря в исходное положение осуществляется внешним пружинным механизмом сразу после отключения питания.

Марка эл.магнита

ЭМВ 11-37

Рабочее положение устройства в пространстве

Вертикальное/горизонтальное. Допустимо отклонение не более 50.

Тип исполнения

Металлический корпус

Принцип работы

Тянущий, с электромеханической защелкой

Режим работы

Повторно-кратковременный с ПВ=5%

Параметры питания:

Постоянный ток

110/220 В

Переменный ток

220   ̴240 В / 50 Гц

Потреб. мощность, не более, Вт

эл. магнитной защелки

310

силового магнита

600

Расстояние хода якоря, мм, максимум

16,0

Тяговое усилие:

Н

7,0

Кгс

0,71

Время втягивания якоря, сек.

0,50

Максимальное число срабатываний, не более, в час

120

Допустимая температура рабочей среды, 0С

От -40 до +50

Максимальная (эксплуатационная) высота над уровнем моря, м

2000,0

Степень защиты корпуса

IP44/IP54

Габариты, мм

Высота

340

ширина (габаритная)

160

диаметр корпуса

120

монтажный диаметр

90,0±1,0

Масса, кг

7,2
