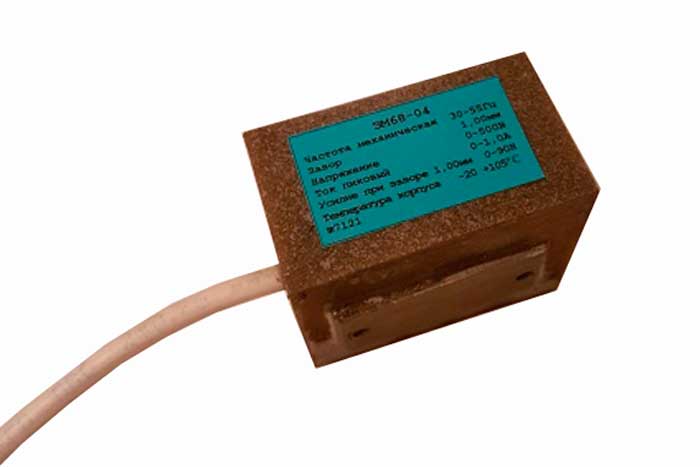

Вибромагнит ЭМ-68 предназначен для использования в виброоборудовании различного назначения.
Технические характеристики
| Характеристики, параметры |
ЭМ68-04 |
ЭМ68-05 |
ЭМ68-08 |
ЭМ68-08 (ЭМК-2) |
ЭМ68-10 |
| Номинальное напряжение питания, В (однополупериодный выпрямленный ток) |
220 |
220 |
220 |
220 |
220 |
| Частота питающей сети, Гц |
50 |
50 |
50 |
50 |
50 |
| Относительная продолжительность вкл., % |
100 |
100 |
100 |
100 |
100 |
| Пиковое значение тягового усилия в статическом режиме, нагретом состоянии и номинальном рабочем зазоре, Н |
90 |
120 |
300 |
350 |
600 |
| Максимальная потребляемая мощность в рабочем режиме, ВА |
45 |
60 |
200 |
230 |
390 |
| Рекомендуемая жесткость пружин, Н/мм |
370 |
500 |
850 |
900 |
1300 |
| Масса колеблющихся частей с учетом полезного груза, кг |
3,1 |
4,5 |
8,0 |
8,0 |
12 |
| Масса магнитопровода, кг |
1,5 |
2,0 |
2,5 |
2,5 |
3,0 |
| Масса якоря, кг |
0,3 |
0,5 |
0,8 |
0,8 |
1,0 |
Габаритные и присоединительные размеры
| Обозначение типоисполнения |
Размеры, мм |
Масса, Кг |
| А |
А1 |
D |
L |
L1 |
B |
B1 |
H1 |
H2 |
h |
| ЭМ 68-03 |
30 |
45 |
m5-7h |
62 |
67 |
24,5 |
58 |
49 |
11,5 |
8±0,18 |
1,3 |
| ЭМ 68-04 |
30 |
45 |
m5-7h |
62 |
67 |
25,5 |
64 |
49 |
11,5 |
8±0,18 |
1,8 |
| ЭМ 68-05 |
32 |
50 |
m5-7h |
70 |
75 |
29,5 |
66 |
59 |
12,0 |
8±0,18 |
2,5 |
| ЭМ68-06 |
40 |
60 |
- |
87 |
- |
35,5 |
78…100 |
- |
- |
- |
2,5 |
| ЭМ68-07 |
40 |
60 |
- |
87 |
- |
48,5 |
92…100 |
- |
- |
- |
3,0 |
| ЭМ68-08 |
70 |
70 |
- |
105 |
- |
51,0 |
92…100 |
- |
- |
- |
3,0 |
