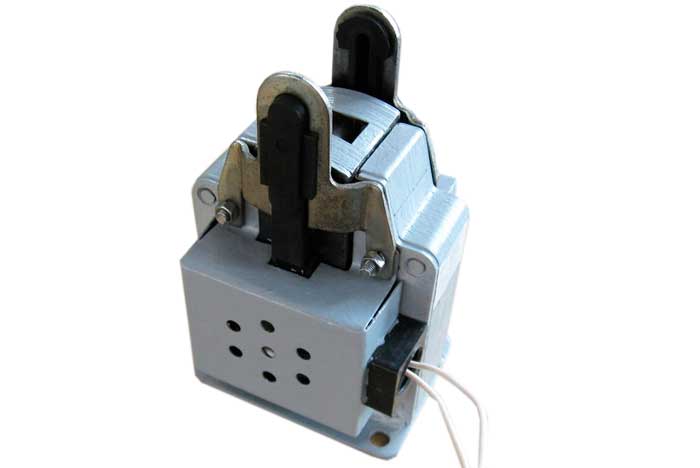

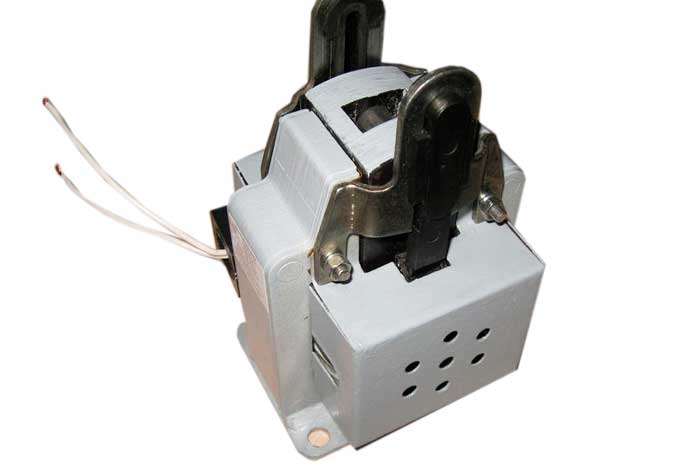

Электромагнит ЭМ 44-37-1141
Серия:
Описание
Электромагнит ЭМ 44-37-1141 предназначены для применения в качестве комплектующих изделий для дистанционного управления исполнительными механизмами различного промышленного назначения для эксплуатации в стационарном состоянии.
Конструктивное исполнение
ЭМ 44-37-1141 являются электромагнитами тянущего действия однофазный относительной продолжительности включения.
Устройство состоит из двух каркасных катушек (обмотка медной проволокой), направляющих, скоб, штока, защитных скоб, ярма и якоря.
| Параметр | Значение |
| Номинальный ход якоря, мм | 30 |
| Относит. продолжительность включения, ПВ % | 40 |
| Номинальное тяговое усилие, Н | 120 |
| Частота включений, вкл/час | 600 |
| Время сбрасывания, сек | 0.28 |
| Время возвращения, сек | 0.2 |
| Ном. акт. мощность, Вт | 100 |
| Габаритные размеры, мм | 104х104х165 |
| Присоединительные размеры, мм | 84х62 |
| Масса, кг | 4,0 |
