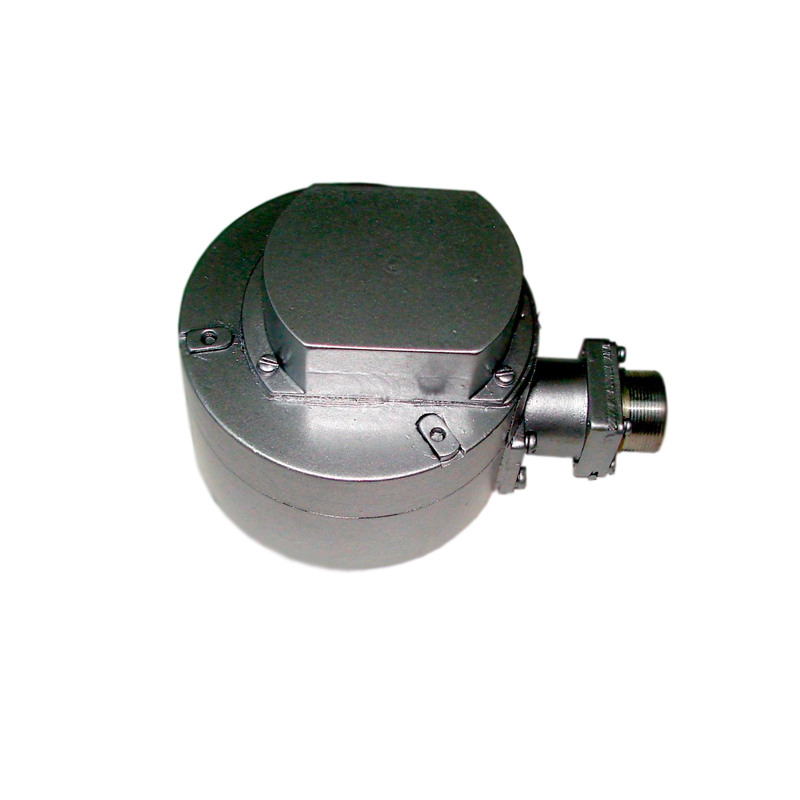

Электромагнит ЭМ 46

Average: 10 (1 vote)
Категория:

Электромагнит ЭМ 46 применяются в системах автоматики осевого перемещения: выключателях фрикционов, гидросистемах и системах пневмоавтоматики, топливных насосах.

Эксплуатация

Электромагниты ЭМ 46 сохраняют свои параметры после воздействия на них электромагнитного импульса с характеристиками:

  • вертикальная составляющая напряженности электрического поля 60 кВ/м;
  • напряженность магнитного поля 270 А/м.

Электромагнит устойчив к воздействию: паров дизельного топлива Л, З, А ГОСТ 305-82; керосина марок ТС-1, Т2 ГОСТ 10227-86; охлаждающих жидкостей ОЖ40 и ОЖ65 ГОСТ 159-72; аэрозолей масел М16ИХПЗ ГОСТ 25770-83, М8В2С ТУ 38.401595-86; РЧС (вода - 1 л, углекислый аммоний - 100 г, двуххромовокислый калий (хромпик) - 5-10 г). Предельная концентрация указанных веществ должна соответствовать ГОСТ 12.1.005-76. Электромагнит устойчив к воздействию синусоидальной вибрации на одной из частот, находящихся в диапазоне 20-30 Гц, при ускорении 19,6 м·с-2 (2g).

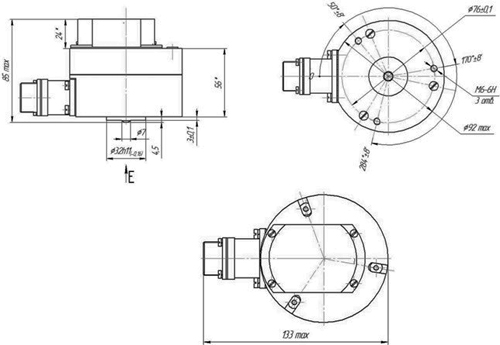

Рис.1. Габаритные, присоединительные и установочные размеры электромагнитов ЭМ 46
Рис.1. Габаритные, присоединительные и установочные размеры электромагнитов ЭМ 46

Технические характеристики
Наименование параметра Значение
Рабочее напряжение питания, В 22,5-28,5
Номинальный ход, мм 6,5
Тяговое усилие, Н, не менее: 245
Собственное время срабатывания, с, не более 0,04
Масса не более, кг 3,6
Режим работы продолжительный
Климатическое исполнение УХЛ
