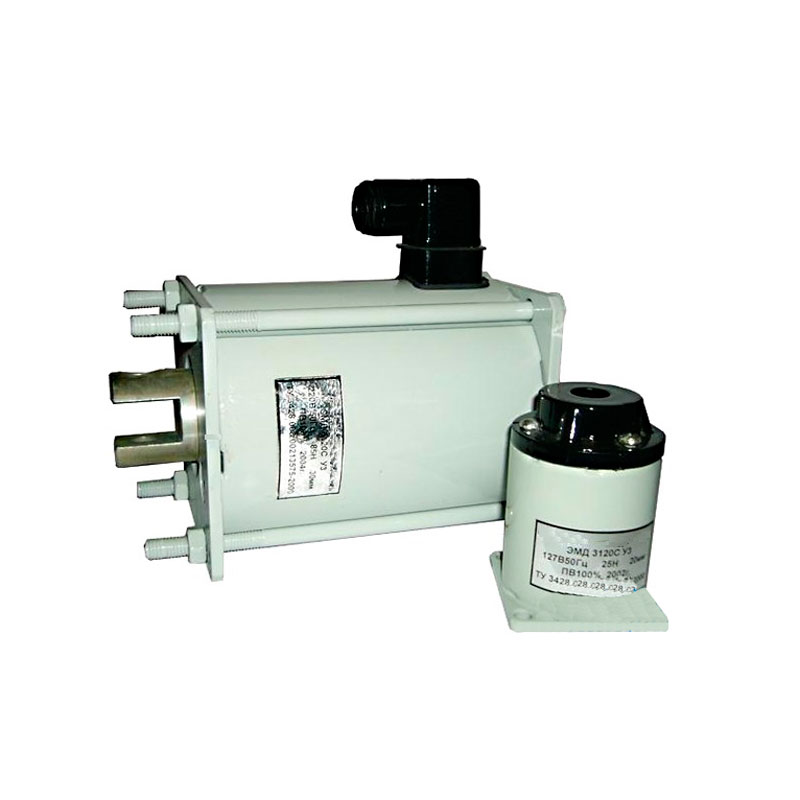

Электромагнит ЭМД-2212С

Голосов: 1
Документация:
Паспорт(354.25 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Электромагнит ЭМД-2212С предназначен для применения в качестве привода для дистанционного управления различными механизмами, рабочие органы которых требуют возвратно-поступательного перемещения.

Характеристики

Параметры Значения
Номинальный ход якоря, мм 20
Номинальное тяговое усилие, N 27
Относительная продолжительность вкл., ПВ,% 40
Число циклов в час, ц/ч. 600
Потребляемая мощность, Вт 72

Габаритные размеры

Тип Размеры, мм
А А1 В В1 Д Д1 Д2 Д3 Д4 Д5 С Н Н1 Н2 Н3 Н4 Н5
ЭМД-2212С 54 56 70 73 7 6 14 62 6,5 33 110 95 6 16 5 8 105

* Электромагнита ЭМД 2 изготавливается также во взрывозащищённом исполнении.

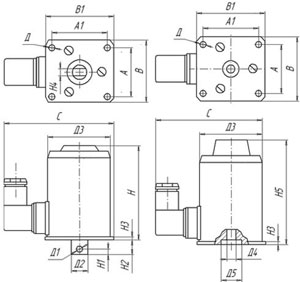

Рис.1. Схема электромагнита
Рис.1. Схема электромагнита
