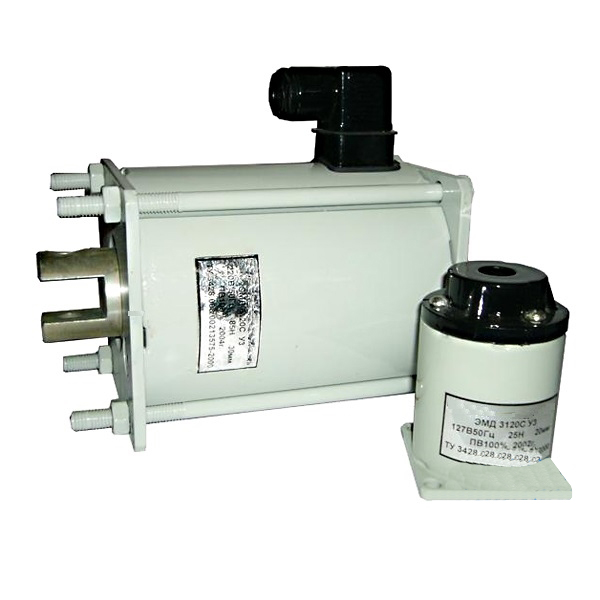

Электромагнит ЭМД-0222С УХЛ4

Документация:
Паспорт(1.05 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Электромагнит ЭМД-0222С УХЛ4 предназначен для применения в качестве привода для дистанционного управления различными механизмами, рабочие органы которых требуют возвратно-поступательного перемещения.

Особенности

Отличительной особенностью электромагнитов серии ЭМД является полнее отсутствие пускового тока и повышенная степень защиты.

Электромагнит ЭМД 2 изготавливается во взрывозащищённом исполнении.

Маркировка взрывозащиты IExmIIT3Xпо ГОСТ Р51330.0 - 99 и ГОСТ Р 51330.17 - 99.

Электромагниты ЭМД рассчитаны для включения в сеть постоянного или переменного тока стандартных и редко применяемых напряжений.

Выводы катушки выполняются через электрический соединитель типа СЭ11-19.

Климатическое исполнение У3, Т3, УХЛ4 по ГОСТ 15150.

Степень защиты обычного исполнения IР30, взрывозащищённого IP67 по ГОСТ 14255.

Условное обозначение

ЭМД 1 1 1 1 С УХЛ4

ЭМД - Обозначение серии электромагнита

1 - Цифра. Условное обозначение габарита электромагнита: 1; 2; 3; 4; 5; 6.

1 - Цифра. Условное обозначение исполнения по способу воздействия на исполнительный механизм: 1 - тянущее исполнение; 2 - толкающее исполнение

1 - Цифра. Условное обозначение рода тока: 1 - постоянный; 2 - переменный.

1 - Цифра. Условное обозначение режима работы (относительной продолжительности включения, %): 0 - ПВ100%; 1 – ПВ15%; 2 – ПВ40%.

С - Буква. Условное обозначение исполнения выводов катушки: М - гибким выводом; С - соединителем электрическим СЭ11-19; П - соединителем электрическим 2РМГ.

УХЛ4 - Буквы и цифра. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150: У3; Т3; УХЛ4. Цифры.

Условное обозначение исполнения по присоединительным размерам электромагнита:

  • 33 - присоединительные размеры электромагнитов серии ЭМ 33;
  • без цифр - стандартные присоединительные размеры согласно чертежа.

Буквы. Условное обозначение взрывозащищённого исполнения для ЭМД 2:

  • Вз - взрывозащищённое исполнения;
  • без буквы - общепромышленное исполнение

Характеристики

Характеристики
Параметры Значение
Номинальный ход якоря, мм 10
Номинальное тяговое усилие, N 15
Относительная продолжительность вкл., ПВ,% 40
Число циклов в час, ц/ч. 1200
Потребляемая мощность, Вт 40
