Электромагнит ЭМД-1220С
Описание
Электромагнит ЭМД-1220С применяется в качестве привода для дистанционного управления различными механизмами, рабочие органы которых требуют возвратно-поступательного перемещения.
Характеристики
| Параметры | Значения |
| Номинальный ход якоря, мм | 15 |
| Номинальное тяговое усилие, N | 15 |
| Относительная продолжительность вкл., ПВ,% | 100 |
| Число циклов в час, ц/ч. | 2400 |
| Потребляемая мощность, Вт | 35 |
| Тип | Размеры, мм | ||||||||||||||||
| А | А1 | В | В1 | Д | Д1 | Д2 | Д3 | Д4 | Д5 | С | Н | Н1 | Н2 | Н3 | Н4 | Н5 | |
| ЭМД-1220С | 46 | 51 | 58 | 63 | 5,5 | 4 | 14 | 54 | 6,5 | 16 | 97 | 87 | 6 | 16 | 5 | 8 | 95 |

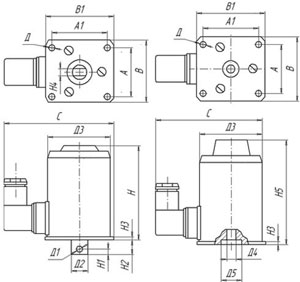

Рис.1. Схема электромагнита
