Электромагнит ЭМД-1212С

Голосов: 1
Документация:
Паспорт(354.24 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Электромагнит ЭМД-1212С предназначен для применения в качестве привода для дистанционного управления различными механизмами, рабочие органы которых требуют возвратно-поступательного перемещения.

Характеристики

Параметры Значения
Номинальный ход якоря, мм 15
Номинальное тяговое усилие, N 22
Относительная продолжительность вкл., ПВ,% 40
Число циклов в час, ц/ч. 1200
Потребляемая мощность, Вт 56
Габаритные размеры
Тип Размеры, мм
А А1 В В1 Д Д1 Д2 Д3 Д4 Д5 С Н Н1 Н2 Н3 Н4 Н5
ЭМД-1212С 46 51 58 63 5,5 4 14 54 6,5 16 97 87 6 16 5 8 95

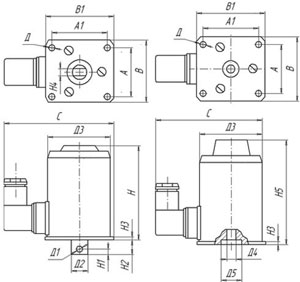

Рис.1. Схема электромагнита
Рис.1. Схема электромагнита
