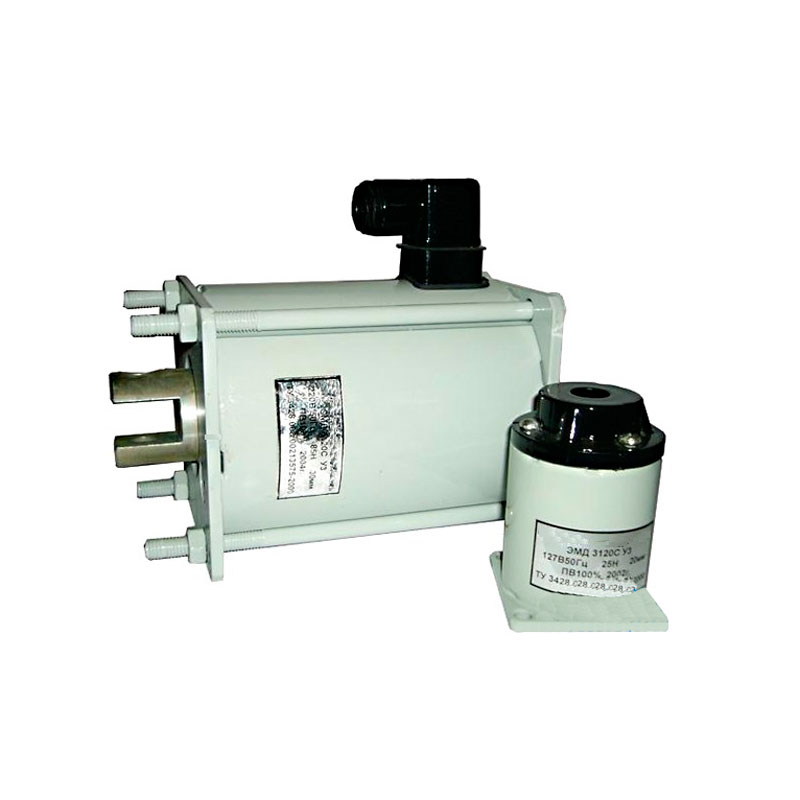

Электромагнит ЭМД-2220С
Описание
Электромагнит ЭМД-2220С предназначен для применения в качестве привода для дистанционного управления различными механизмами, рабочие органы которых требуют возвратно-поступательного перемещения.
Характеристики
| Параметры | Значения |
| Номинальный ход якоря, мм | 20 |
| Номинальное тяговое усилие, N | 18 |
| Относительная продолжительность вкл., ПВ,% | 100 |
| Число циклов в час, ц/ч. | 1200 |
| Потребляемая мощность, Вт | 45 |
| Тип | Размеры, мм | ||||||||||||||||
| А | А1 | В | В1 | Д | Д1 | Д2 | Д3 | Д4 | Д5 | С | Н | Н1 | Н2 | Н3 | Н4 | Н5 | |
| ЭМД-2220С | 54 | 56 | 70 | 73 | 7 | 6 | 14 | 62 | 6,5 | 33 | 110 | 95 | 6 | 16 | 5 | 8 | 105 |
* Электромагнита ЭМД 2 изготавливается также во взрывозащищённом исполнении.

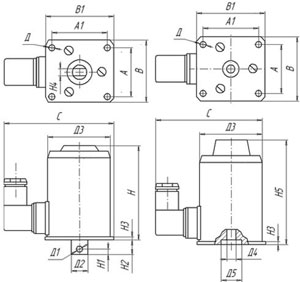

Рис.1. Схема электромагнита
