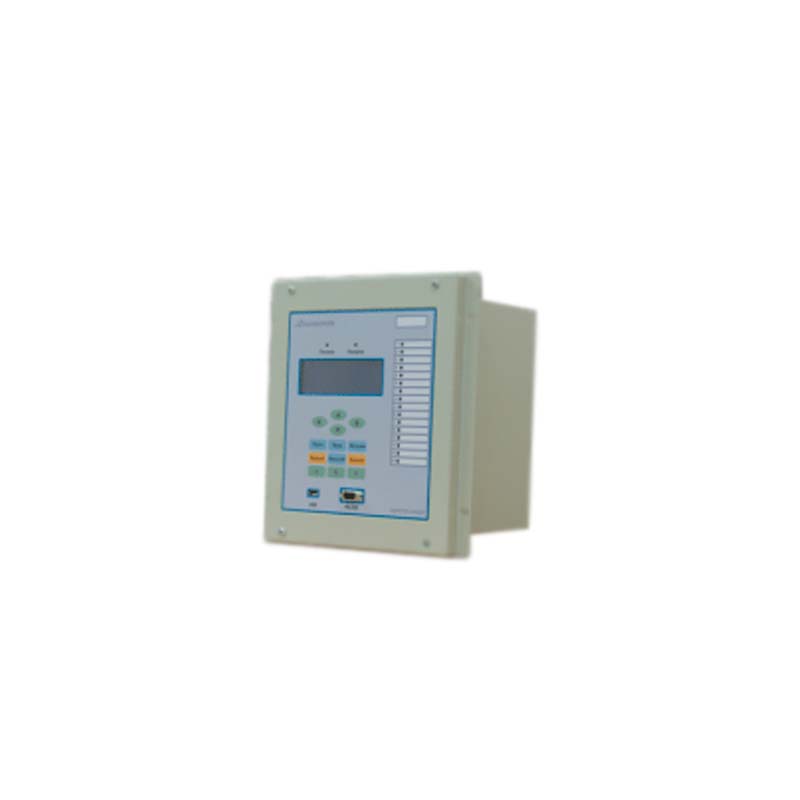

Дифференциальная защита шин 35 кВ (SH02)

Дифференциальная защита шин 35 кВ (SH02) позволяет быстро отреагировать на неполадки в системе энергоснабжения и обеспечить стабильную работу:

• трансформаторов и подстанций;
• генераторов и дизель-генераторов;
• воздушных линий и кабелей;
• асинхронных и синхронных двигателей;
• ошиновки и шин.

Функциональные возможности

Дифференциальная защита шин 35 кВ (SH02) обеспечивает следующие функциональные возможности:

• выполнение функций защит, автоматики и управления;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор характеристик защит, количество ступеней защиты, уточнение того или иного метода фиксации и комбинации входных сигналов и т.д. при санкционированном доступе) программным способом;
• местный ввод, хранение и отображение основной и резервных групп уставок защит и автоматики;
• местный и дистанционный ввод, хранение и отображение эксплуатационных параметров;
• отображение текущих электрических параметров защищаемого объекта;
• регистрацию, хранение аварийных аналоговых электрических параметров защищаемого объекта 8 последних аварий и до 385 событий с автоматическим обновлением информации, а также регистрацию текущих электрических параметров ("Осциллографирование");
• фиксацию токов и напряжений короткого замыкания;
• технический учет количества потребленной и генерируемой электроэнергии по присоединению;
• контроль исправности выключателя (при наличии функции);
• непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
• блокировку всех дискретных выходов при неисправности изделия для исключения ложных срабатываний;
• светодиодную индикацию неисправности по результатам оперативного контроля работоспособности ПМ РЗА;
• светодиодную индикацию наличия напряжения на выходе ВИП ПМ РЗА;
• конфигурирование светодиодной индикации по результатам выполнения функций защиты, автоматики, управления ВВ, по наличию входных, выходных сигналов ПМ РЗА;
• прием дискретных сигналов управления и блокировок, выдачу команд управления, сигнализации работы защит;
• конфигурирование входных и выходных дискретных сигналов;
• двухсторонний обмен информацией с АСУ или инструментальной ПЭВМ по стандартным последовательным каналам связи (RS-485, RS-232, USB, Ethernet);
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости к перенапряжениям, возникающим во вторичных цепях распредустройства;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения помехозащищенности.
