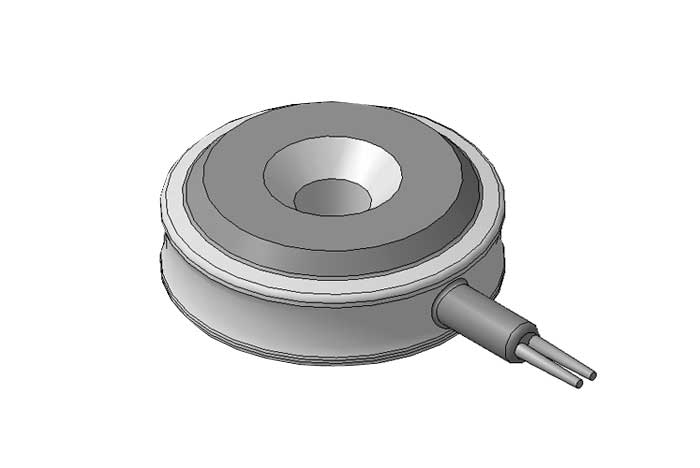

Датчик PPS-117

Average: 10 (1 vote)

Датчик PPS-117 предназначен для измерения квазистатических сжимающих усилий.

Область применения

Датчик силы широко используется для измерения опорных усилий, ударных нагрузок в ходовой части транспортных средств, в прессах и т.

Принцип действия

Датчик размещается в силовом потоке. Чувствительный элемент датчика является преобразователем, формирующим электрический сигнал, пропорциональный величине усилия.

Чувствительный элемент датчика PPS-117 изготовлен методом диффузионной сварки, электрические характеристики которого дополнительно термостабилизированы.

Технические характеристики
Параметры Значение
Номинальное усилие (Fном), кН 5000
Коэффициент преобразования пКл/Н 200...400
Измерение усилий сжатие
Допускаемая перегрузка от (Fном), % 50
Погрешность измерения, % 5
Время измерения с погрешностью 5%, с ≤30
Емкость, пФ 800...1200
Сопротивление между корпусом и сигнальным контактом в разъеме , Ом ≥109
Рабочий диапазон температур, С -30 .. 120
Пьезочувствительный элемент изгибный ЦТС-Ст3
Маса PPS-117, г ≤120
Габаритные размеры, мм 45х18

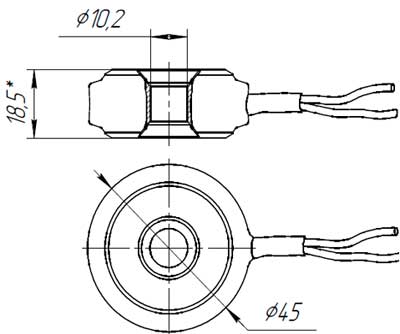

Габаритные размеры датчика PPS-117

Габаритные размеры датчика PPS-117
