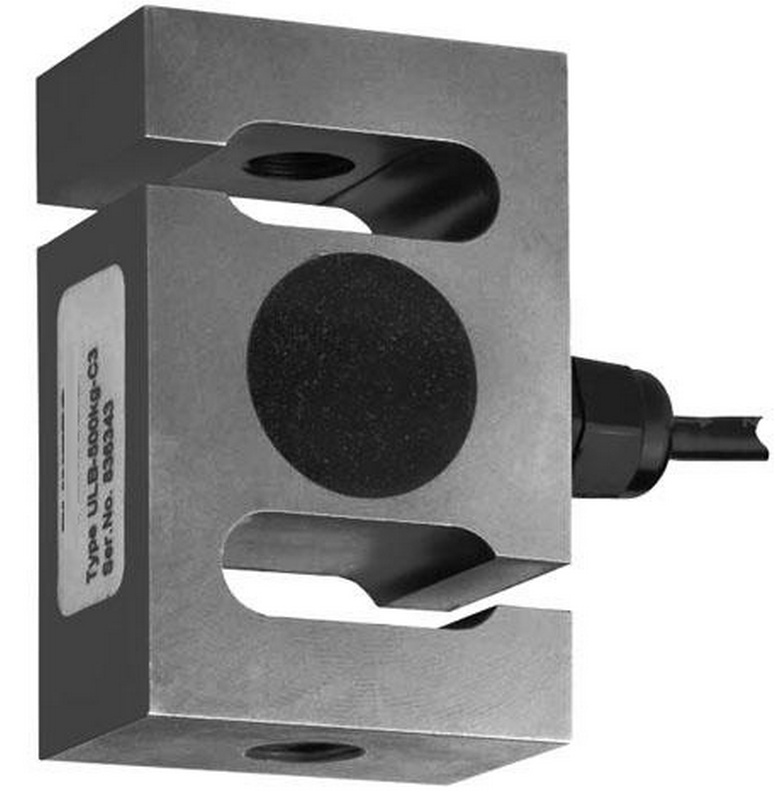

Тензометрический датчик на растяжение/сжатие ULB
Описание
Тензометрический датчик на растяжение/сжатие ULB S-образного типа основан на преобразовании деформации вдоль площадок главных напряжений упругого элемента в электрический сигнал.
Датчики применяются как комплектующие изделия в весоизмерительных (силоизмерительных) и весодозирующих системах, весах III (среднего) класса точности по ГОСТ 29329 и PM МОЗМ №76.
Особенности
Тензорезисторы, элементы нормирования и термокомпесанции соединены по мостовой схеме Уитстона.
Рекомендуется использовать комплексно с шарнирными проушинами.
Преимущества
- Материал конструкции: нержавеющая сталь;
- Пылевлагозащищенность IP 67;
- Высокое входное сопротивление.
| Параметры | Значение | |
| Наибольший предел измерений (НПИ), кг | 50/100/200/500/1000/2000/3000/5000 | |
| Категория точности по документации изготовителя | C1 | С3 |
| Число поверочных интервалов, n | 1000 | 3000 |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0±0,1% | |
| Комбинированная погрешность, % РКП | ±0,03 | ±0,02 |
| Рабочий температурный диапазон, С | -20...+65 (по документации изготовителя) | |
| Температурная компенсация, С | -10...+40 | |
| Входное сопротивление, Ом | 380±10 | |
| Входное сопротивление, Ом | 1100±50,0 | |
| Выходное сопротивление, Ом | 1000±2,0 | |
| Сопротивление изоляции, ГОм | 5 | |
| Диапазон напряжения питания, В | 5…15 | |
| Допустимая перегрузка, %НПИ | 200 | |
| Перегрузка разрушающая, %НПИ | 300 | |
| Материал корпуса датчика | нерж. сталь 1.4548 | |
| Кабель экранированный, количество жил / длина | 4+1(экранная)/ 3м | |
| Класс защиты по ГОСТ 14254-96 | IP 67 | |
