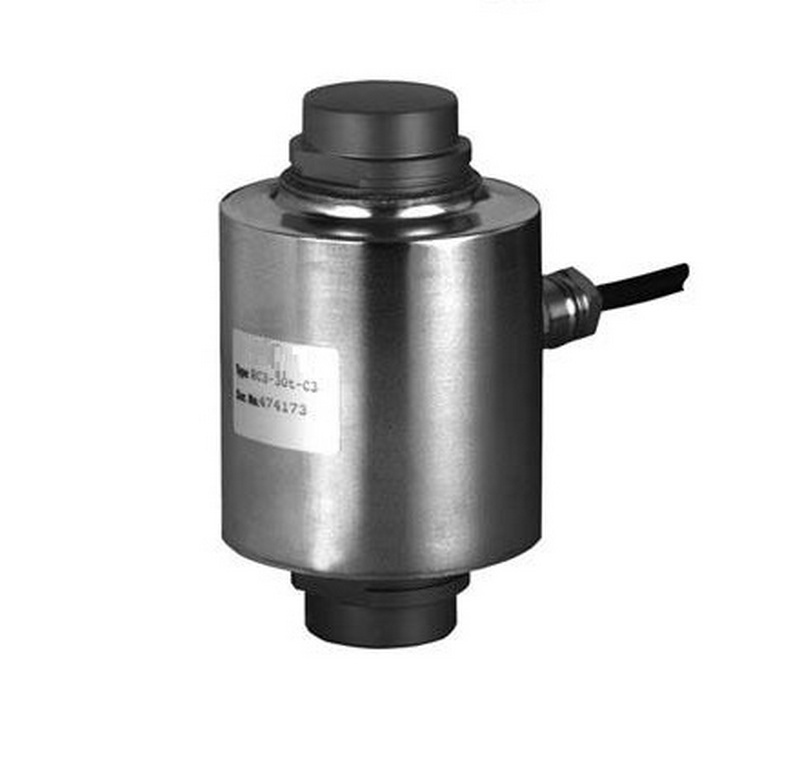

Тензометрический датчик сжатия RC3D

Average: 9 (1 vote)

Тензометрический датчик сжатия RC3D с интегрированным блоком АЦП обладает всеми преимуществами традиционного аналогового датчика и дополнительно позволяет реализовать следующее:

  • независимую настройку и калибровкукаждого датчика;
  • быструю диагностику возможных сбоев;
  • непосредственное подключение к ПК/ПЛК;
  • увеличить линию связи до 1200 м.

Особенности

Ориентирован на высокоточное взвешивание в платформенных, автомобильных, вагонных весах III (среднего) класса точности.

Преимущества

  • Высокое качество изготовления: тотальный заводской контроль сварочных швов с помощью закачивания внутрь корпуса газовой смеси и последующего детектирования утечек;
  • Высокая чувствительность и быстродействие;
  • Программная температурная коррекция результатов измерения;
  • Специальная процедура герметизации: предусмотрена герметичная замена тензокабеля датчика при повреждении;
  • Пылевлагозащищенность IP68.
Технические характеристики
Параметры Значение
Наибольший предел измерений (НПИ), кг 25,5/40,8/61,2/91,2
Класс точности по ГОСТ-30129-96 С1 C3
Категория точности по документации изготовителя GP, C1, С3 согласно МОЗМ№76
Число поверочных интервалов, n 1000 3000
Рабочий коэффициент передачи (РКП), мВ/В 2,0±0,1%
Комбинированная погрешность, % РКП ±0,03 ±0,02
Рабочий температурный диапазон, С -30...+40 (+40...+80 по документации изготовителя)
Входное сопротивление, Ом 400±15,0
Выходное сопротивление, Ом 351±1,0
Сопротивление изоляции, ГОм 5
Диапазон напряжения питания, В 5…15
Допустимая перегрузка, %НПИ 200
Перегрузка разрушающая, %НПИ 300
Материал корпуса датчика нерж. сталь 1.4548
Кабель экранированный, количество жил / длина 4+1/12,16,18 м
Класс защиты по ГОСТ 14254-96 IP 68
Масса, кг 6
